Hyundai Palisade: система впуска и выпуска / привод соленоида регулируемого впуска (VIS)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Механическая система двигателя / Впускная и выпускная система / Привод соленоида переменного впуска (VIS)

Процедуры ремонта

Снятие и установка

VIS 1 [Впускной коллектор]

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

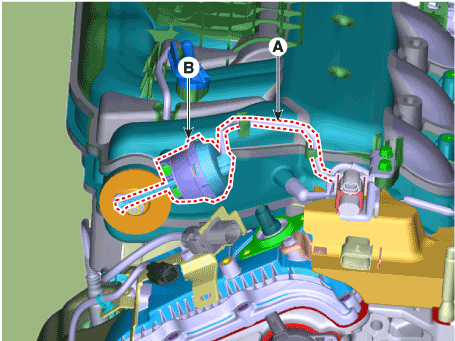

3.	Отсоедините шланг привода VIS (A).

Снимите привод VIS (B).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

5.	Установите в порядке, обратном снятию.

VIS 2 [Расширительный бак]

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

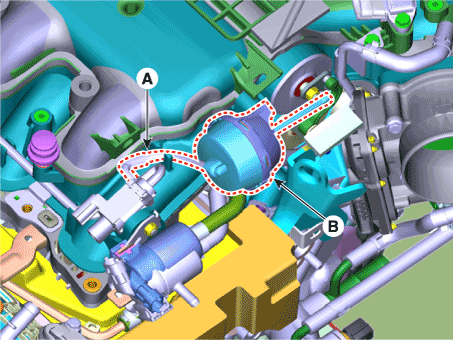

3.	Отсоедините шланг привода VIS (A).

Снимите привод VIS (B).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

5.	Установите в порядке, обратном снятию.
