Hyundai Palisade: система AVN / сборка клавиатуры AVN

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Система АВН / Сборка клавиатуры AVN

Компоненты и расположение компонентов

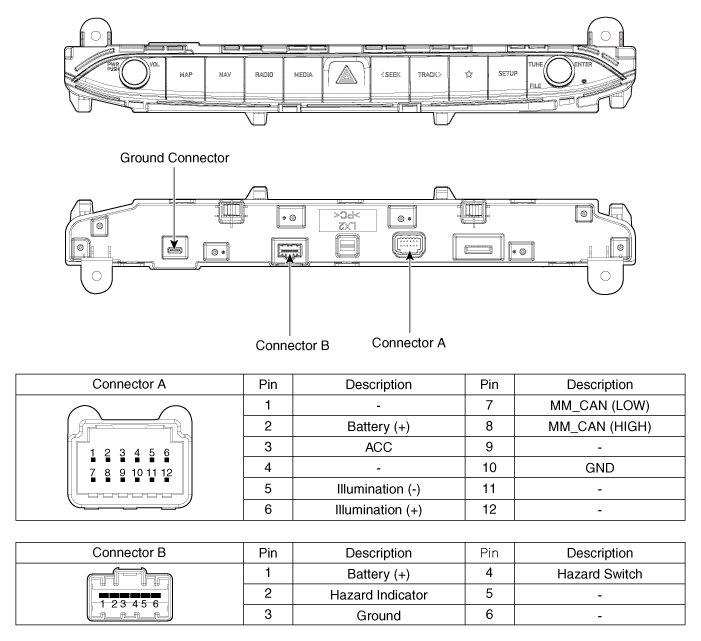

Компоненты

Hyundai Palisade. Components and components location

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите декоративную накладку аварийной подушки. (Обратитесь к разделу «Тело» — «Гарнир Crash Pad»)

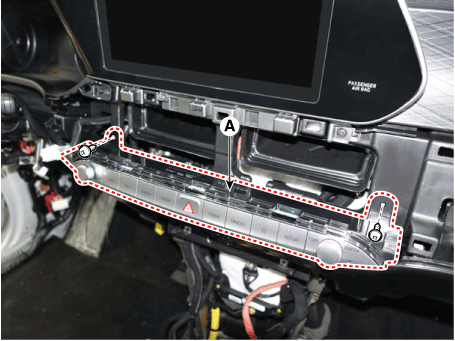

3.	Снимите блок клавиатуры AVN (A) после ослабления крепежных винтов.

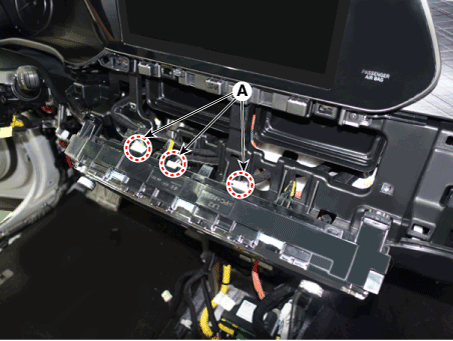

4.	Отсоедините разъем (А) и снимите блок клавиатуры AVN.

Монтаж

1.	Установите аудиоклавиатуру.

2.	Установите декоративную накладку на аварийную подушку.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.

•	Убедитесь, что разъем подключен правильно.

•	Проверьте аудиосистему.

Принципиальные диаграммы Принципиальная электрическая схема Описание и работа Описание AUX, iPod и USB JACK на центральной консоли предназначены для клиентов, которым нравится слушать внешние портативные музыкальные плееры, такие как MP3, iPod, наушники, USB флешка, проигрыватель компакт-дисков и т. д.
