Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Система АВН / Внешний усилитель

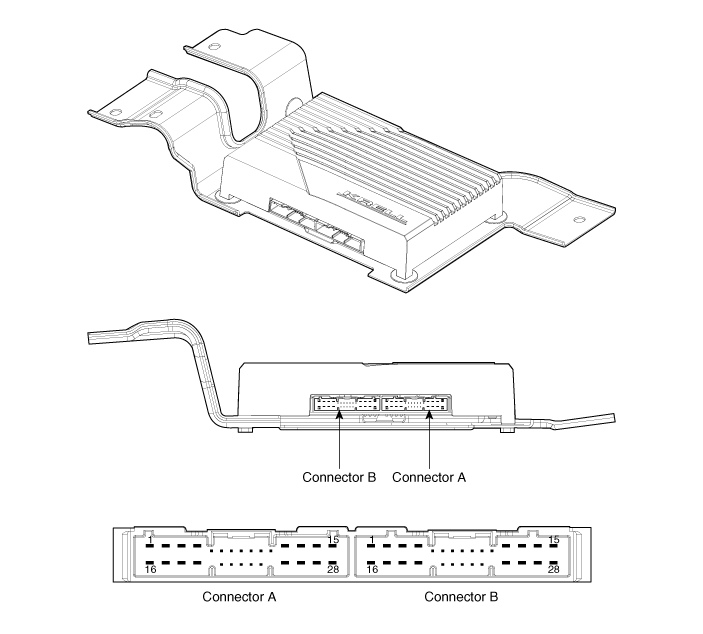

Компоненты и расположение компонентов

Компоненты

Hyundai Palisade. Components and components location

Информация о выводах разъема

Нет	Соединитель А	Соединитель Б
1	Батарея (+)	Динамик задней левой двери (+)
2	Батарея (+)	Динамик задней левой двери (-)
3	Батарея (+)	Динамик задней правой двери (+)
4	Батарея (+)	Динамик задней правой двери (-)
5	-	-
6	M-CAN (высокий)	-
7	M-CAN (низкий)	-
8	АКК	-
9	Голос навигации (+)	-
10	-	-
11	-	-
12	Динамик передней левой двери (+)	-
13	Динамик передней левой двери (-)	Левый динамик объемного звучания (+)
14	Динамик передней правой двери (+)	Левый динамик объемного звучания (-)
15	Динамик передней правой двери (-)	Правый динамик объемного звучания (+)
16	Земля	Правый динамик объемного звучания (-)
17	Земля	Сабвуфер 1 (+)
18	Земля	Сабвуфер 1 (-)
19	Земля	Сабвуфер 2 (+)
20	SPDIF (+)	Сабвуфер 2 (-)
21	SPDIF (-)	-
22	SPDIF земля	-
23	Голос навигации (-)	-
24	IGN 1
25	Передний левый высокочастотный динамик (+)	-
26	Передний левый высокочастотный динамик (-)	-
27	Передний правый высокочастотный динамик (+)	Центральный динамик (+)
28	Передний правый высокочастотный динамик (-)	Центральный динамик (-)

Процедуры ремонта

Удаление

Внешний усилитель

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите пассажирское сиденье в сборе. (См. Кузов — «Переднее сиденье в сборе»)

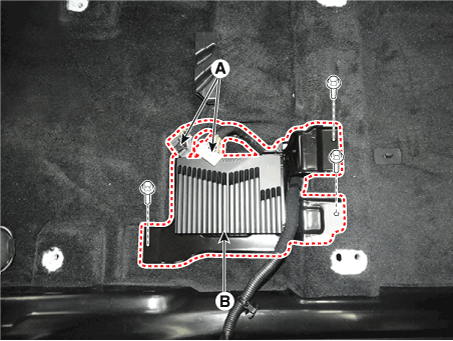

3.	Снимите внешний усилитель (B), предварительно отсоединив разъемы. (A) и ослабив крепежные болты (3EA).

Монтаж

Внешний усилитель

1.	Установите внешний усилитель после подключения разъема.

Установите пассажирское сиденье в сборе.

–	Убедитесь, что динамик и соответствующие разъемы подключены правильно.

Динамики
