Пульт дистанционного управления на рулевом колесе (SWRC)

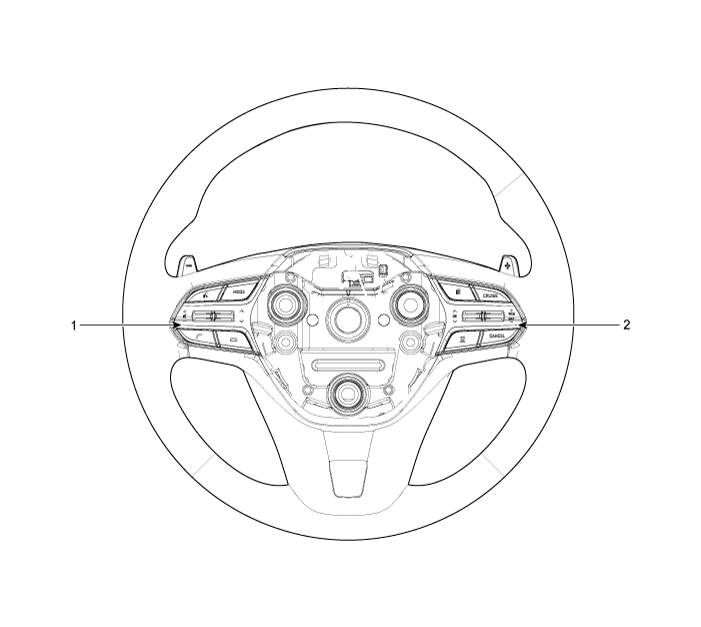

Компоненты и расположение компонентов

Компоненты

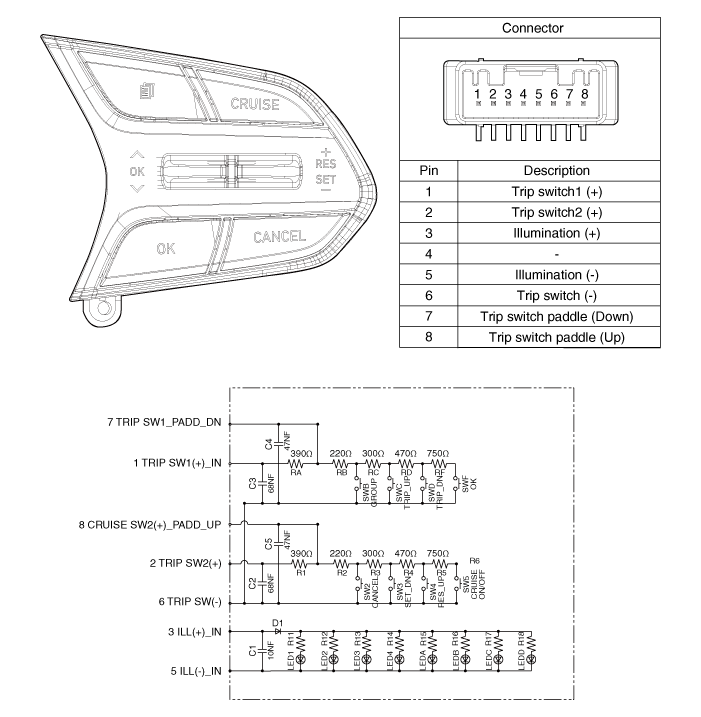

Принципиальные диаграммы

Принципиальная электрическая схема

Процедуры ремонта

осмотр

1. 1

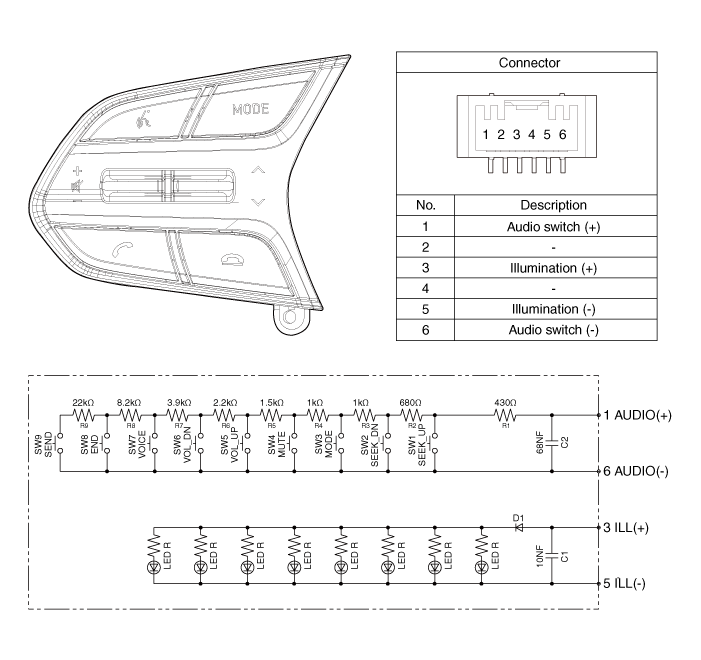

   Проверьте сопротивление между клеммами в левом положении переключателя.



   [Аудио / Bluetooth]

   Выключатель	Соединительный терминал	Сопротивление (± 3%)
   ПОИСК ВВЕРХ	1 - 6	430 Ом
   ПОИСК Вниз	1 - 6	1,1 кОм
   РЕЖИМ	1 - 6	2,11 кОм
   НЕМОЙ	1 - 6	3,11 кОм
   Увеличить громкость	1 - 6	4,61 кОм
   Звук тише	1 - 6	6,81 кОм
   Голос	1 - 6	10,71 кОм
   КОНЕЦ	1 - 6	18,91 кОм
   ОТПРАВЛЯТЬ	1 - 6	40,91 кОм

2. 2

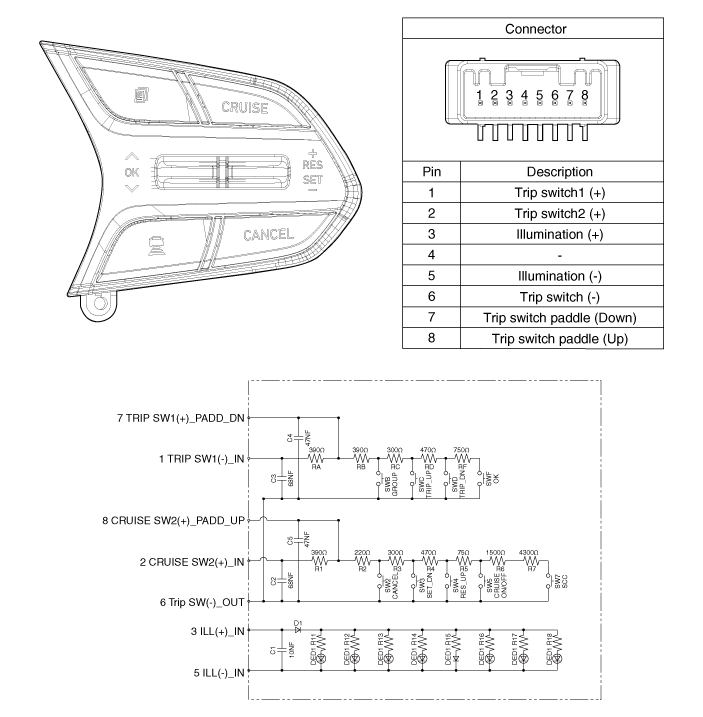

   Проверьте сопротивление между клеммами в правом положении переключателя. [Поездка / Круиз]

   Выключатель	Соединительный терминал	Сопротивление (± 3%)
   Весло вверх	2 - 6	390 Ом
   ОТМЕНА	2 - 6	610 Ом
   НАБОР (-)	2 - 6	910 Ом
   ВИЭ (+)	2 - 6	1,38 кОм
   Круиз ВКЛ/ВЫКЛ	2 - 6	2,13 кОм
   Круизный режим	2 - 6	3,63 кОм
   Умный круиз	2 - 6	7,93 кОм
   Весло ВНИЗ	1 - 6	390 Ом
   Групповая поездка	1 - 6	610 Ом
   Подножка	1 - 6	910 кОм
   Поездка вниз	1 - 6	1,38 кОм
   Поездка ОК	1 - 6	2,13 кОм

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите модуль подушки безопасности водителя. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)
3. 3
   Снимите рулевое колесо. (См. Система рулевого управления — «Рулевая колонка и вал»)
4. 4

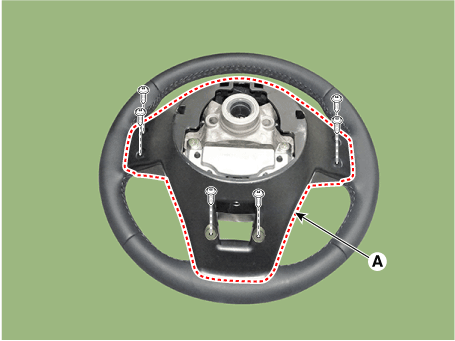

   Снимите кожух рулевого колеса (А) после ослабления винтов.



5. 5

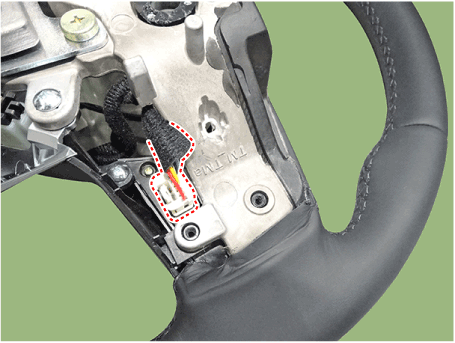

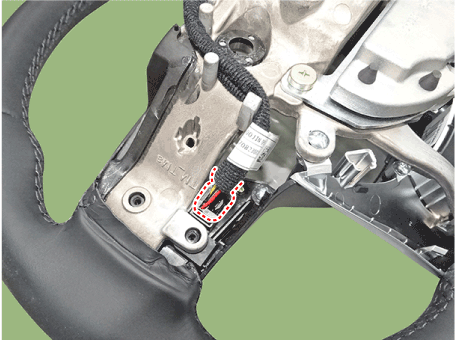

   Ослабьте винты, а затем отсоедините пульт дистанционного управления на рулевом колесе. разъем переключателя.





6. 6

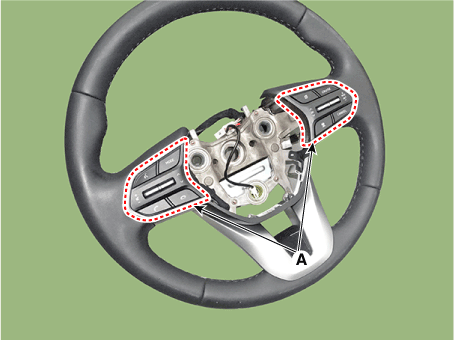

   Снимите переключатели дистанционного управления (А).



Монтаж

1. 1
   Установите переключатель дистанционного управления на рулевое колесо.
2. 2
   Установите рулевое колесо.
3. 3
   Подсоедините разъем переключателя дистанционного управления и разъемы подушки безопасности.

   Убедитесь, что разъем переключателя подключен правильно.

4. 4
   Установите модуль подушки безопасности водителя.
5. 5
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
