Hyundai Palisade: система AVN / динамики

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Система АВН / Динамики

Процедуры ремонта

осмотр

Устранение неполадок для динамика

(1)	Базовый осмотр динамика Проверьте звук из динамика, убедившись, что динамик крепежные винты удалены, и разъем проводки подключен для устранения возможных вибраций, передающихся от отделки кузова и окружающие части.

(2)

Устранение неполадок

Нет

Случай

Проверка/устранение

Дрожащий звук

1)	Перед заменой динамика убедитесь, что крепежный винт установлен нормально.

2)	После повторной установки динамика убедитесь, что дрожащего звука не слышно.

3)	Когда снова услышите дрожащий звук, замените динамик с новым.

Шум

1)	Проверьте, нормально ли подсоединен разъем проводки. Если нет, подсоедините разъем проводки.

2)	В случае радиостатического разряда проверьте, нет ли шум от компакт-диска.

3)	Когда слышен шум при включении радио и компакт-диска замените динамик на новый.

•	Если есть только радиостатика, это происходит из-за плохого радиоприема. Таким образом, динамик не нуждается в ремонте и замена.

Плохая работа

Проверка соединения проводки между аккумулятором и спикер

1)	Перед заменой динамика осмотрите проводку соединение между аккумулятором и динамиком нормально.

2)	Проверьте питание динамика и сопротивления, затем проверьте качество звука. ■ Указанное сопротивление: 2–4 Ом

3)	Если динамик работает плохо, замените его на новый.

При обращении с динамиками:

–	Не повреждайте динамик ударами, например уронить или бросить его.

–	Будьте осторожны, чтобы не пролить воду и масло на динамики.

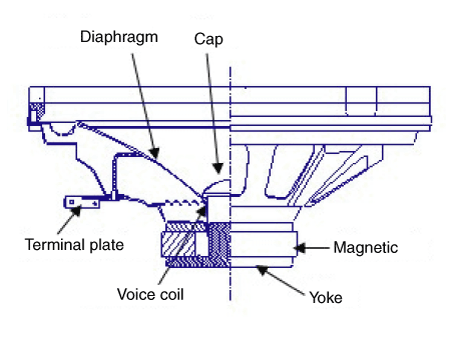

–	Будьте осторожны при обращении с динамиком, поскольку материал диафрагмы - бумага, которая легко разрывается от удара или внешней силы.

–	Модификация аудиосистемы может привести к повреждению динамики. Если это так, динамики не покрываются гарантией производителя.

Удаление

Динамик в передней двери

1.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

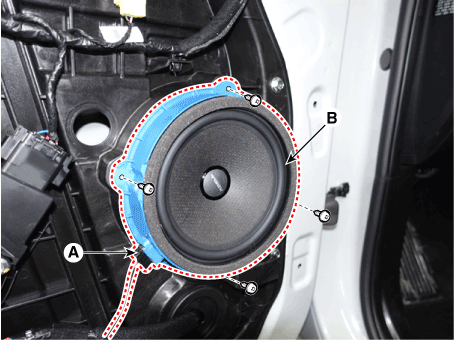

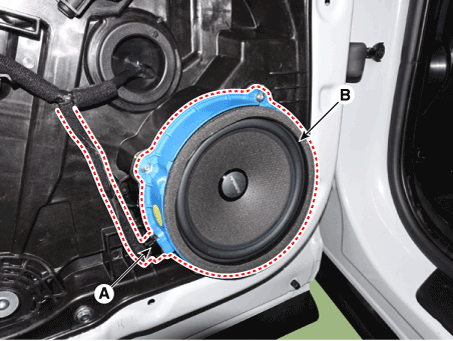

2.	Отсоедините разъем динамика (А) и снимите переднюю дверцу. динамик (B) после ослабления крепежных винтов.

Динамик задней двери

1.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

2.	Отсоедините разъем динамика (А) и снимите переднюю дверцу. динамик (B) после ослабления крепежных винтов.

Передний центральный динамик

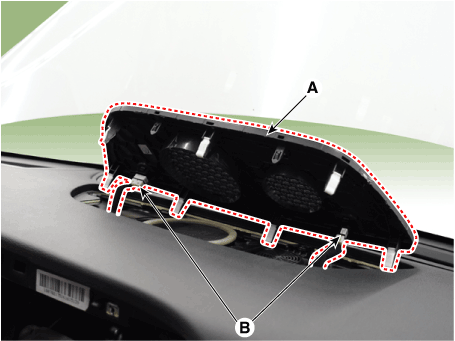

1.	Снимите решетку центрального динамика (A), а затем отсоедините динамик. соединитель (В).

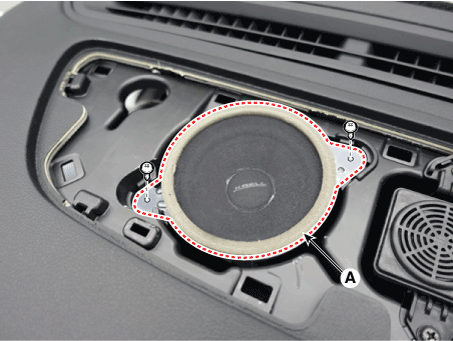

2.	Снимите центральный динамик (А) после ослабления крепежных винтов.

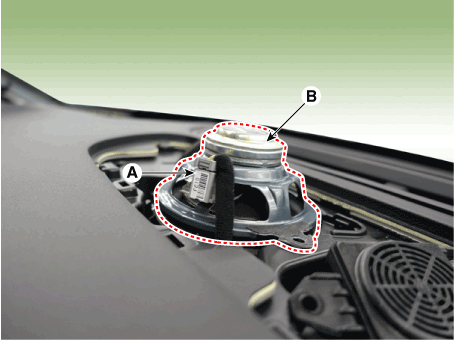

3.	Отсоедините разъем динамика (A), а затем снимите центральный динамик. (Б).

Передний высокочастотный динамик

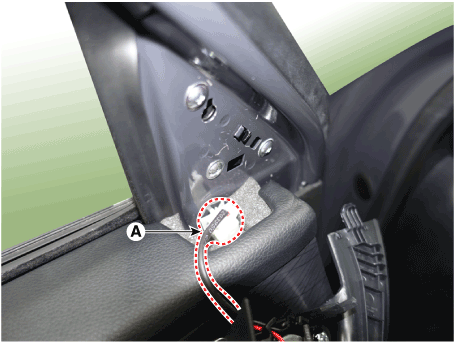

1.	Снимите крышку переднего квадранта (А).

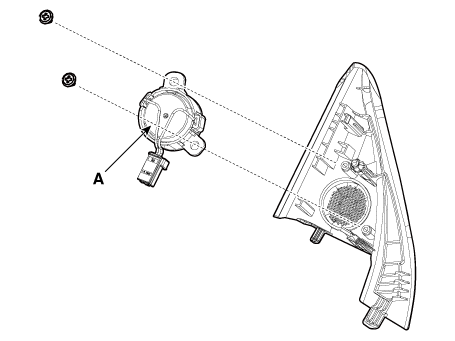

2.	Снимите динамик (А) после ослабления крепежных винтов.

Задние высокочастотные динамики

1.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

2.	Отсоедините разъем динамика, а затем снимите центральный динамик. (А).

НЧ-динамик

1.	Снимите левую заднюю боковую обшивку багажника. (См. Кузов — «Боковая отделка багажника»)

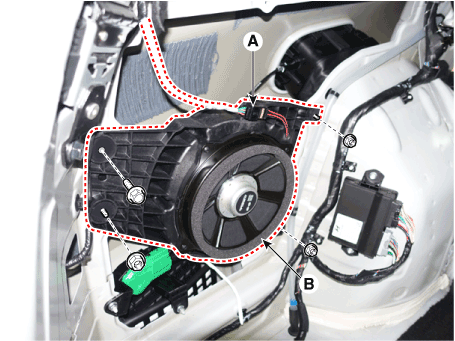

2.	Отсоедините разъем низкочастотного динамика (A).

3.	Снимите низкочастотный динамик (B) после ослабления крепежных винтов.

Объемный динамик

1.	Снимите облицовку задней стойки. (См. Кузов — «Облицовка задней стойки»)

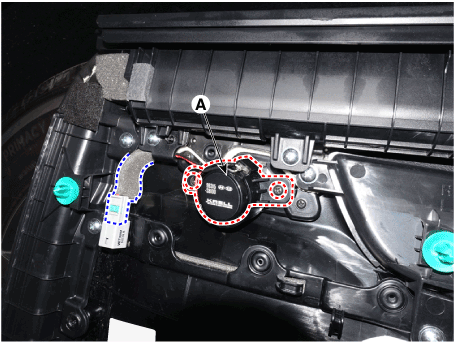

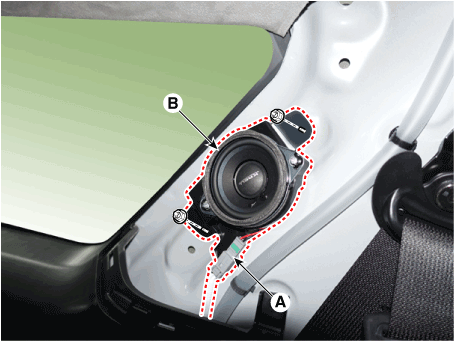

2.	Отсоедините разъем динамика (A), а затем снимите динамик объемного звучания. (Б).

Монтаж

Динамик в передней двери

1.	Установите передний динамик.

2.	Установить обшивку передней двери.

Динамик задней двери

1.	Установите задний динамик.

2.	Установить обивку задней двери.

Передний центральный динамик

1.	Установите передний центральный динамик.

2.	Установите решетку переднего центрального динамика.

Передний высокочастотный динамик

1.	Подсоедините разъем.

2.	Установите высокочастотный динамик и крышку квадранта передней двери.

Задний высокочастотный динамик

1.	Подсоедините разъем.

2.	Установите высокочастотный динамик и крышку квадранта задней двери.

НЧ-динамик

1.	Установите низкочастотный динамик.

2.	Установить боковую обивку левого багажника.

Объемный динамик

1.	Установите динамик объемного звучания.

2.	Установить облицовку задней стойки.

Головное устройство АВН

Компоненты и расположение компонентов Компоненты Информация о выводах разъема Нет Соединитель А (Внешний усилитель) Соединитель А (Внутренний усилитель) Соединитель Б Соединитель С 1 - Динамик задней левой двери (+) - - 2 - Динамик левой задней двери (-) Микрофон (+) I_CAN (высокий) 3 Голос навигации (+) - - - 4 Внешний усилитель SPDIF (+) - - - 5 Перезагрузить Перезагрузить Мощность фиктивной антенны - 6 RVM: Мощность камеры, SVM: - RVM: Мощность камеры, SVM: - Освещение (+) - 7 RVM: Видео с камеры, SVM: - RVM: Видео с камеры, SVM: - M-CAN (высокий) - 8 - - - - 9 - - - - 10 - - Батарея (+) - 11 ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ Батарея (+) - 12 Пульт дистанционного управления на руль Пульт дистанционного управления на руль Земля - 13 - Динамик передней левой двери (+) Земля - 14 - Динамик передней левой двери (-) - - 15 - Динамик передней правой двери (-) микрофон (-) - 16 - Динамик передней правой двери (+) - (Тип SVM:SVM Detect2) Ключ МТС 17 Голос навигации (-) - - - 18 Внешний усилитель SPDIF (-) - - - 19 Внешний усилитель SPDIF (земля) - Освещение (-) - 20 RVM: питание камеры GND, SVM: - RVM: питание камеры GND, SVM: - M-CAN (низкий) - 21 RVM: Земля видео камеры, SVM: - RVM: Земля видео камеры, SVM: - - - 22 - - АКК 23 - - Мощность клавиатуры 24 - - - 25 - - - 26 Заземление на рулевом колесе Заземление на рулевом колесе - 27 - Динамик задней правой двери (-) - 28 - Динамик задней правой двери (+) - 29 - - - 30 - - - 31 - - - 32 SVM ОБНАРУЖЕНИЕ 1 SVM ОБНАРУЖЕНИЕ 1 - 33 RVM: заземление экрана камеры, SVM: - RVM: заземление экрана камеры, SVM: - IGN 1 34 - - Земля клавиатуры 35 - - - 36 - - 37 - - 38 Скорость автомобиля Скорость автомобиля Процедуры ремонта Удаление 1...

Внешний усилитель

Компоненты и расположение компонентов Компоненты Информация о выводах разъема Нет Соединитель А Соединитель Б 1 Батарея (+) Динамик задней левой двери (+) 2 Батарея (+) Динамик задней левой двери (-) 3 Батарея (+) Динамик задней правой двери (+) 4 Батарея (+) Динамик задней правой двери (-) 5 - - 6 M-CAN (высокий) - 7 M-CAN (низкий) - 8 АКК - 9 Голос навигации (+) - 10 - - 11 - - 12 Динамик передней левой двери (+) - 13 Динамик передней левой двери (-) Левый динамик объемного звучания (+) 14 Динамик передней правой двери (+) Левый динамик объемного звучания (-) 15 Динамик передней правой двери (-) Правый динамик объемного звучания (+) 16 Земля Правый динамик объемного звучания (-) 17 Земля Сабвуфер1 (+) 18 Земля Сабвуфер1 (-) 19 Земля Сабвуфер2 (+) 20 SPDIF (+) Сабвуфер2 (-) 21 SPDIF (-) - 22 SPDIF земля - 23 Голос навигации (-) - 24 IGN 1 25 Передний левый высокочастотный динамик (+) - 26 Передний левый высокочастотный динамик (-) - 27 Передний правый высокочастотный динамик (+) Центральный динамик (+) 28 Передний правый высокочастотный динамик (-) Центральный динамик (-) Процедуры ремонта Удаление Внешний усилитель 1...
