Электрическая система кузова

Головное устройство АВН

Место в руководстве: Электрическая система кузова
Общая информация — 10Механическая система двигателя — 56Электрическая система двигателя — 28Система контроля выбросов — 21Управление двигателем/топливная система — 42Система автоматической коробки передач (A8LF1) — 33Система полного привода (AWD) — 16Карданный вал и ось — 19Подвесная система — 28Рулевая система — 17Сдержанность — 20Тормозная система — 39Кузов (внутри и снаружи) — 142Электрическая система кузова — 171Отопление, вентиляция, кондиционирование — 47Усовершенствованная система помощи водителю (ADAS) — 44
10шагов
~60мин
3/5сложность
Выполнено 0 из 10

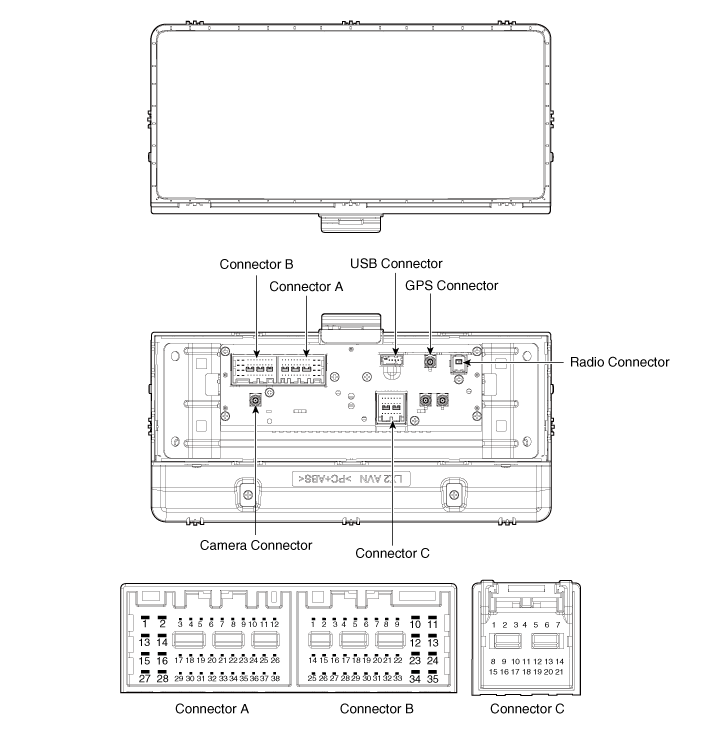

Компоненты и расположение компонентов

Компоненты

Hyundai Palisade. Components and components location

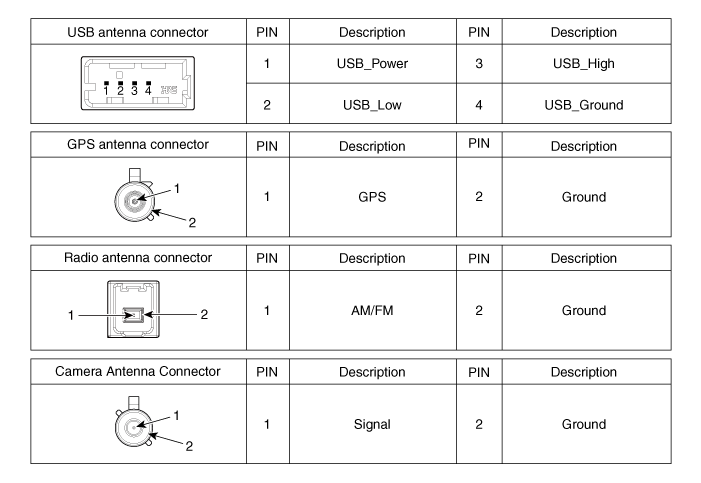

Информация о выводах разъема
Нет Соединитель А
(Внешний усилитель)		 Соединитель А
(Внутренний усилитель)		 Соединитель Б Соединитель С
1 - Динамик задней левой двери (+) - -
2 - Динамик левой задней двери (-) Микрофон (+) I_CAN (высокий)
3 Голос навигации (+) - - -
4 Внешний усилитель SPDIF (+) - - -
5 Перезагрузить Перезагрузить Мощность фиктивной антенны -
6 RVM: Мощность камеры, SVM: - RVM: Мощность камеры, SVM: - Освещение (+) -
7 RVM: Видео с камеры, SVM: - RVM: Видео с камеры, SVM: - M-CAN (высокий) -
8 - - - -
9 - - - -
10 - - Батарея (+) -
11 ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ Батарея (+) -
12 Пульт дистанционного управления на руль Пульт дистанционного управления на руль Земля -
13 - Динамик передней левой двери (+) Земля -
14 - Динамик передней левой двери (-) - -
15 - Динамик передней правой двери (-) микрофон (-) -
16 - Динамик передней правой двери (+) - (Тип SVM:SVM Detect2) Ключ МТС
17 Голос навигации (-) - - -
18 Внешний усилитель SPDIF (-) - - -
19 Внешний усилитель SPDIF (земля) - Освещение (-) -
20 RVM: питание камеры GND, SVM: - RVM: питание камеры GND, SVM: - M-CAN (низкий) -
21 RVM: Земля видео камеры, SVM: - RVM: Земля видео камеры, SVM: - - -
22 - - АКК
23 - - Мощность клавиатуры
24 - - -
25 - - -
26 Заземление на рулевом колесе Заземление на рулевом колесе -
27 - Динамик задней правой двери (-) -
28 - Динамик задней правой двери (+) -
29 - - -
30 - - -
31 - - -
32 SVM ОБНАРУЖЕНИЕ 1 SVM ОБНАРУЖЕНИЕ 1 -
33 RVM: заземление экрана камеры, SVM: - RVM: заземление экрана камеры, SVM: - IGN 1
34 - - Земля клавиатуры
35 - - -
36 - -
37 - -
38 Скорость автомобиля Скорость автомобиля

Hyundai Palisade. Components and components location

Процедуры ремонта

Удаление

  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.
  2. Снимите панель центральной панели. (См. Кузов — «Центральная панель»)

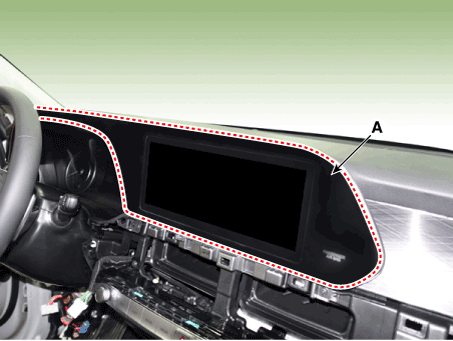

  3. С помощью плоской отвертки снимите крышку монитора (А).
    Hyundai Palisade. Repair procedures

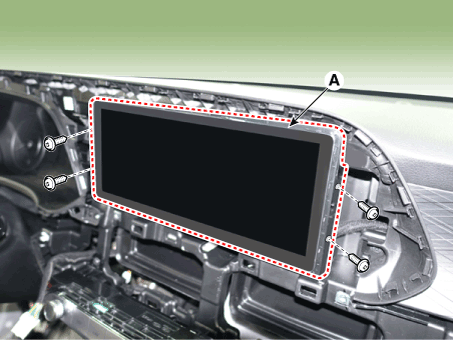

  4. Снимите головное устройство AVN (A) после ослабления крепежных винтов.
    Hyundai Palisade. Repair procedures

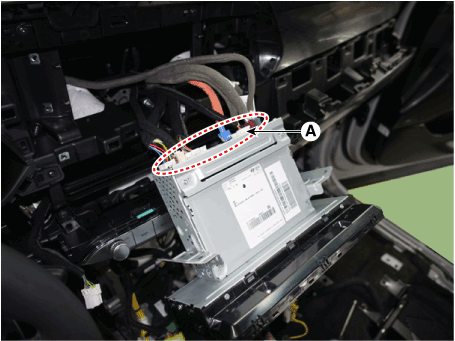

  5. Снимите головное устройство AVN (A), предварительно отсоединив разъемы и кабель.
    Hyundai Palisade. Repair procedures

Монтаж

  1. Подсоедините разъемы аудиоблока.
  2. Установите головное устройство AVN.
  3. Установите крышку монитора.
  4. Установите центральную лицевую панель.
  5. Подсоедините отрицательную (-) клемму аккумуляторной батареи.
    Hyundai Palisade. Repair procedures
    • Убедитесь, что разъем подключен правильно.
    • Проверьте систему AVN.
