Hyundai Palisade: система AVN / USB-разъем

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Система АВН / USB-разъем

Принципиальные диаграммы

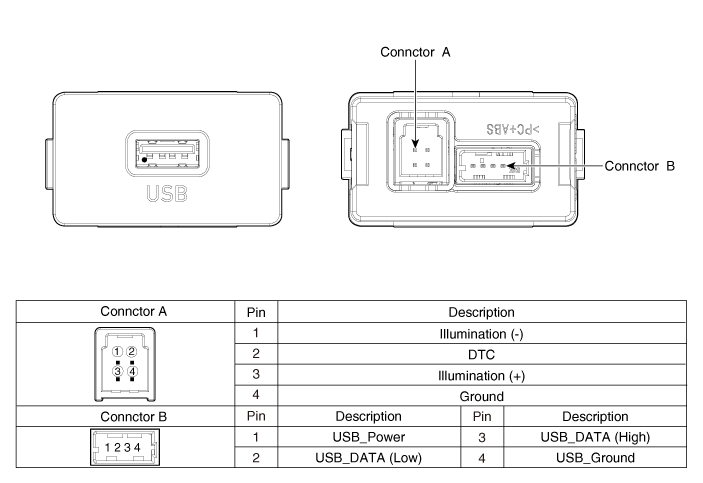

Принципиальная электрическая схема

Hyundai Palisade. Schematic diagrams

Описание и работа

Описание

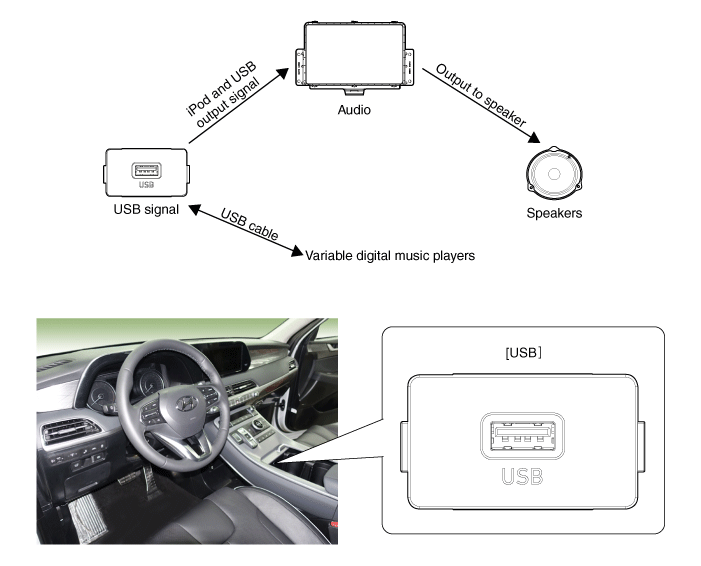

AUX, iPod и USB JACK на центральной консоли предназначены для клиентов, которым нравится слушать внешние портативные музыкальные плееры, такие как MP3, iPod, наушники, USB карту памяти, проигрыватель компакт-дисков и т. д. через аудиосистему автомобиля, когда она подключен к этому разъему.

Если возникают искажения звука, это может быть связано с несоответствием характеристик между единицы измерения.

Hyundai Palisade. Description and operation

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите переднюю консоль в сборе. (См. раздел «Кузов — напольная консоль в сборе»)

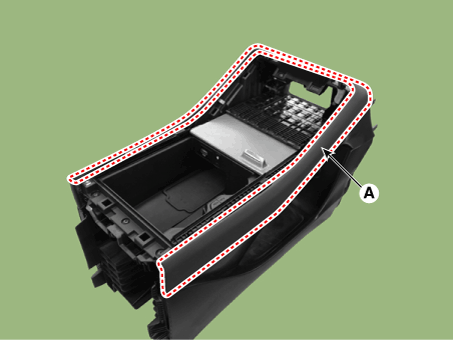

Снимите декоративную накладку передней консоли (А).

Hyundai Palisade. Repair procedures

•	При удалении плоской отверткой или съемником оберните инструменты защитной лентой, чтобы предотвратить их повреждение к компонентам.

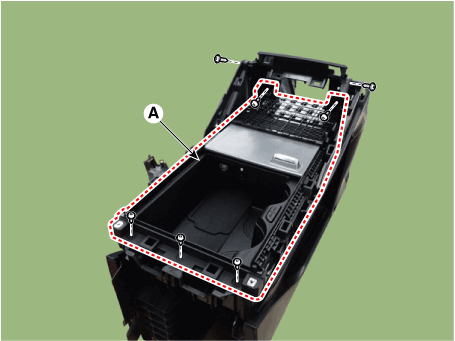

4.	Снимите узел поддона передней консоли (А).

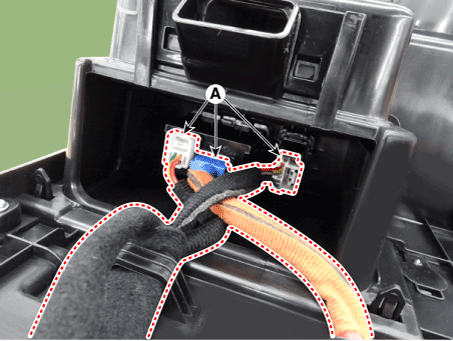

5.	Отсоедините разъем (А).

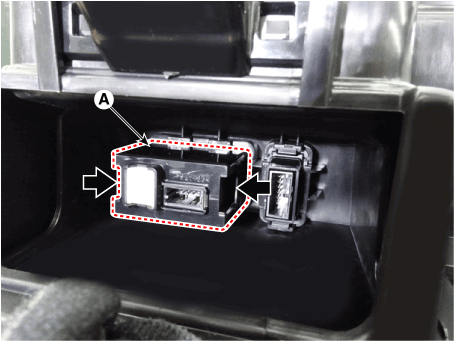

6.	Извлеките USB (A), нажав на фиксированный зажим в направлении стрелка, как показано ниже.

Монтаж

1.	Установите USB.

2.	Установите переднюю консоль в сборе.

3.	Подсоедините отрицательный (-) разъем аккумулятора.
