Hyundai Palisade: Блок цилиндров / Расположение узлов и агрегатов
Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту
/
Механическая система двигателя
/
Цилиндрический блок
/ Компоненты и расположение компонентов

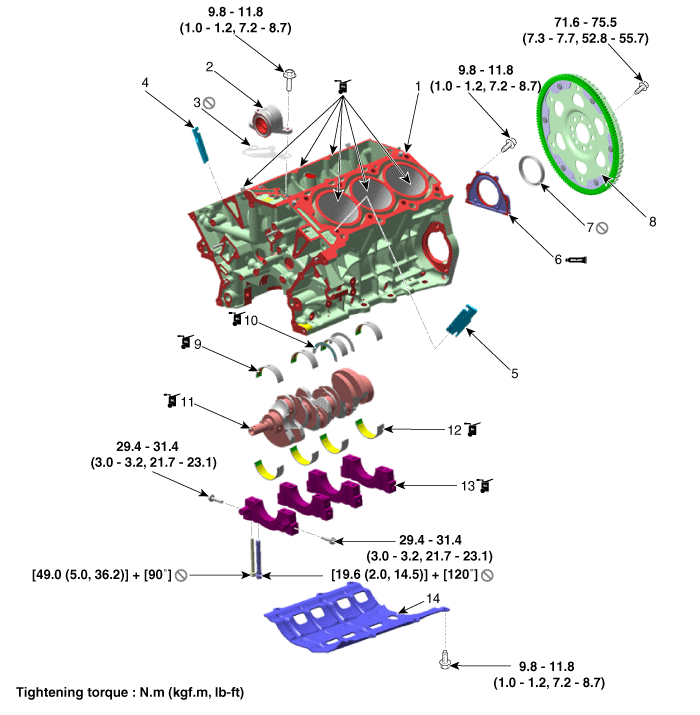

| Компоненты |
|
1. Блок цилиндров
2. Масляная крышка 3. Прокладка масляной крышки 4. Сепаратор водяной рубашки №1 5. Сепаратор водяной рубашки №2 |
6. Корпус заднего сальника
7. Задний сальник 8. Ведущий диск 9. Верхний подшипник коленчатого вала 10. Упорный подшипник |
11. Коленчатый вал
12. Нижний подшипник коленчатого вала 13. Крышка коренного подшипника 14. Отражательная пластина |
|

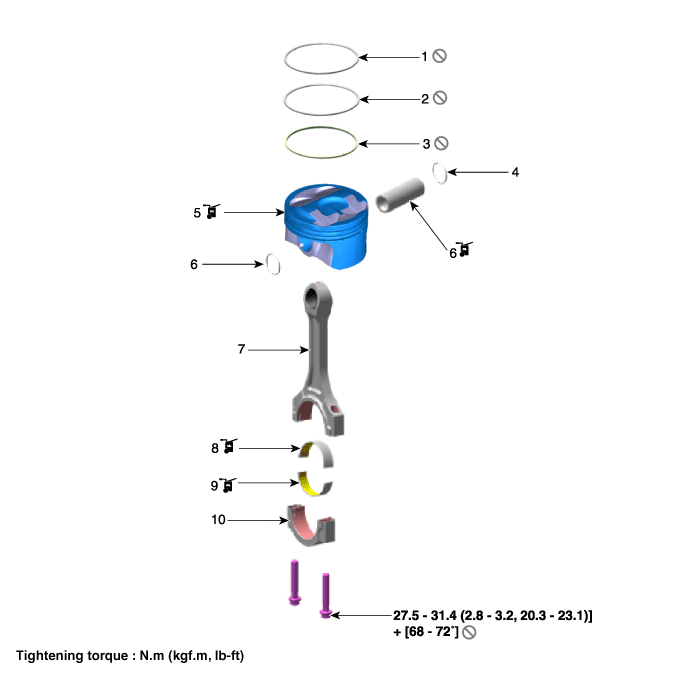

1. Поршневое кольцо (№1)
2. Поршневое кольцо (№2) 3. Масляное кольцо 4. Стопорное кольцо 5. Поршень |
6. Поршневой палец
7. Шатун 8. Верхний подшипник шатуна 9. Нижний подшипник шатуна 10. Крышка шатунного подшипника |
Сепаратор водяной рубашки
Процедуры ремонта
Удаление
•
Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем.
(пол под крышкой, топливный фильтр, топливный бак и канистра) при
поднять автомобиль с помощью подъемника...
