Сепаратор водяной рубашки

Процедуры ремонта

Удаление

Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника. (См. раздел «Общая информация» — «Точки подъема и опоры»)

1. 1
   Снимите левую/правую головку блока цилиндров и прокладку. (См. раздел Головка цилиндра в сборе — «Головка цилиндра»)
2. 2

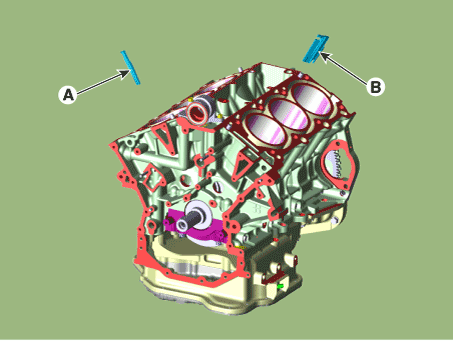

   Снимите сепаратор водяной рубашки №1 (А), №2 (В).



Монтаж

1. 1
   Установите сепаратор водяной рубашки №1 (А), №2 (В).

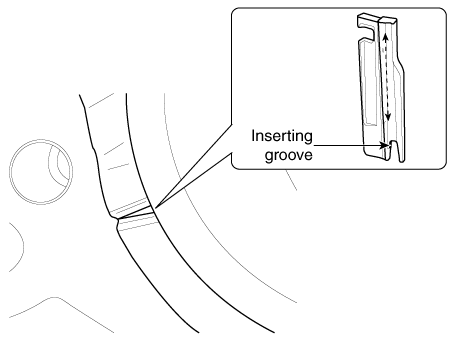

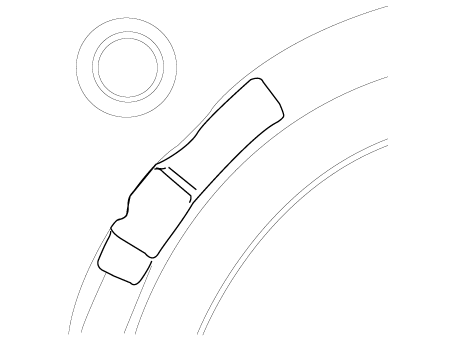

   Вставьте разделитель, совместив его с внутренней частью блока. боковой выступ. Он должен быть ниже головки блока цилиндров. установка поверхности.

2. 2
   Установите левую/правую головку блока цилиндров и прокладку. (См. раздел Головка цилиндра в сборе — «Головка цилиндра»)
