Технические характеристики

Спецификация

Элемент	Спецификация
Электропитание (В)	4,5 - 5,5 В
Тип выхода	Диапазон переключения	Бесконтактный (2-канальный ШИМ-сигнал)

Описание и работа

Описание

Выходной сигнал положения (P, R, N, D) при работе привода на контроллер (Блок управления SBW_SCU).

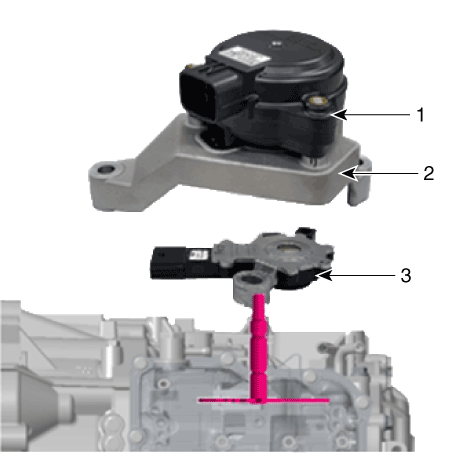

Hyundai Palisade. Description and operation

1. Электропривод переключения передач
2. Кронштейн
3. Датчики положения

Поиск неисправностей

Основной симптом	Ожидаемая причина	Элементы для проверки и меры
Удар при переключении на D/R и обратно Разгон двигателя при переключении на D/R	Неверная настройка датчика положения "N"	Используйте приспособление для настройки «N» и отрегулируйте настройку «N». (См. «Система автоматической коробки передач — датчик положения»)
	Неверное давление масла в гидроблоке	Замените узел гидроблока или проверьте/замените коробку передач в сборе.
Неправильный запуск двигателя Текущая передача не указана в Кластере Сигнальная лампа горит Глохнет двигатель при остановке Ползучесть невозможна Разблокировка автоматической парковки отключена	Неисправное оконечное сопротивление/цепь CAN	Проверьте модуль TCM/системы управления аккумуляторной батареей.
	Неисправное оконечное сопротивление/цепь CAN	Проверьте соединение разъема проводки TCM.
	Неисправен предохранитель цепи датчика положения	Проверьте предохранитель и клемму распределительной коробки и отремонтируйте.
	Неисправный разъем проводки датчика положения	Проверьте наличие посторонних предметов в разъеме проводки и проверьте наличие зазора на терминал.
	Неисправный разъем проводки датчика положения	Проверьте уплотнение на неиспользуемом штифте и убедитесь в отсутствии коррозии на клемме.
	Неисправность цепи лампы заднего хода	Проверьте заземление лампы заднего хода и при необходимости соберите обратно.
	Неисправное заземление проводки датчика положения	Проверьте заземление проводки и при необходимости соберите заново.
	Код неисправности датчика положения	Осмотрите в соответствии с процедурой проверки, затем замените датчик положения если необходимо.

Процедуры ремонта

Удаление

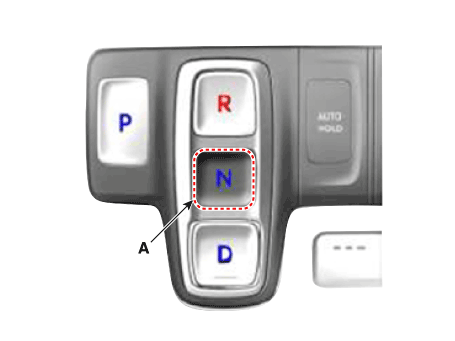

•	Перед снятием датчика положения нажмите и удерживайте кнопку «N» (A). и поместите его в «N».

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумулятор»)

3.	Снимите воздуховод и воздушный фильтр в сборе. (См. Механическая система двигателя — «Воздушный фильтр»)

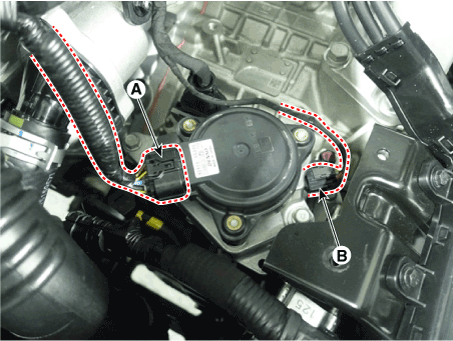

4.	Отсоедините разъем датчика положения (А).

5.	Отсоедините разъем привода электронного переключения передач (В).

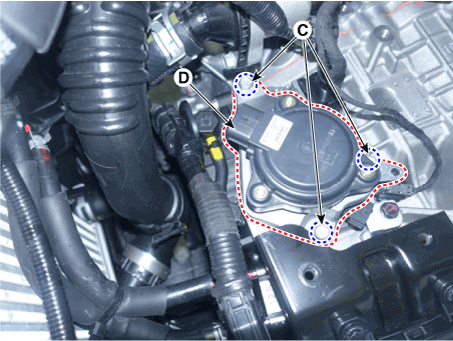

6.	Снимите привод электронного переключения передач (D), отвернув болты (С).

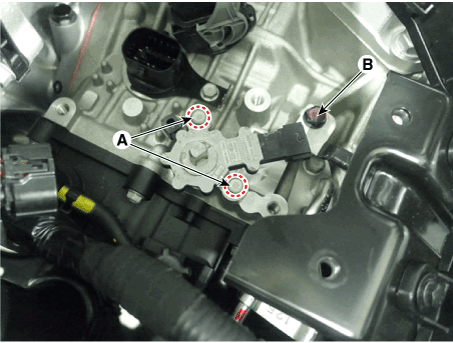

7.	Снимите датчик положения (В) после откручивания болтов (А).

Монтаж

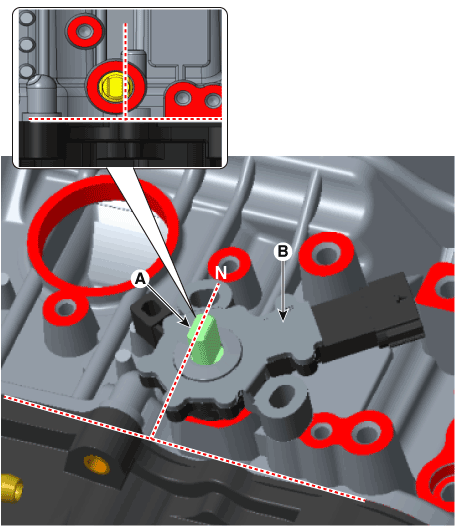

1.	Убедитесь, что вал (А) находится в положении «N».

2.	Установите датчик положения (В).

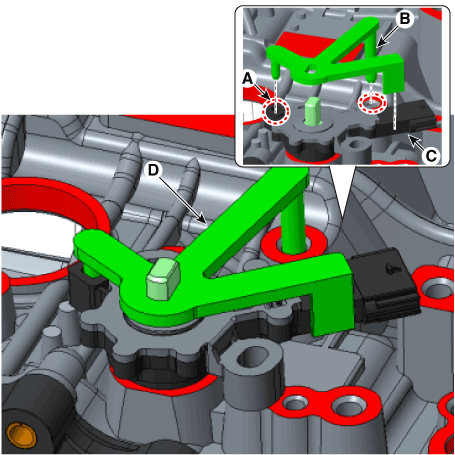

3.	Установите датчик положения "N", фиксирующий SST (№:09459 - 4G100)(D) в датчик (A), штифт корпуса (B) и направляющую, препятствующую вращению (C).

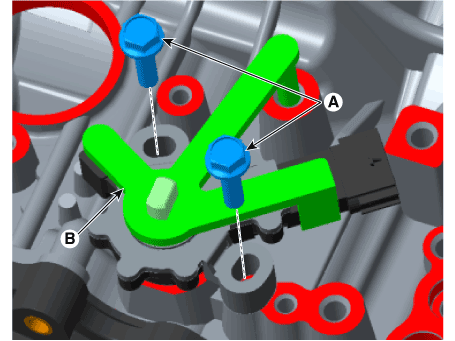

Установите болты (А) в датчик положения.

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 28,9–33,9 фунт-фут)

5.	Снимите датчик положения "N", фиксирующий SST (№: 09459 - 4G100) (B).

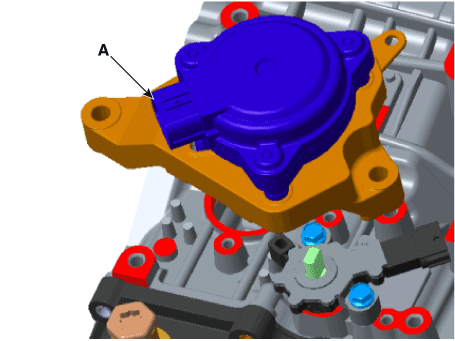

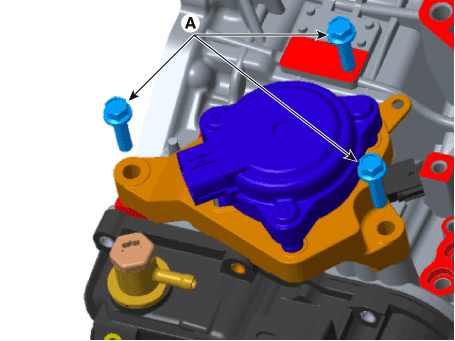

6.	Установите электрический привод переключения передач (А).

Установите болты (А).

Момент затяжки :

20,6–26,5 Н·м (2,1–2,7 кгс·м, 15,2–19,5 фунт-фут)

Hyundai Palisade. Repair procedures

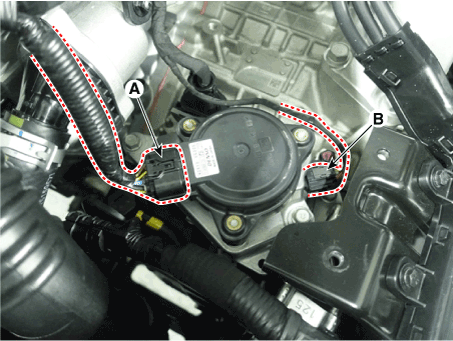

8.	Подсоедините электрический привод переключения передач (А) и датчик положения (В).

9.	Установите воздуховод и воздушный фильтр в сборе. (См. Механическая система двигателя — «Воздушный фильтр»)

10.	Установите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумулятор»)

11.	Убедитесь, что в каждом диапазоне соответствующего датчика положения работает уверенно. к каждому положению кнопки электрического переключения передач.
