Hyundai Palisade: система автоматического управления коробкой передач / датчик скорости
Технические характеристики
▷Тип: датчик Холла
Элемент
|
Спецификация
|
Условия эксплуатации (°C)°F
|
(от -40 до 150) от -40 до 302
|
Выходное напряжение (В)
|
Высокий
|
1,18 - 1,68
|
Низкий
|
0,59 - 0,84
|

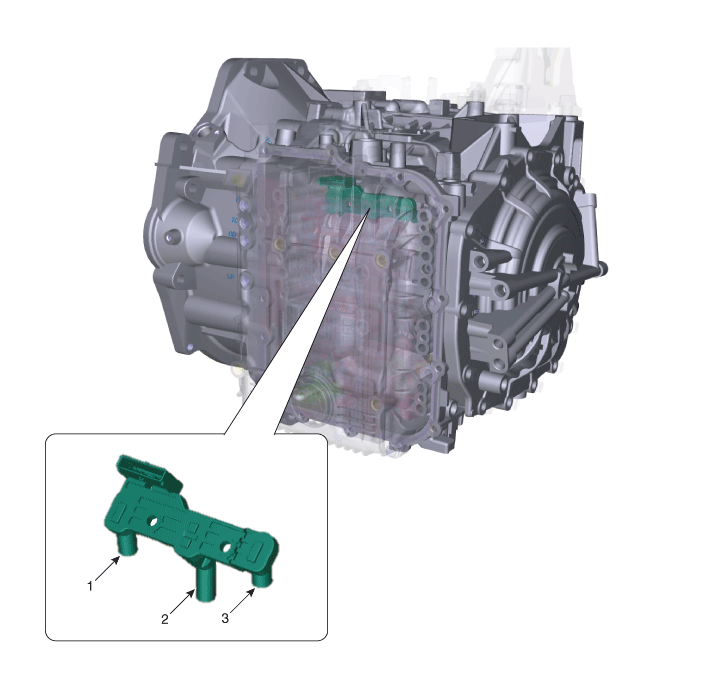

Компоненты и расположение компонентов
1. Датчик входной скорости
2. Датчик выходной скорости
|
3. Датчик средней скорости
|
Принципиальные диаграммы
|

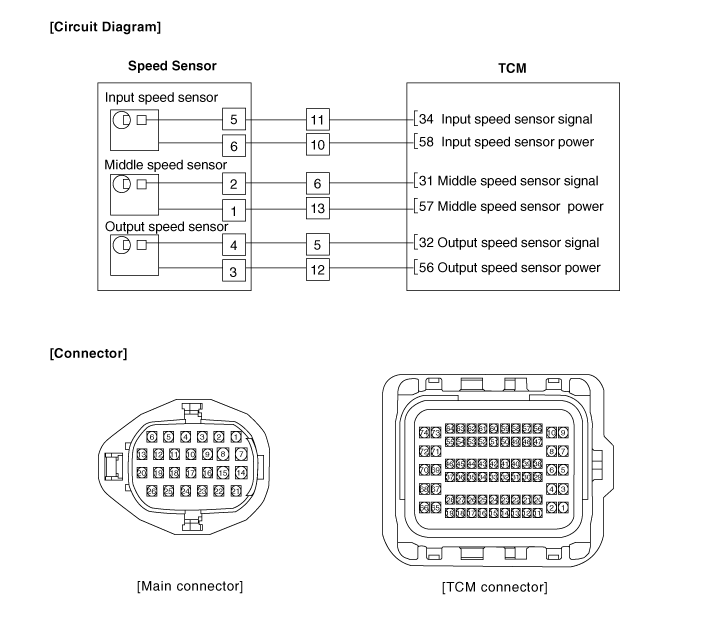

Принципиальная электрическая схема
|
Процедуры ремонта
|
•
|
Процедуру проверки см. в руководстве по коду неисправности.
|
|
|
•
|
Когда диагностические коды неисправностей (DTC) электромагнитного клапана горят,
выполните следующую процедуру, чтобы заменить его.
|
|
•
|
Автоматическая коробка передач состоит из тонких компонентов. Будь осторожен
не повредить деталь в процессе сборки
и разборка.
|
|
•
|
Поддерживайте чистоту, чтобы посторонние вещества не попали
попасть в автоматическую коробку передач.
|
|
•
|
Используйте фартук с покрытием, латексные перчатки и лоток из нержавеющей стали, чтобы предотвратить
попадание постороннего предмета в коробку передач.
|
|
•
|
Жидкость для автоматической коробки передач (ATF) можно использовать повторно. Соберите его с помощью
чистый 10-литровый стакан.
|
|
|
1.
|
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
|
2.
|
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
|
|
3.
|
Снимите воздуховод и воздушный фильтр в сборе.
(См. Механическая система двигателя — «Воздушный фильтр»)
|
|
4.
|
Снимите нижнюю крышку.
(См. Механическая система двигателя — «Машинное отделение под крышкой»)
|
|
5.
|
Слейте охлаждающую жидкость. (При наличии подогревателя ATF)
(См. Механическая система двигателя — «Охлаждающая жидкость»)
|
|
6.
|

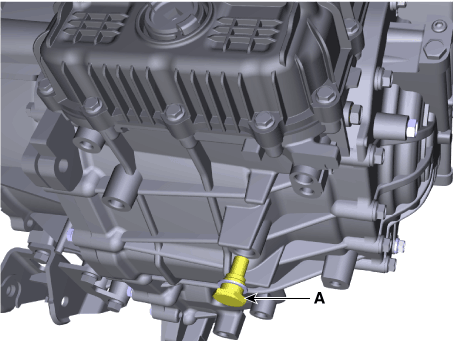

Ослабьте сливную пробку (А) и установите ее на место после слива.
АТФ полностью.
|
Момент затяжки :
33,3–43,1 Н·м (3,4–4,4 кгс·м, 24,6–31,8 фунт-фут)
|
|
•
|
Замените прокладку перед повторной установкой сливной пробки.
|
|
|
|
7.
|
Ослабьте фиксирующий болт (А) и снимите кронштейн.
|
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)
|
|
|
8.
|

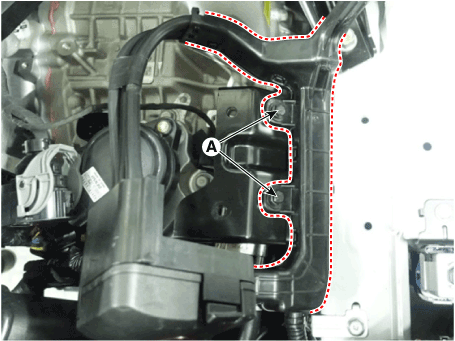

Ослабьте крепежные болты (А) и снимите кронштейн.
|
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)
|
|
|
9.
|

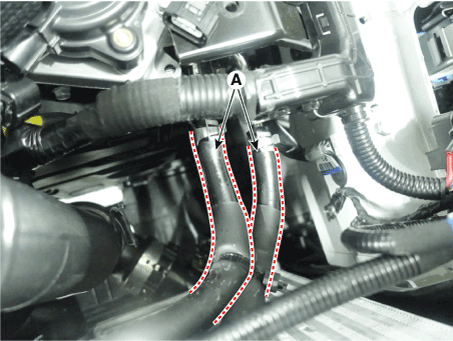

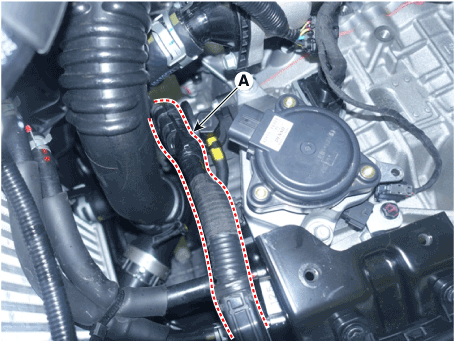

Отсоедините шланг охладителя ATF (А).
|
•
|
Аккуратно установите хомут, чтобы не повредить шланг.
|
|
•
|
Установите зажим в правильном направлении, чтобы он не мешал
с другими частями.
|
|
•
|
После установки запустите двигатель и проверьте
если есть утечки из шланга.
|
|
|
|
10.
|

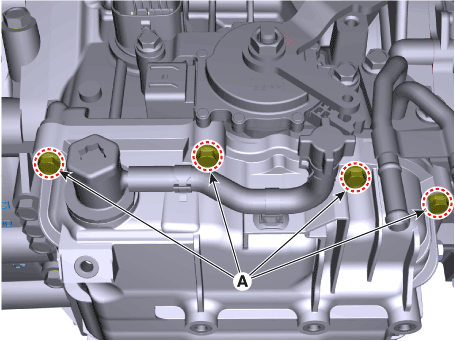

Ослабьте верхние болты (А) крышки корпуса клапана.
|
Момент затяжки :
11,8–13,7 Н·м (1,2–1,4 кгс·м, 8,7–10,1 фунт-фут)
|
|
|
11.
|

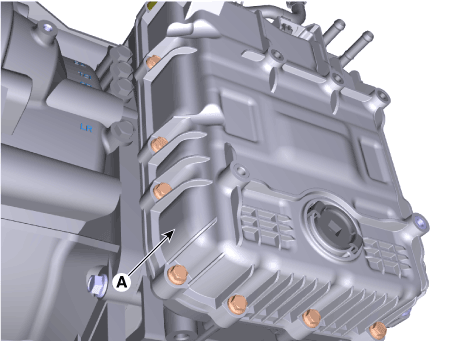

Снимите крышку корпуса клапана (А) после откручивания болтов.
|
Момент затяжки :
11,8–13,7 Н·м (1,2–1,4 кгс·м, 8,7–10,1 фунт-фут)
|
|
•
|
Будьте осторожны при снятии крышки корпуса клапана, потому что
оставшаяся ATF остается в крышке гидроблока.
|
|
|
•
|

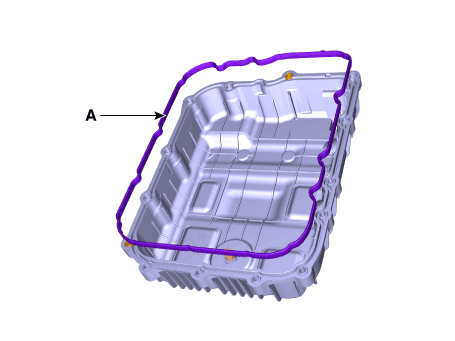

Замените прокладку (А) перед повторной установкой клапана.
покрытие кузова.
|
|
•
|
После установки запустите двигатель и проверьте
если есть какие-либо утечки из крышки гидроблока.
|
|
|
|
12.
|

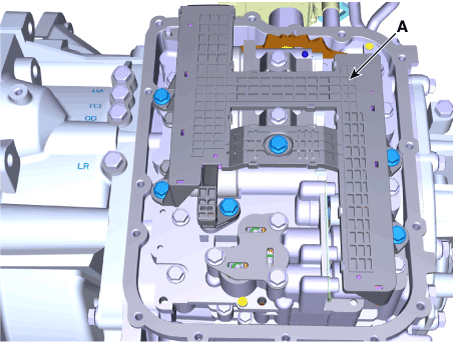

Ослабьте болты и затем отделите главный жгут (А).
|
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)
|
|
|
13.
|

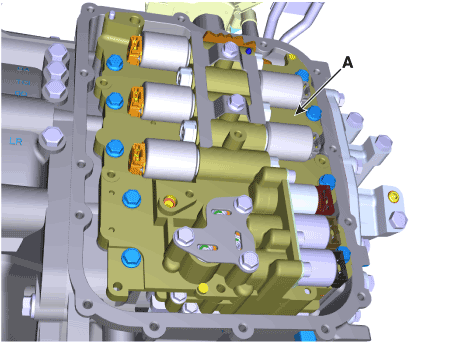

Снимите узел корпуса клапана (А).
|
Момент затяжки :
(A) 9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)
|
|
•
|

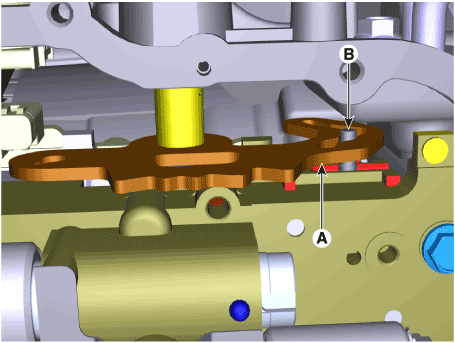

Прикрепите ручной штифт (B) к стопорному рычагу (A) и
собрать корпус клапана.
|
|
|
|
14.
|

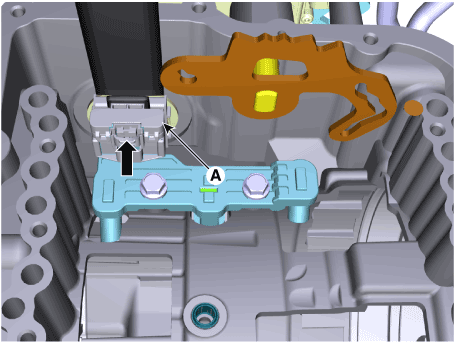

Отсоедините разъем датчика скорости (А).
|
|
15.
|

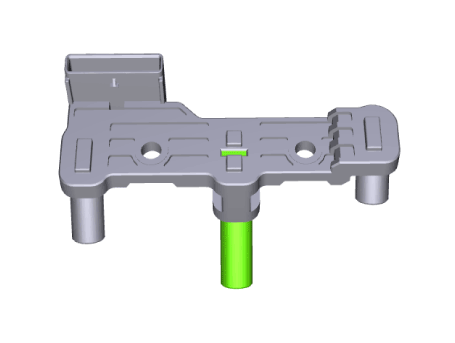

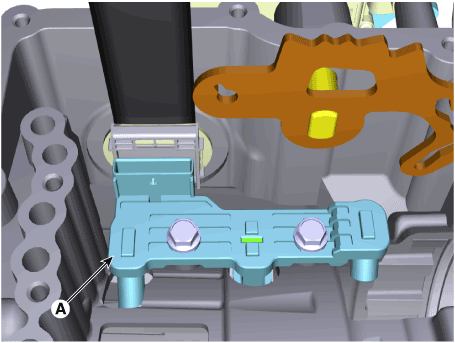

Ослабьте болты и снимите датчик скорости (А).
|
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)
|
|
|
1.
|
Для установки выполните процедуру удаления в обратном порядке.
|
|
2.
|
Залейте масло в автоматическую коробку передач и проверьте уровень масла.
(См. Система автоматической коробки передач — «Жидкость для автоматической коробки передач»)
|
•
|
После проверки или замены уровня ATF обязательно удалите
остатки ATF на картере коробки передач.
(Особенно следите за тем, чтобы остатки ATF удалялись между автоматическими
картер коробки передач и крышка гидроблока)
|
|
|
Технические характеристики
Спецификация
▷ Тип: тип с отрицательным тепловым коэффициентом
Температура [(°C)°F]
Сопротивление (кОм)
(-40) -40
48...
Технические характеристики
Спецификация
Элемент
Спецификация
Электропитание (В)
4,5 - 5,5 В
Тип выхода
Диапазон переключения
Бесконтактный (2-канальный ШИМ-сигнал)
Описание и работа
Описание
Выходной сигнал положения (P, R, N, D) при работе привода на контроллер
(Блок управления SBW_SCU)...
