Ядро испарителя

Процедуры ремонта

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите нагреватель и вентилятор в сборе. (См. Нагреватель — «Нагреватель»)
3. 3
   Снимите сердцевину отопителя. (См. «Нагреватель» — «Сердечник нагревателя»)
4. 4

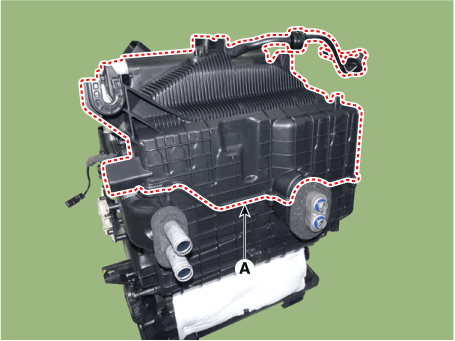

   Ослабьте крепежные винты и снимите крышку сердцевины испарителя (А).



5. 5

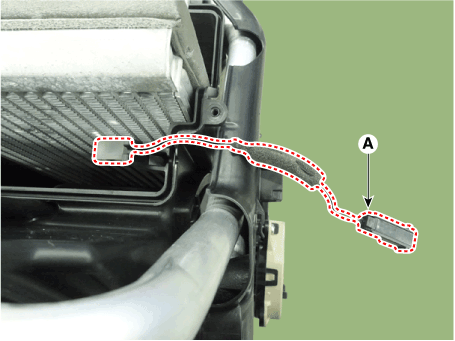

   Отделите датчик температуры испарителя (А) от сердцевины испарителя.



6. 6

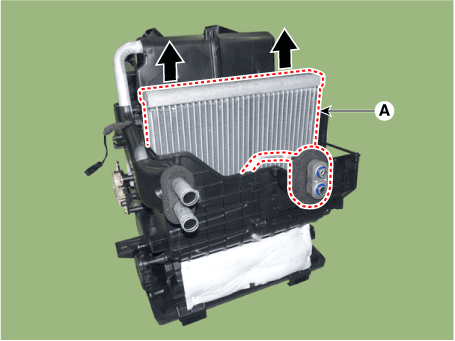

   Снимите сердцевину испарителя (А) с блока отопителя.



7. 7
   Установите в порядке, обратном снятию.

   Будьте осторожны, чтобы впускной и выпускной патрубок не были согнуты. при снятии/установке радиатора отопителя и радиатора испарителя.

   Если вы устанавливаете новую сердцевину испарителя, добавьте хладагент масло (PAG OIL). Замените уплотнительные кольца новыми на каждом фитинге и перед установкой нанесите тонкий слой охлаждающего масла их. Обязательно используйте подходящие уплотнительные кольца для R-134a или R-1234yf во избежание утечки. Сразу после использования масла закройте крышку контейнер и закройте его, чтобы избежать впитывания влаги. Не проливайте охлаждающее масло на автомобиль; это может повредить краску; если масло хладагента попало краску, немедленно смойте. Убедитесь, что нет утечки воздуха. Зарядите систему и проверьте ее работоспособность. Не меняйте местами впускной и выпускной шланги отопителя. и надежно установите хомуты. Заполните систему охлаждения охлаждающей жидкостью двигателя.
