Ядро нагревателя

Процедуры ремонта

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите нагреватель и вентилятор в сборе. (См. Нагреватель — «Нагреватель»)
3. 3

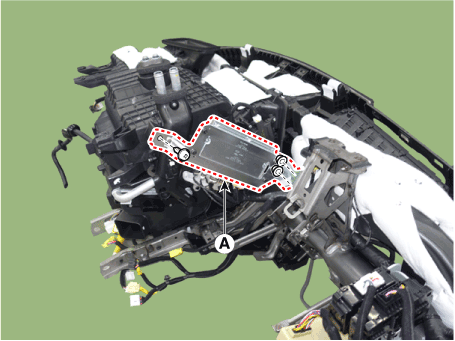

   Ослабьте крепежные гайки, винты и снимите монитор кругового обзора. (SVM) блок (А).



4. 4

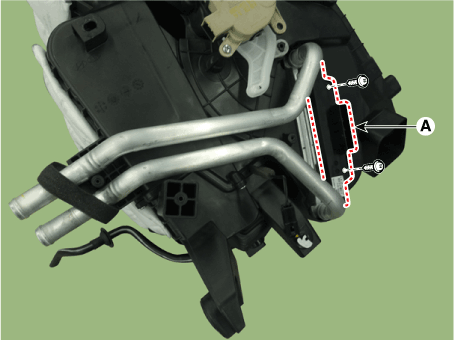

   Ослабьте крепежные винты и снимите крышку радиатора отопителя (А).



5. 5

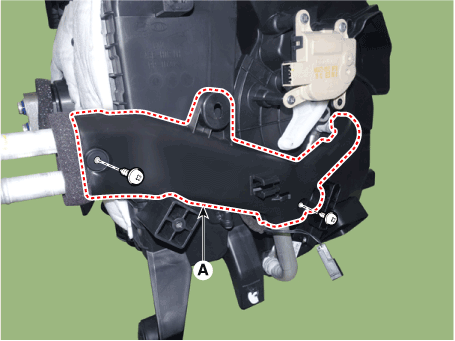

   Ослабьте крепежные винты и снимите нагреватель PTC (A).



6. 6

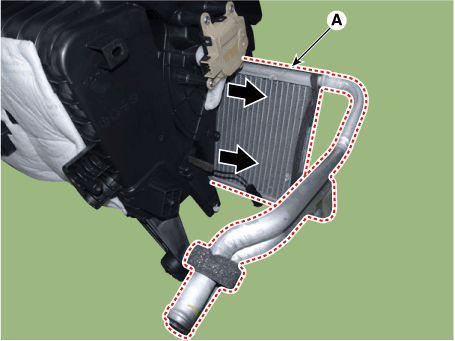

   Отделите сердечник отопителя (А) от блока отопителя.



7. 7
   Установите в порядке, обратном снятию.

   Если вы устанавливаете новый радиатор отопителя, добавьте хладагент масло (PAG OIL). Замените уплотнительные кольца новыми на каждом фитинге и перед установкой нанесите тонкий слой охлаждающего масла их. Обязательно используйте подходящие уплотнительные кольца для R-134a или R-1234yf во избежание утечки. Сразу после использования масла закройте крышку контейнер и закройте его, чтобы избежать впитывания влаги. Не проливайте охлаждающее масло на автомобиль; это может повредить краску; если масло хладагента попало краску, немедленно смойте. Нанесите герметик на втулки. Убедитесь, что нет утечки воздуха. Зарядите систему и проверьте ее работоспособность. Не меняйте местами впускной и выпускной шланги отопителя. и надежно установите хомуты. Заполните систему охлаждения охлаждающей жидкостью двигателя.
