Нагреватель PTC (только дизель)

Описание и работа

Описание

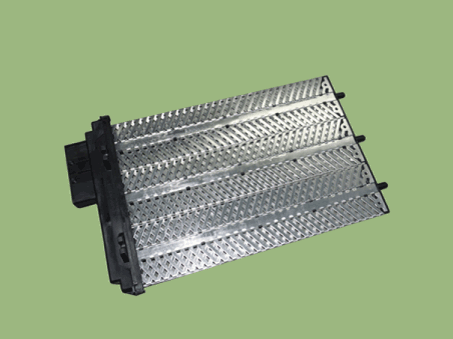

Нагреватель PTC (с положительным температурным коэффициентом) устанавливается на выходе или обратная сторона радиатора отопителя. Нагреватель PTC представляет собой электрический нагреватель, использующий элемент PTC в качестве вспомогательного нагревателя. устройство, восполняющее дефицит внутреннего источника тепла в высокоэффективных дизель. Электронагреватель нагревает салон за счет прямого нагрева воздух, проходящий через обогреватель. Само название подразумевает, что элемент имеет пропорциональное изменение сопротивления, чувствительное к температуре.

Принцип работы ECM выдает сигнал PTC ON и приводит в действие реле PTC 1. Затем контроллер отопителя включает реле PTC 2 с интервалом в 15 секунд. Рабочее состояние Нагреватель PTC работает в соответствии со следующими условиями:

• Напряжение батареи: 13 В или выше
• Двигатель работает

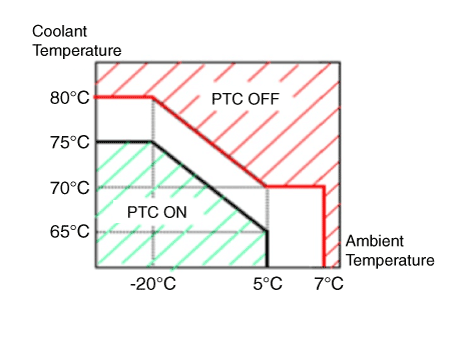

• Температура окружающей среды и температура охлаждающей жидкости

Процедуры ремонта

осмотр

Проверка операционной логики (только вручную) Проверьте работу PTC с помощью приведенной ниже логики подтверждения:

1. 1
   Вход

   1. Установите режим на ПОЛ.
   2. Установите температуру МАКС. ГОРЯЧАЯ.
   3. Выключите переключатель вентилятора.
   4. Нажмите кнопку впуска (рециркуляции) 5 или более раз.
2. 2
   Принудительная работа

   1. Без кондиционера: индикатор кнопки впуска будет мигать с интервалом 0,5 секунды в течение 30 секунд. С кондиционером: индикатор кнопки впуска и кондиционера будет мигать. интервал 0,5 секунды в течение 30 секунд.
   2. PTC2 и PTC3 будут работать при включении выключателя вентилятора.
      • PTC2 и PTC3 будут работать с интервалом в 3 секунды.
      • PTC2 и PTC3 выключаются одновременно при выключении переключателя вентилятора.
      • Только PTC2 и PTC3 будут работать принудительно.
3. 3
   Отмена

   1. Выберите переключатель кондиционера или впуска (рециркуляции).
   2. Тест автоматически отменяется через 30 секунд.
   3. Выключите зажигание.
4. 4
   Запустите двигатель.
5. 5
   Проверьте ток в проводке мультитестером с клещами.

   Шаблон	Ток (А)
   PTC 1 ВКЛ.	0,1 ~ 33
   PTC 2 ВКЛ.	0,1 ~ 33
   PTC 3 ВКЛ.	0,1 ~ 33
   Общий	0,1 ~ 100

6. 6
   Если ток не соответствует спецификации, проверьте соответствующую проводку.
7. 7
   Выключите зажигание.
8. 8
   Отсоедините разъем нагревателя PTC.
9. 9

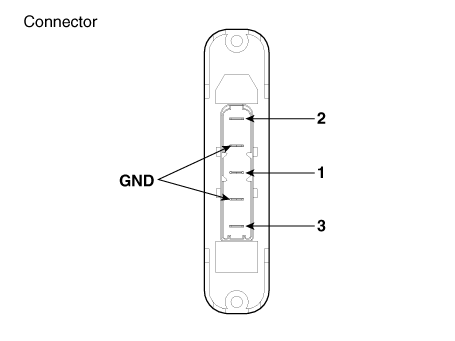

   Измерьте сопротивление между выводами 1, 2, 3 нагревателя PTC и массой. линия.

   Сопротивление: 0,3 ~ 1,5 Ом



   1. ПТК 1
   2. ПТК 2
   3. ПТК 3
10. 10
    Если измеренное сопротивление не соответствует спецификации, замените Нагреватель PTC с новым.

Проверка операционной логики (только DATC) Проверка логики работы может быть подтверждена с помощью GDS. Рабочий тест Этот тест должен выполняться при включенном PTC. Испытание на сопротивление

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2

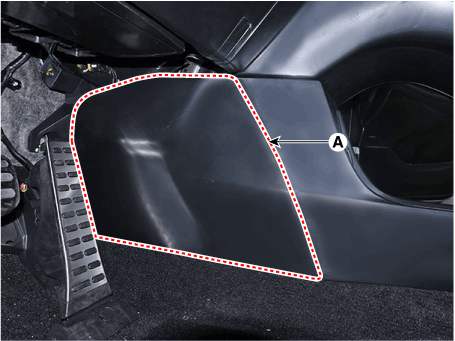

   Снимите боковую крышку консоли (А). [левый]



3. 3

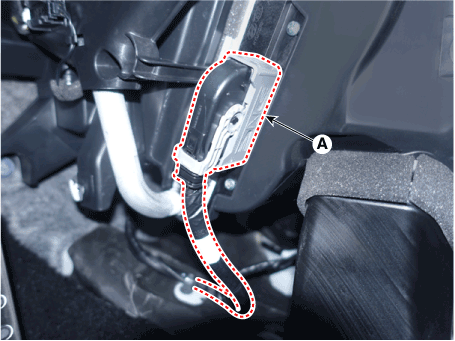

   Снимите разъем нагревателя PTC (A).



4. 4

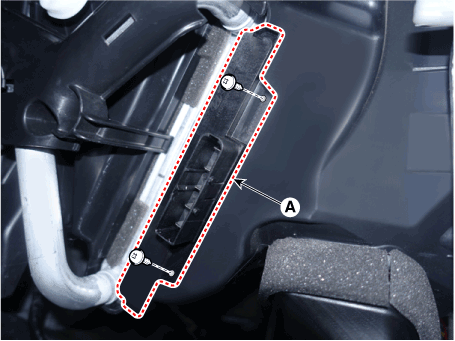

   Ослабьте крепежные винты радиатора нагревателя PTC (A).



5. 5

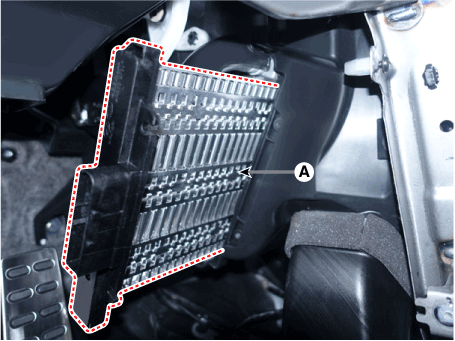

   Снимите сердечник нагревателя PTC (A).



6. 6
   Установите в порядке, обратном снятию.
