Тормозная система
Принципиальные диаграммы
Место в руководстве: Тормозная система
~2мин чтения

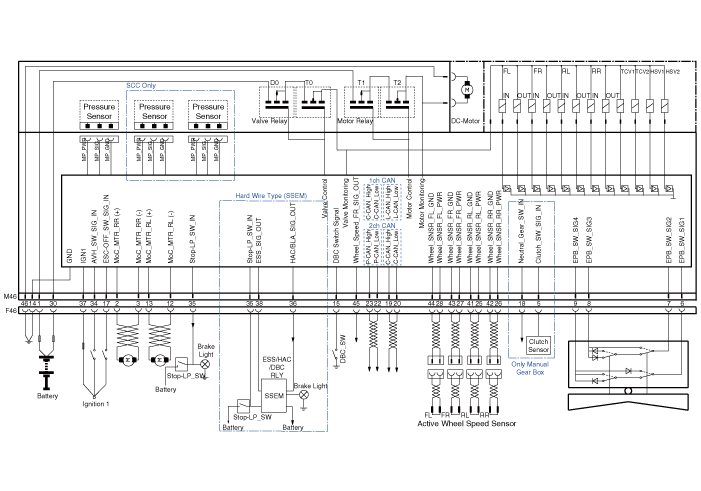

Принципиальная электрическая схема

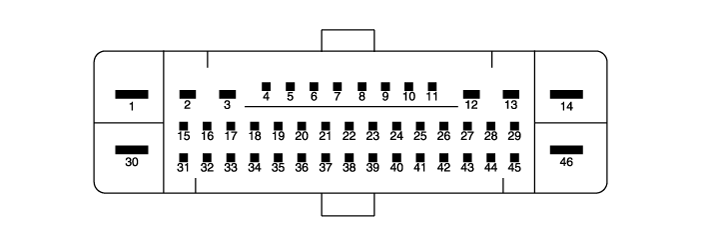

Терминал Функция
| PIN-код № | Описание | Текущий | |
| Макс | Мин. | ||
| 1 | Электропитание двигателя насоса | 39А | 10 МОм |
| 2 | Мощность двигателя RR EPB | 30А | 10 МОм |
| 3 | Масса двигателя RR EPB | 30А | 10 МОм |
| 4 | Сигнал датчика хода сцепления | - | - |
| 5 | Локальный CAN Высокий | 30 мА | - |
| 6 | Сигнал электрического стояночного тормоза 1 | 20 мА | 250 МОм |
| 7 | Сигнал электрического стояночного тормоза 2 | 20 мА | 250 МОм |
| 8 | Сигнал электрического стояночного тормоза 3 | 20 мА | 250 МОм |
| 9 | Сигнал электрического стояночного тормоза 4 | 20 мА | 250 МОм |
| 10 | - | - | 250 МОм |
| 11 | - | - | - |
| 12 | Масса двигателя RL EPB | 30А | - |
| 13 | Мощность двигателя РЛ ЭПБ | 30А | 10 МОм |
| 14 | Масса для электромагнитных клапанов и ECU | 30А | 10 МОм |
| 15 | - | - | 10 МОм |
| 16 | - | - | 250 МОм |
| 17 | Сигнал выключателя ESP OFF | 16,8 мА | |
| 18 | Сигнал N | - | 250 МОм |
| 19 | Локальный CAN Высокий | 10 мА | 250 МОм |
| 20 | Локальный низкий уровень CAN | 30 мА | 250 МОм |
| 21 | - | - | 250 МОм |
| 22 | P-CAN НИЗКИЙ | - | |
| 23 | P-CAN Высокий | 200 мА | 250 МОм |
| 24 | - | - | 250 МОм |
| 25 | Напряжение питания датчика скорости вращения колеса (RL) | 16,8 мА | |
| 26 | Напряжение питания датчика скорости вращения колеса (RR) | 16,8 мА | 250 МОм |
| 27 | Напряжение питания датчика скорости вращения колеса (FR) | 16,8 мА | 250 МОм |
| 28 | Напряжение питания датчика скорости вращения колеса (FL) | - | 250 МОм |
| 29 | - | 16,8 мА | 250 МОм |
| 30 | Электропитание электромагнитных клапанов | 30А | |
| 31 | - | - | 10 МОм |
| 32 | - | Открытый сток | |
| 33 | - | - | |
| 34 | Автоматическое удержание сигнала включения/выключения | 10 мА | |
| 35 | Выключатель стоп-сигнала | 10 мА | 250 МОм |
| 36 | Выходной сигнал HAC/BLA | 16,8 мА | 250 МОм |
| 37 | IGN 1 | 5А | 250 МОм |
| 38 | Выходной сигнал ЭСС | 16,8 мА | 50 МОм |
| 39 | - | 16,8 мА | 250 МОм |
| 40 | - | - | |
| 41 | - | - | |
| 42 | - | - | 250 МОм |
| 43 | - | - | 250 МОм |
| 44 | Масса датчика скорости вращения колеса (FL) | 30 мА | 250 МОм |
| 45 | Масса датчика скорости вращения колеса (FR) | 30 мА | 250 МОм |
| 46 | Земля рециркуляционного насоса | 40А | 250 МОм |
