Датчик скорости переднего колеса

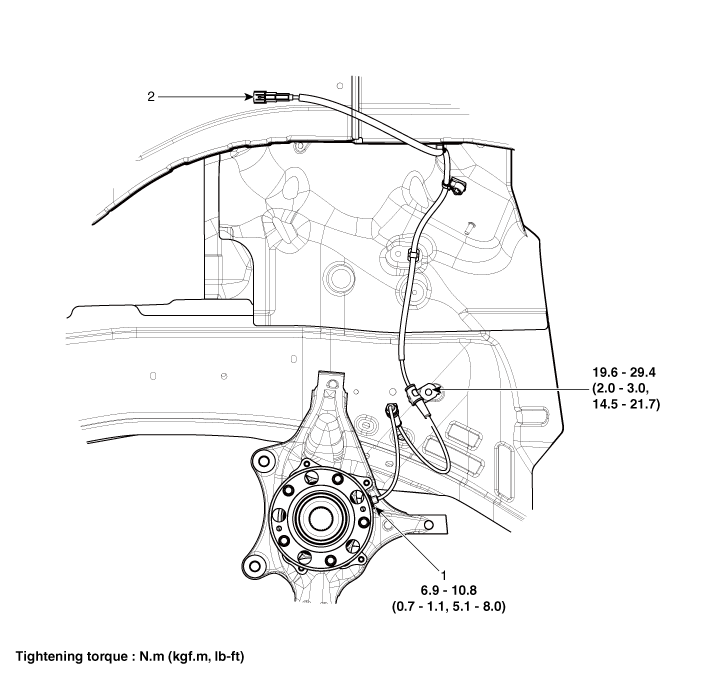

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника. (См. раздел «Общая информация» — «Точки подъема и опоры»)

1. 1
   Слегка ослабьте колесные гайки. Поднимите автомобиль и убедитесь, что он надежно закреплен.
2. 2

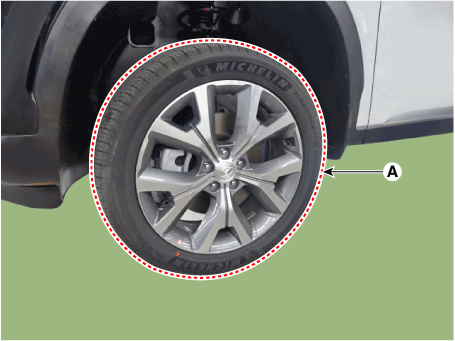

   Снимите переднее колесо и шину (А) с передней ступицы.

   Момент затяжки : 107,9–128 Н·м

   Будьте осторожны, чтобы не повредить болты ступицы при снятии переднее колесо и шина (А).



3. 3
   Снимите защиту переднего колеса. (См. Кузов — «Защита переднего колеса»)
4. 4

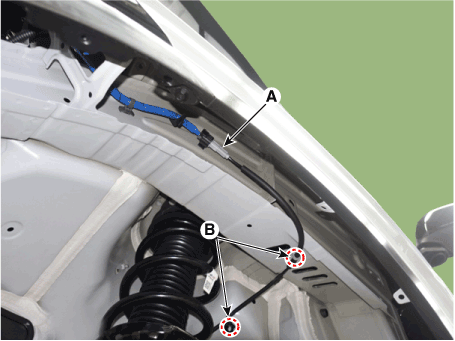

   Отсоедините разъем датчика скорости переднего колеса (А), а затем снимите фиксирующий зажим (В).



5. 5

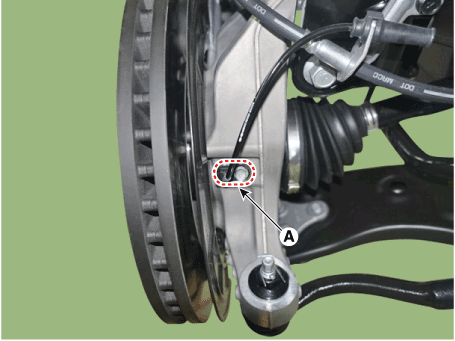

   Снимите болт (А) кронштейна троса датчика скорости переднего колеса.

   Момент затяжки : 19,6–29 Н·м



6. 6

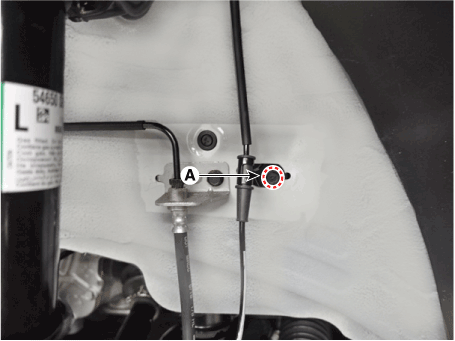

   Ослабьте болт и отсоедините датчик скорости переднего колеса (А).

   Момент затяжки : 6,9–10,8 Н·м



Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.

осмотр

1. 1
   Измерьте выходное напряжение между выводом датчика скорости вращения колеса и заземление тела.

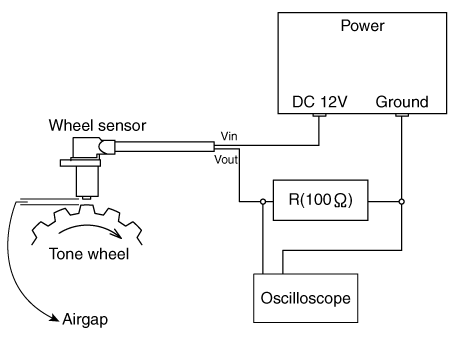

   Чтобы защитить датчик скорости вращения колеса, при измерении выходного напряжения необходимо использовать резистор 100 Ом, как показано на рисунке.



2. 2

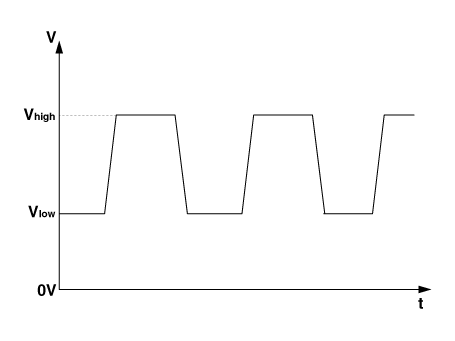

   Сравните изменение выходного напряжения датчика скорости вращения колеса с нормальное изменение выходного напряжения, как показано ниже.



   V_низкий: 0,59–0,84 В V_высокий: 1,18–1,68 В Диапазон частот: 1–2 500 Гц
