Hyundai Tucson Руководство по обслуживанию и ремонту: ПОДОГРЕВАТЕЛЬ PTC

Руководство по ремонту автомобилей Hyundai Tucson. / Отопление, вентиляция и кондиционирование воздуха / ОБОГРЕВ / PTC НАГРЕВ

Описание и работа

Описание

На выходе установлен нагреватель PTC (с положительным температурным коэффициентом). или на задней части радиатора отопителя.

Нагреватель PTC представляет собой электрический нагреватель, использует элемент PTC в качестве вспомогательного теплоносителя, который дополняет дефицит источника тепла салона для дизеля крайне эффективный. Электрическая система отопления обогревает салон за счет нагрева Прямой воздух от обогревателя. Как следует из названия, сопротивление пропорциональный элемент чувствителен к изменению температуры.

Принцип действия

ECM выдает сигнал PTC ON и приводит в действие реле 1 PTC. Контроллер нагреватель управляет реле PTC 2, а реле PTC 3 имеет интервал 15 секунд.

Однако реле 3 PTC может работать, когда напряжение батареи больше 12,4 В.

Рабочее состояние

Нагреватель PTC работает при следующих условиях:

•	Напряжение батареи: 12,4 В или более

•	Мотор: работа

•	Температура окружающей среды и охлаждающей жидкости

Температура ТЕМПЕРАТУРА	Хладагент ТЕМПЕРАТУРА	ТПК Функционирование
ниже -20°С (-4°F)	Ниже 75°C (167°F)	МЫ
10°С (50°Ф)	Ниже 65°C (149°F)	МЫ
12°C (53,6°F) или выше	-	ВЫКЛЮЧЕННЫЙ
-	80°C (176°F) или выше	ВЫКЛЮЧЕННЫЙ

Процедуры ремонта

Контроль

Проверка функциональной логики (только вручную)

Проверьте работу PTC с помощью логики подтверждения, как показано ниже.

Вход

(1)	Установите режим пола на максимальный обогрев.

(2)	Выключите вентилятор.

(3)	Нажмите кнопку впуска (рециркуляции) 5 раз или более.

(4)	Мигают индикаторы впуска и кнопка климата непрерывно с интервалом 0,5 секунды.

(5)	Подтвердите работу PTC, активировав переключатель аэродинамическая труба

(6)	Каждое реле PTC срабатывает с интервалом в 3 секунды.

(7)

Логический тест автоматически отменяется через 30 секунд.

Более того, это может быть отменено этим;

•	Выберите переключатель кондиционера или впуска (рециркуляция)

•	Выключатель зажигания ВЫКЛ.

Отмена

•	Выберите переключатель кондиционера или впуска (рециркуляции)

•	Поверните ключ зажигания в положение OFF.

•	Тест автоматически отменяется через 30 секунд.

3.	Если функция PTC не работает, замените нагреватель. PTC признанным и убедитесь, что он работает правильно. Если это устранит проблему, замените нагреватель. ПТК.

Функциональный тест

Этот тест должен выполняться при включенном PTC.

1.	Увеличьте обороты двигателя.

Проверьте ток в проводке с помощью мультитестовых клещей.

МОДЕЛЬ	Ток (А)
PTC 1 ВКЛ.	0,1~33
PTC 2 ВКЛ.	0,1~33
PTC 3 ВКЛ.	0,1~33
Общий	0,1~100

3.	Если ток не соответствует спецификации, проверьте проводку. связанные.

Испытание на сопротивление

1.	Поверните ключ зажигания в положение OFF.

2.	Отсоедините разъем нагревателя PTC.

Измерьте сопротивление между выводами 1, 2, 3 нагревателя PTC и линия земли

Прочность (0,3~1,5?

ПТК 1

ПТК 2

ПТК 3

4.	Если измеренное сопротивление не соответствует техническим характеристикам, замените нагреватель PTC на новый.

ЗАМЕНА

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

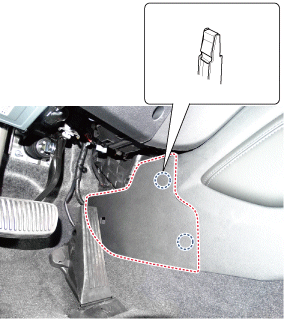

2.	Снимите боковую крышку напольной консоли [G] (A).

3.	Отсоедините разъем нагревателя PTC (A).

4.	Снимите сердечник нагревателя PTC (A) после ослабления крепежных винтов. фиксация.

5.	Для установки выполните процедуру, обратную снятию.
