Руководство по обслуживанию и ремонту Hyundai Tucson: компоненты и расположение компонентов

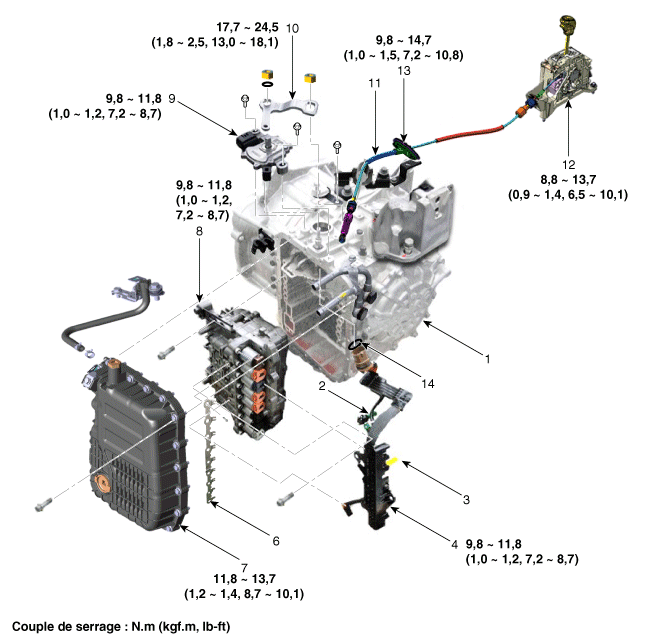

| Расположение компонентов (1) |
|
1. Автоматическая коробка передач
2. Датчик выходной скорости 3. Датчик входной скорости 4. Разъем электромагнитного клапана 5. Датчик температуры масла 6. Монтажный кронштейн электромагнитного клапана 7. Крышка корпуса клапана |
8. Корпус клапана
9. Переключатель блокировки 10. Рычаг ручного управления 11. Зубчатый трос 12. Рычаг переключения передач 13. Фиксатор троса переключения 14. Уплотнительное кольцо |

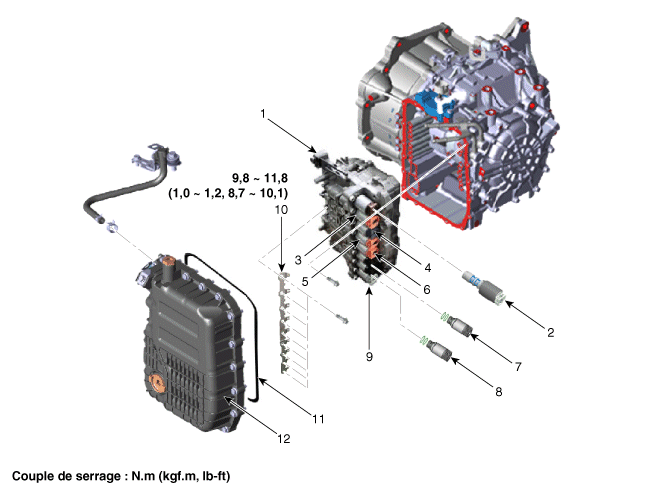

| Расположение компонентов (2) |
|
1. Сборка корпуса клапана
2. Электромагнитный клапан управления гидротрансформатором (T/CON) 3. Электромагнитный клапан управления сцеплением 35R (35R/C) 4. Электромагнитный клапан управления тормозом 26 (26/Б) 5. Электромагнитный клапан управления тормозом медленного передвижения (UD/B) 6. Электромагнитный клапан управления муфтой повышающей передачи (OD/C) |
7. Электромагнитный клапан SS-B (ВКЛ/ВЫКЛ)
8. Электромагнитный клапан SS-A (ВКЛ/ВЫКЛ) 9. Электромагнитный клапан контроля давления в линии 10. Монтажный кронштейн электромагнитного клапана 11. Прокладка крышки гидроблока 12. Крышка корпуса клапана |

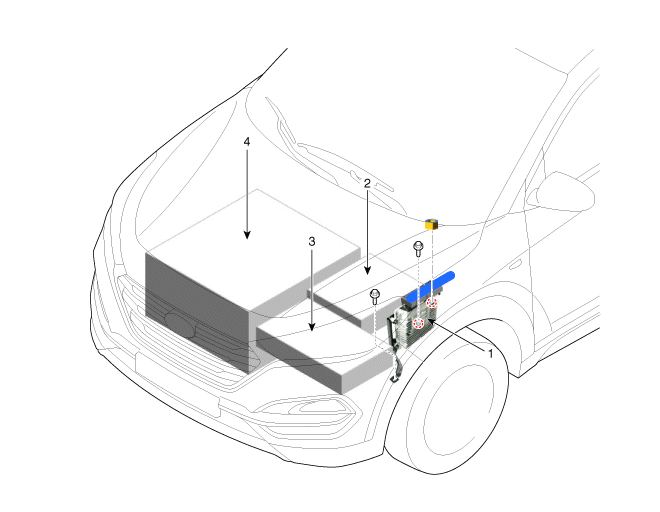

| Расположение компонентов (3) |
|
1. Модуль управления коробкой передач
(ТКМ)
2. Воздушный фильтр в сборе |
3. Аккумулятор и батарейный отсек
батарея
4. Мотор в сборе |
Описание и работа
Описание
•
Система автоматической коробки передач основана на различных
данные измерений для определения текущего состояния управления и для ...
Принципиальные диаграммы
Принципиальная электрическая схема
...
