Руководство по обслуживанию и ремонту Hyundai Tucson: Трос переключения передач

Руководство по ремонту автомобилей Hyundai Tucson. / СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ / Система управления автоматической коробкой передач / Трос переключения передач

Компоненты и расположение компонентов

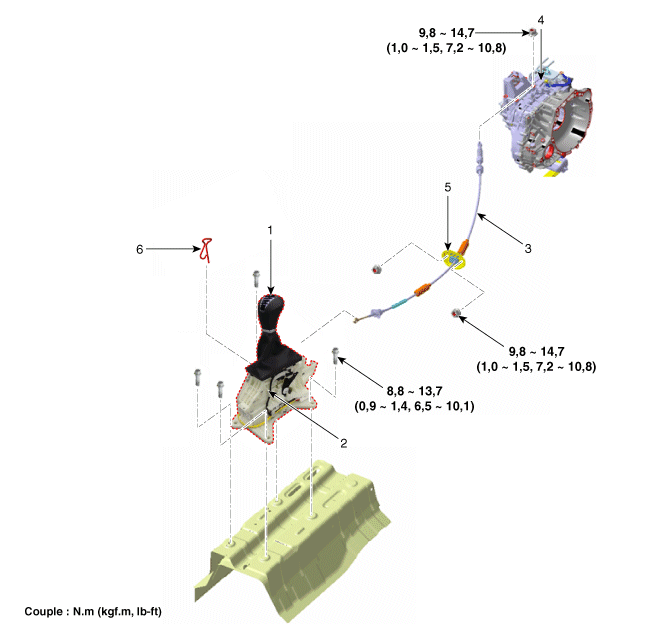

КОМПОНЕНТЫ

1. Ручка переключения передач в сборе смена и гетры
2. Рычаг переключения передач в сборе
3. Трос переключения
4. Рычаг ручного управления
5. Фиксатор троса переключения передач
6. Стопорный штифт

Процедуры ремонта

ДЕПОЗИТ
1.
Воздушный фильтр в сборе и воздухопровод
(См. Механическая система двигателя — «Воздушный фильтр»)
2.
Аккумулятор и батарейный отсек.
(См. Электрическая система двигателя — «Аккумуляторная батарея».)
3.
Снимите гайку (А) с рычага ручного управления.
4.
Снимите трос переключения передач (В) с кронштейна (С) на стороне коробки передач.

5.
Снимите напольную консоль в сборе.
(См. Группу кузовов — «Консоль пола»)
6.
Снимите стопорное кольцо (А).

7.
Снимите воздухопровод (А).

8.
Отсоедините трос переключения передач.
(1)
Отсоедините кронштейн троса переключения передач после (B) нажав замок.
(2)
Отсоедините держатель троса (А) от рычага переключения передач.

9.
Снимите модуль подушки безопасности.
(См. Фиксатор — «Модуль подушки безопасности»)
10.
Отсоедините фиксатор троса переключения передач (В) после снял гайки.
11.
Снимите трос переключения передач, потянув его внутрь.

СРЕДСТВО
1.
Установите фиксатор троса переключения передач (А).
Момент затяжки:
9,8 ~ 14,7 Н·м (1,0 ~ 1,5 кгс·м, 7,2 ~ 10,8 фунт-фут)

•
Установите трос после установки переключателя и рычаг ручного управления в положение N.
2.
Установите трос переключения передач (А) в рычаг переключения передач.

3.
Установите стопорное кольцо (А).

4.
Установите трос переключения передач (В) в держатель троса. (ПРОТИВ).
5.
Совместите отверстие (Е) в рычаге ручного управления с отверстием положения "N" (F) переключателя блокировки, затем вставьте направляющая втулка переключателя блокировки (SST No: 09480-A3800).
6.
Слегка затяните гайку (А) после подсоединения конца троса. рычаг (B) на рычаге ручного управления (D).
7.
Слегка надавите на трос переключения передач (В) в направлении Показана буква "F" для устранения провисания троса переключения передач.
8.
Затяните гайку (А) с указанным крутящим моментом.
Момент затяжки:
9,8 ~ 14,7 Н·м (1,0 ~ 1,5 кгс·м, 7,2 ~ 10,8 фунт-фут)

9.
Снимите направляющий стержень переключателя ингибитора (SST #: 09480-A3800) дыра.
10.
Установите модуль подушки безопасности.
(См. Фиксатор — «Модуль подушки безопасности»)
11.
Установите воздухопровод (А).

12.
Установите напольную консоль в сборе.
(См. Группу кузовов — «Консоль пола»)
13.
Установите воздушный фильтр в сборе.
(См. Механическая система двигателя — «Воздушный фильтр»)
14.
Установите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумуляторная батарея».)
15.
Установить воздуховод.
(См. Механическая система двигателя — «Воздушный фильтр»)
16.
Убедитесь, что работа безопасна в каждом диапазоне переключателя. ингибитора, соответствующие каждому положению рычага переключения передач.
Рычаг переключения
