Руководство по обслуживанию и ремонту Hyundai Tucson: ДАТЧИК ТЕМПЕРАТУРЫ МАСЛА В КПП

Руководство по ремонту автомобилей Hyundai Tucson. / СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ / Система управления автоматической коробкой передач / С ДАТЧИКОМ температуры масла в коробке передач

Описание и работа

Описание

•	Датчик температуры масла в коробке передач контролирует температура жидкости автоматической коробки передач и обеспечивает показания к ТКМ.

•	Это датчик NTC (отрицательный тепловой коэффициент), сопротивление которого обратно пропорциональна уровню температуры.

•	Данные, полученные этим датчиком, используются для идентификации зоны включения и выключения демпферной муфты в диапазоне высоких и низких температур и для компенсации уровней гидравлическое давление при переключении передач.

Технические характеристики

▷ Тип: Тип с отрицательным тепловым коэффициентом

Темп. [(°С)°Ф]	Сопротивление (кОм)
(-40) -40	48.1
(-20) -4,0	15,6
(0) 32,0	5,88
(20) 68,0	2,51
(40) 104,0	1.19
(60) 140,0	0,61
(80) 176,0	0,32
(100) 212,0	0,18
(120) 248,0	0,11
(140) 284,0	0,07
(160) 320,0	0,04

Принципиальные диаграммы

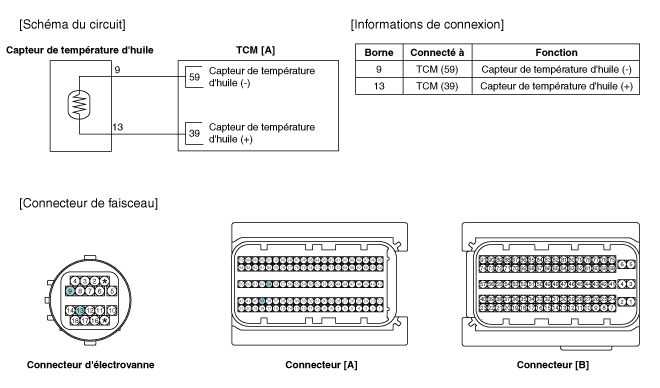

Принципиальная электрическая схема

Процедуры ремонта

Контроль

1.	Поверните ключ зажигания в положение OFF.

2.	Снимите батарею и поддон для батареи.

3.	Отсоедините разъем (А) от электромагнитного клапана.

4.	Измерьте сопротивление между клеммой сигнала датчика и клеммой массы датчика.

Убедитесь, что сопротивление находится в пределах нормы.

•	Если обнаружен код неисправности, относящийся к датчику скорости ввод/вывод, произведите замену согласно Процедуры установки/удаления.

ДЕПОЗИТ

1.	Снимите корпус клапана. (См. Система корпуса клапана — «Корпус клапана»)

2.	Отсоедините разъем датчика входной и выходной скорости. (В).

Ослабьте главный соединительный болт (B).

Момент затяжки:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт·фут)

Отсоедините разъем (А) от электромагнитного клапана.

(1)	Нажмите замок

(2)	потяните рычаг

5.	Снимите удерживающую скобу с разъема электромагнитного клапана (А).

Снимите разъем электромагнитного клапана (А), нажав от коробки передач.

•	Замените уплотнительное кольцо (A) перед повторной установкой разъем электромагнитного клапана.

СРЕДСТВО

1.	Для установки выполните процедуру, обратную снятию.

2.	Проверка уровня жидкости после заполнения коробки передач автоматический с жидкостью. (См. Гидравлическая система — «Жидкость»)
