Руководство по обслуживанию и ремонту Hyundai Tucson: Электромагнитный клапан управления тормозной системой (26/B_VFS)

Описание и работа

Описание
Электромагнитный клапан 26 управления тормозами (26/B_VFS) прикреплен к кузову. клапана.
Этот регулируемый электромагнитный клапан косвенно регулирует гидравлическое давление. внутренний тормоз 26.

Технические характеристики

Технические характеристики
Управление тормозом/сцеплением VFS [26/B]
? Тип привода: обычно базовый тип
Управляющее давление [кПа (кгс/см?, psi)]
9,81~500,14 (0,1~5,1, 1,42~72,54)
Текущее значение (мА)
50~850
Внутреннее сопротивление (?)
5.1

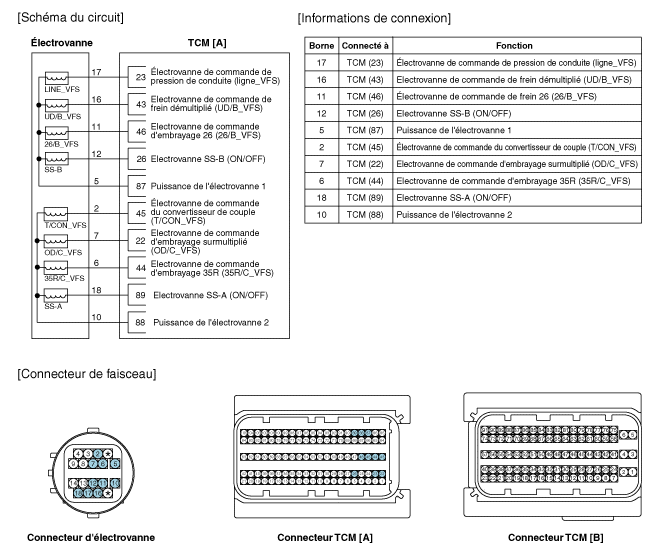

Принципиальные диаграммы

принципиальная электрическая схема

Процедуры ремонта

Контроль
1.
Поверните ключ зажигания в положение OFF.
2.
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумуляторная батарея».)
3.
Отсоедините разъем (А) от электромагнитного клапана.

4.
Измерьте сопротивление между клеммой сигнала датчика и клеммой массы датчика.
5.
Убедитесь, что сопротивление находится в пределах нормы.
ДЕПОЗИТ
Замена двухпозиционного электромагнитного клапана (SS-A, SS-B) не требует нет дополнительной регулировки гидравлического давления; Однако, гидравлическое давление необходимо отрегулировать после замены электромагнитного клапана ВФС. Если вы заменяете электромагнитный клапан VFS, также замените узел корпуса клапана.
(См. Система корпуса клапана — «Корпус клапана»)
Электромагнитный клапан управления гидротрансформатором (T/CON_VFS)
Описание и работа Описание • Электромагнитный клапан управления гидротрансформатором (T/CON_VFS) крепится к корпусу клапана. ...

Электромагнитный клапан контроля давления в линии
Описание и работа Описание • Электромагнитный клапан управления давлением в трубопроводе прикреплен к корпусу. клапана. • ...
