Hyundai Tucson: Система ESC (электронная система стабилизации) / Датчик скорости рыскания и G Sensor Описание и работа

Hyundai Tucson (LM) 2010-2015 Руководство по ремонту / Тормозная система / Система ESC (электронная система стабилизации) / Датчик скорости рыскания и ускорение Описание и работа

Описание
Когда автомобиль поворачивается относительно вертикальной оси датчик скорости рыскания определяет скорость рыскания электронным способом по вибрации замена пластинчатой ​​вилки внутри датчика скорости рыскания.
Если скорость рыскания достигает определенной скорости после обнаружения рыскания автомобиля, управление ESP снова активируется.
Более поздний датчик G определяет боковую G автомобиля. Небольшой элемент внутри датчика прикреплен к отклоняемому рычагу позже Г.
Направление и величина боковой G, загруженной на транспортное средство, могут быть известны по изменению электростатической емкости в соответствии с боковой G.

Технические характеристики
Описание
Спецификация
Примечания
Рабочее напряжение
10 ~ 16 В

Выходной сигнал
CAN-интерфейс

Рабочая Температура
-40 ~ 85°C (-40 ~ 185°F)

Датчик скорости рыскания
Рабочий диапазон
-75 ~ 75°/сек

Частотная характеристика
15 ~ 45 Гц

Боковой датчик ускорения
Рабочий диапазон
-14,75 ~ 14,75 м/сек

Частотная характеристика
50 Гц ± 60 %

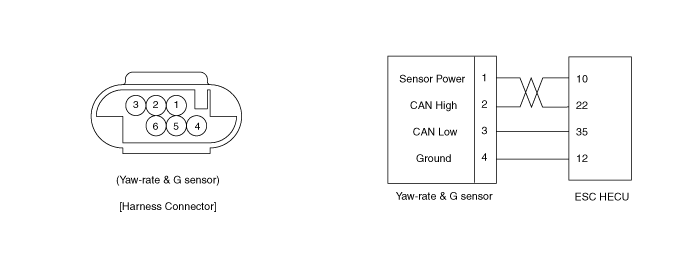

Внешняя схема
