Kia Cadenza: система газораспределения / компоненты и расположение компонентов
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Механическая система двигателя
/
Система синхронизации
/ Компоненты и расположение компонентов
| Компоненты |
|

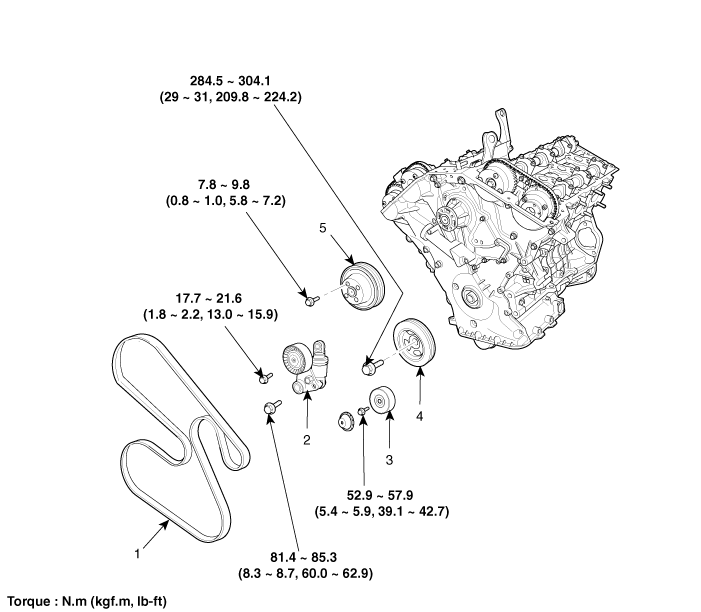

1. Приводной ремень
2. Натяжитель приводного ремня 3. Бездельник |
4. Шкив коленчатого вала
5. Шкив водяного насоса |
|

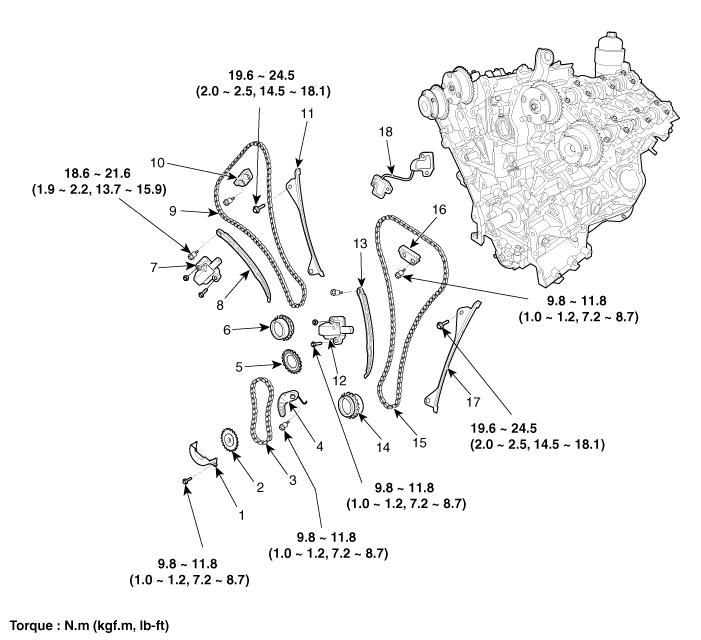

1. Крышка цепи масляного насоса
2. Звездочка масляного насоса 3. Цепь масляного насоса 4. Узел натяжителя масляного насоса 5. Звездочка масляного насоса коленчатого вала 6. Звездочка правой цепи коленчатого вала |
7. Автоматический натяжитель правой цепи ГРМ.
8. Правый рычаг натяжителя цепи привода ГРМ. 9. Цепь ГРМ правая 10. Правый кулачок цепи ГРМ к направляющей кулачка 11. Правая направляющая цепи привода ГРМ. 12. Левый автоматический натяжитель цепи ГРМ |
13. Левый рычаг натяжителя цепи ГРМ
14. Звездочка левой цепи коленчатого вала 15. Левая цепь ГРМ 16. Левый кулачок цепи ГРМ к направляющей кулачка 17. Левая направляющая цепи ГРМ 18. Адаптер натяжителя |
Компоненты приводного ремня и расположение компонентов
Компоненты
1. Приводной ремень
...
