Kia Cadenza: Система ГРМ / Компоненты цепи ГРМ и их расположение
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Механическая система двигателя
/
Система синхронизации
/ Компоненты цепи привода ГРМ и расположение компонентов

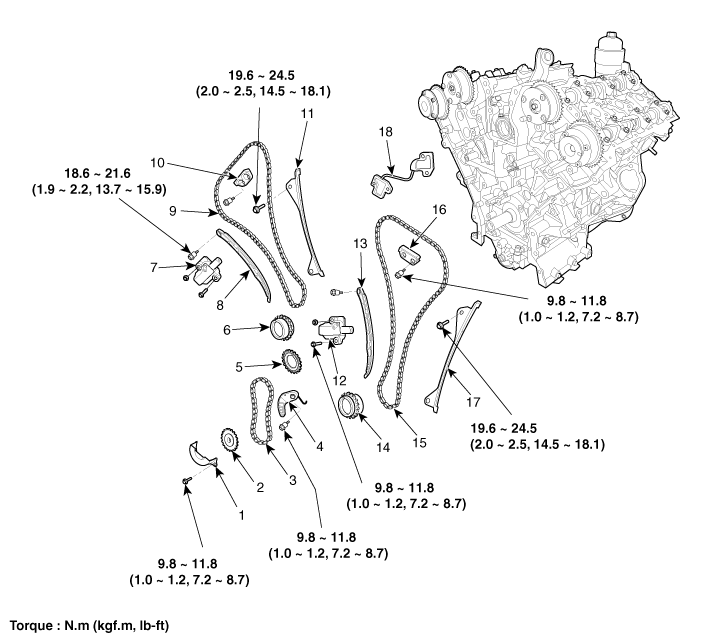

| Компоненты |
|
1. Крышка цепи масляного насоса
2. Звездочка масляного насоса 3. Цепь масляного насоса 4. Узел натяжителя масляного насоса 5. Звездочка масляного насоса коленчатого вала 6. Звездочка правой цепи коленчатого вала |
7. Автоматический натяжитель правой цепи ГРМ.
8. Правый рычаг натяжителя цепи привода ГРМ. 9. Цепь ГРМ правая 10. Правый кулачок цепи ГРМ к направляющей кулачка 11. Правая направляющая цепи привода ГРМ. 12. Левый автоматический натяжитель цепи ГРМ |
13. Левый рычаг натяжителя цепи ГРМ
14. Звездочка левой цепи коленчатого вала 15. Левая цепь ГРМ 16. Левый кулачок цепи ГРМ к направляющей кулачка 17. Левая направляющая цепи ГРМ 18. Адаптер натяжителя |
Процедуры ремонта крышки цепи привода ГРМ
Удаление
1.
Снимите левую/правую крышку головки блока цилиндров.
(См. раздел Головка цилиндра в сборе — «Крышка головки цилиндра»)
2.
Снимите нижний масляный поддон.
(См. Система смазки — «Масляный поддон»)
3.
Рем ...
Процедуры ремонта цепи ГРМ
Удаление
1.
Установите цилиндр №1 в ВМТ/сжатие.
(1)
Поверните шкив коленчатого вала по часовой стрелке и совместите его канавку с установочной меткой «Т» на нижней крышке цепи привода ГРМ.
(2)
Проверьте, что м...
