Kia Optima Hybrid: Головка блока цилиндров в сборе / Компоненты и расположение компонентов CVVT и распределительного вала

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Механическая система двигателя / Головка цилиндра в сборе / Расположение компонентов и компонентов CVVT и распределительного вала

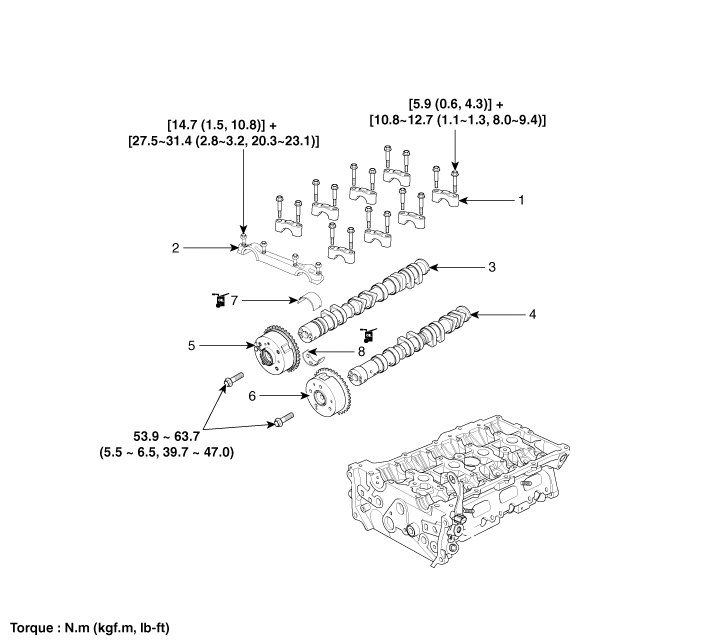

Компоненты

1. Крышка подшипника распредвала
2. Крышка переднего подшипника распредвала
3. Распредвал выпускных клапанов
4. Впускной распредвал

5. Выхлоп CVVT в сборе
6. Впускной CVVT в сборе
7. Верхний подшипник выпускного распредвала
8. Нижний подшипник впускного распредвала

Регулировка зазора клапана

Проверка и регулировка зазоров клапанов Осмотрите и отрегулируйте зазоры клапанов, когда двигатель холодный (температура охлаждающей жидкости двигателя: 20°C (68°F)) и головка блока цилиндров установлена на ...

Описание и работа CVVT и распределительного вала

Описание Система непрерывного изменения фаз газораспределения (CVVT) опережает или задерживает фазы газораспределения впускного и выпускного клапанов в соответствии с сигналом управления ECM, который рассчитывается двигателем ...
