Kia Optima Hybrid: Головка блока цилиндров в сборе / Компоненты головки блока цилиндров и расположение компонентов

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Механическая система двигателя / Головка цилиндра в сборе / Компоненты головки блока цилиндров и расположение компонентов

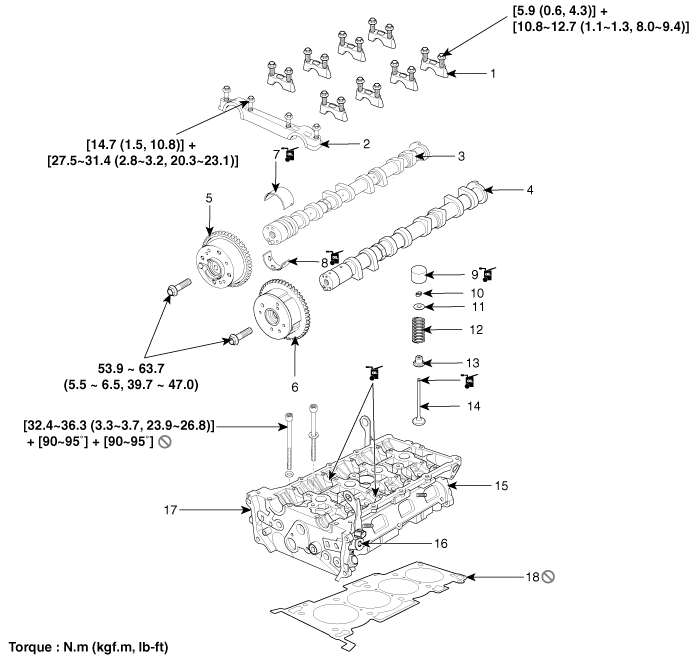

Компоненты

1. Крышка подшипника распредвала
2. Крышка переднего подшипника распредвала
3. Распредвал выпускных клапанов
4. Впускной распредвал
5. Выхлоп CVVT в сборе
6. Впускной CVVT в сборе

7. Верхний подшипник выпускного распредвала
8. Нижний подшипник выпускного распредвала
9. MLA (механический регулятор зазора)
10. Замок фиксатора
11. Фиксатор
12. Пружина клапана

13. Сальник штока клапана
14. Клапан
15. Головка блока цилиндров
16. Впускной OCV (масляный регулирующий клапан)
17. Выпускной клапан OCV (масляный регулирующий клапан)
18. Прокладка ГБЦ

Процедуры ремонта CVVT и распределительного вала

Снятие 1. Снимите крышку головки блока цилиндров. 2. Установите цилиндр №1 в ВМТ/сжатие. а. Поверните шкив коленчатого вала и совместите его канавку с установочной меткой «Т» на нижней крышке цепи привода ГРМ. б. Проверять ...

Процедуры ремонта головки блока цилиндров

Снятие • Используйте накладки на крылья, чтобы не повредить окрашенные поверхности. • Во избежание повреждения головки блока цилиндров подождите, пока температура охлаждающей жидкости двигателя не упадет ниже нормальной температуры, прежде чем...
