Kia Optima Hybrid: головка блока цилиндров в сборе / CVVT и распределительный вал, описание и работа

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Механическая система двигателя / Головка цилиндра в сборе / Описание и работа CVVT и распределительного вала

Описание
Система непрерывного изменения фаз газораспределения (CVVT) опережает или задерживает фазы газораспределения впускного и выпускного клапанов в соответствии с управляющим сигналом ECM, который рассчитывается по частоте вращения двигателя и нагрузка.
При управлении CVVT происходит перекрытие или недопуск клапана, что обеспечивает лучшую экономию топлива и уменьшает выхлопные газы (NOx, HC) и улучшает работу двигателя за счет снижения насосных потерь, внутреннего Эффект EGR, улучшение стабильности сгорания, улучшение объемный КПД и увеличение работы расширения.
Эта система состоит из
–
масляный регулирующий клапан CVVT (OCV), который снабжает двигатель масло в фазовращатель или вытекает моторное масло из фазовращателя в в соответствии с управляющим сигналом ECM PWM (Pulse With Modulation),
–
датчик температуры масла CVVT (OTS), который измеряет температуру моторного масла,
–
и Cam Phaser, который изменяет фазу кулачка, используя гидравлическую силу моторного масла.
Моторное масло, вытекающее из клапана управления маслом CVVT изменяет фазу кулачка в направлении (опережение впуска/запаздывание выпуска) или направление, противоположное двигателю (замедление впуска/опережение выпуска) вращение за счет вращения ротора, соединенного с распределительным валом внутри кулачковый фазер.

Принцип работы

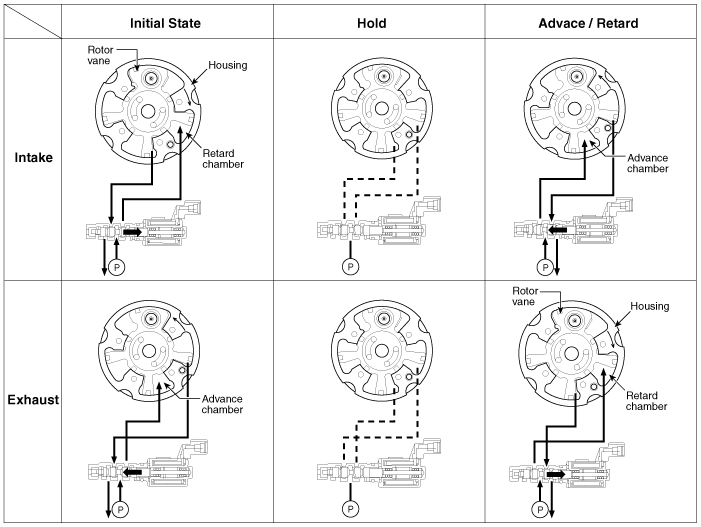

CVVT имеет механизм, вращающий лопасть ротора с гидравлическая сила, создаваемая моторным маслом, подаваемым на опережение или камеру замедления в соответствии с управлением масляным клапаном CVVT.

[Системный режим CVVT]

(1) Низкая скорость/низкая нагрузка
(2) Частичная нагрузка


(3) Низкая скорость/высокая нагрузка
(4) Высокая скорость/высокая нагрузка



Вождение
Состояние
Выхлопной клапан
Впускной клапан
Клапан
Сроки
Эффект
Клапан
Сроки
Эффект
(1) Низкая скорость
/Низкая нагрузка
Полностью
Продвигать
* Нижний клапан клапана
* Улучшение стабильности горения
Полностью
Замедлить
* Нижний клапан клапана
* Улучшение стабильности горения
(2) Частичная нагрузка
Замедлить
* Увеличение работы расширения
* Снижение насосных потерь
* Снижение НС
Замедлить
* Снижение насосных потерь
(3) Низкая скорость
/Высокая нагрузка
Замедлить
* Увеличение работы расширения
Продвигать
* Предотвращение обратного потока на впуске (улучшение объемной эффективности)
(4) Высокая скорость
/Высокая нагрузка
Продвигать
* Снижение насосных потерь
Замедлить
* Улучшение объемной эффективности

Компоненты и расположение компонентов CVVT и распределительного вала

Компоненты 1. Крышка подшипника распределительного вала2. Крышка переднего подшипника распредвала 3. выпускной распределительный вал4. Впускной распределительный вал5. Выхлоп CVVT в сборе6. Впускной CVVT в сборе7. Верхний подшипник выпускного распределительного вала8. Впускной распредвал нижний...

Процедуры ремонта CVVT и распределительного вала

Снятие 1. Снимите крышку головки блока цилиндров. 2. Установите цилиндр №1 в ВМТ/сжатие. а. Поверните шкив коленчатого вала и совместите его канавку с установочной меткой «Т» на нижней крышке цепи привода ГРМ. б. Проверять ...
