Kia Optima Hybrid: Система контроля улавливания паров топлива / Процедуры ремонта

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Система контроля выбросов / Система контроля выбросов паров топлива / Процедуры ремонта

осмотр
При выключении двигателя изменение давления в топливной бак по температуре окружающей среды контролируется НВЛД и при включении двигателя запускается, ECM определяет, есть ли утечка через отслеживаемые данные.
Если обнаружена утечка, ECM отображает DTC P0455 или P0456.
Обзор процесса

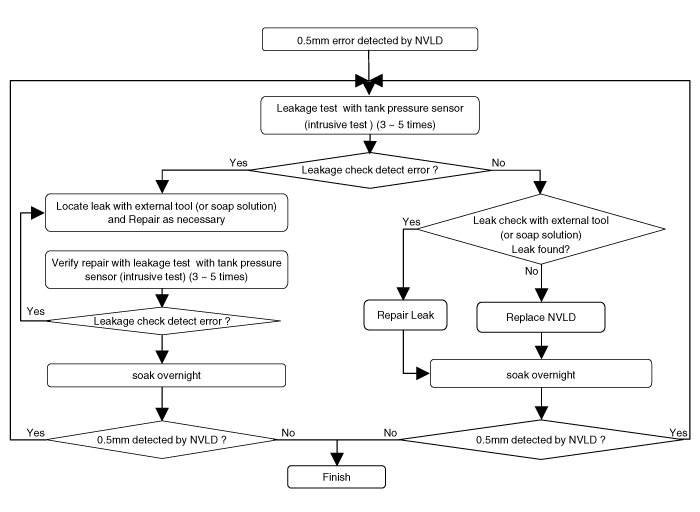

Если NVLD обнаружит утечку, осмотрите автомобиль как блок-схема ниже, чтобы определить, была ли ошибка вызвана утечкой топливной системы или самого НВЛД.

Тест на утечку с FTPS (датчик давления в топливном баке)
Если утечка обнаружена с помощью NVLD, выполняется проверка на утечку с помощью FTPS. выполняется более 3-5 раз для проверки компонентов системы бака. Этот тест предназначен только для производственной линии или сервисного центра, чтобы проверить, где настоящий причиной (NVLD или топливной системы) DTC P0455 или P0456 является.
1.
Выключите зажигание.
2.
Подключите GDS к разъему канала передачи данных (DLC).
3.
Запустить двигатель.
4.
Выберите «Автомобиль, Год выпуска, Двигатель, Система».
5.

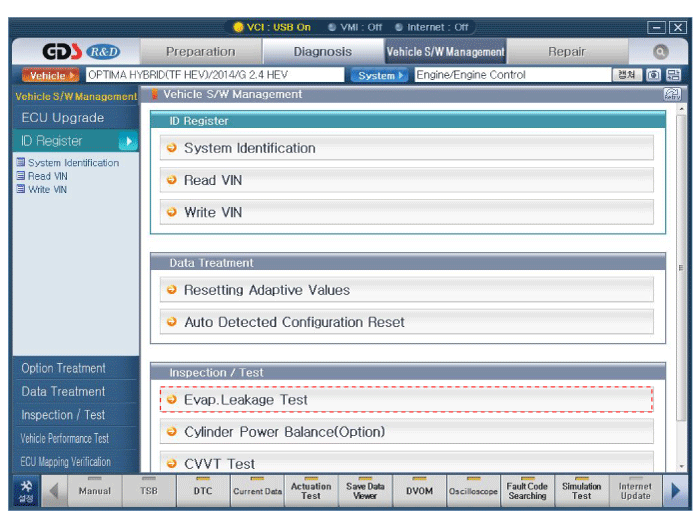

Выберите «Управление программным обеспечением автомобиля».
6.
Выберите «Проверка/Тест».
7.
Выберите «Испар. Испытание на герметичность"
8.

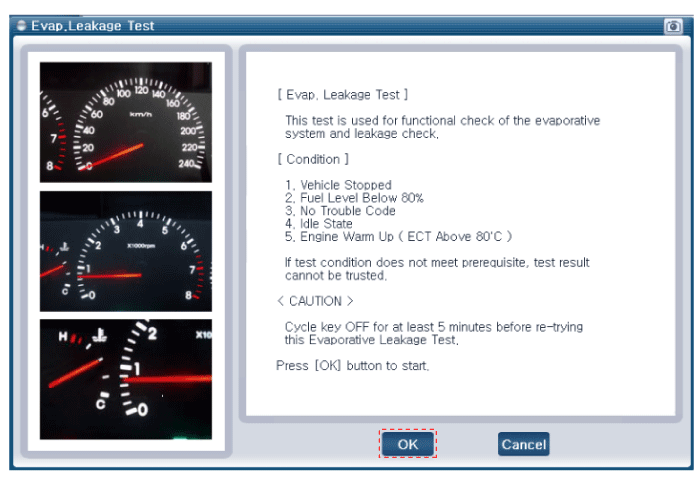

Выполните тест в соответствии с изображением ниже.
