Kia Optima Hybrid: SRSCM / Принципиальные схемы

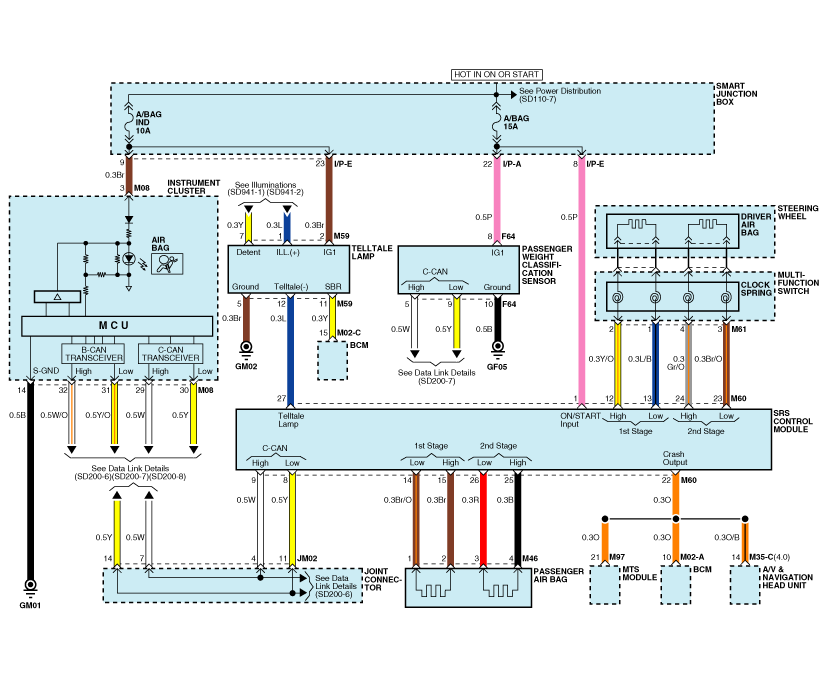

| Принципиальная схема (1) |

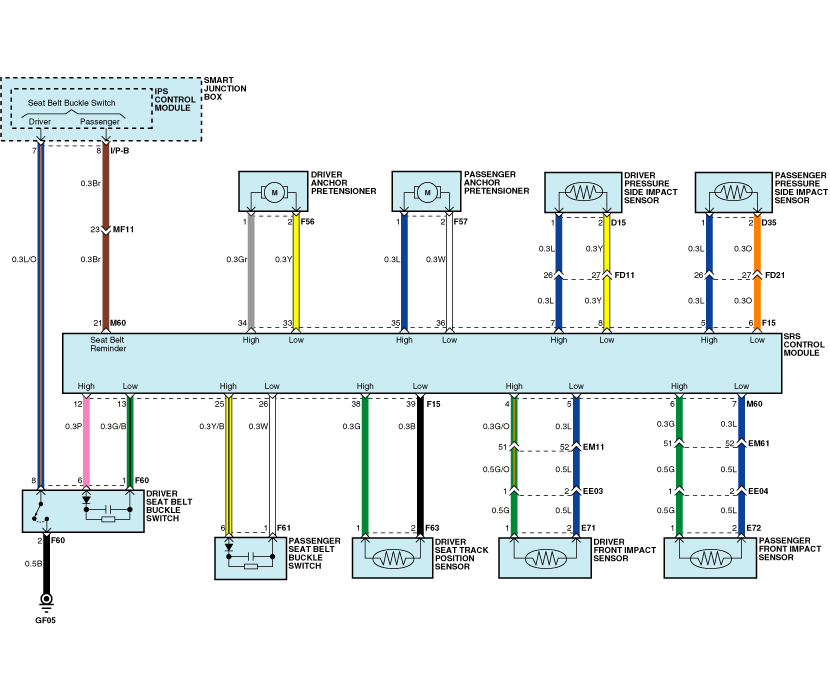

| Принципиальная схема (2) |

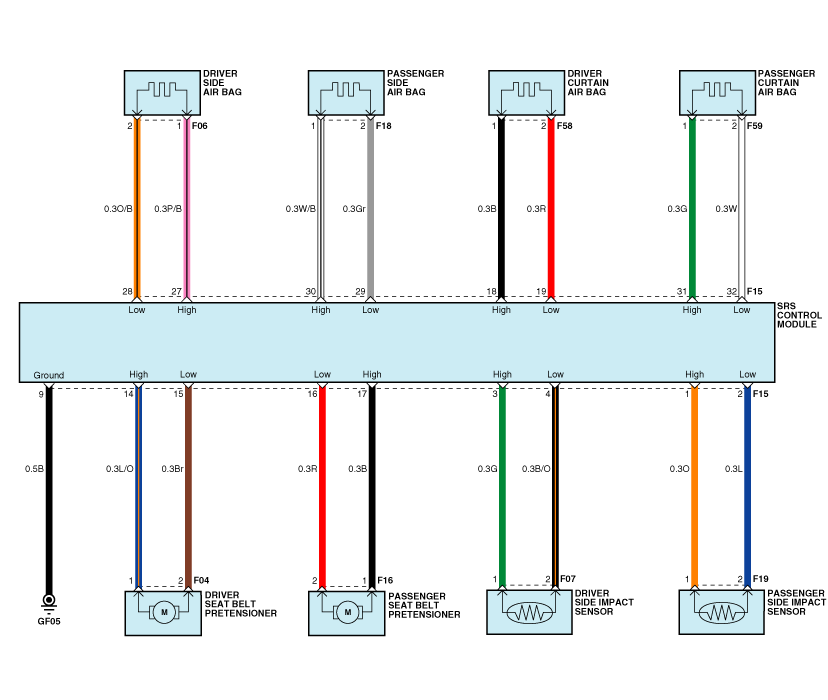

| Принципиальная схема (3) |

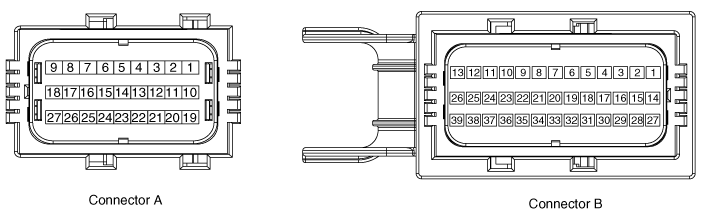

| Терминал разъема SRSCM |
|
Приколоть
|
Функция (разъем А)
|
Приколоть
|
Функция (разъем B)
|
||
|
1
|
п
|
Умная распределительная коробка (предохранитель — A/BAG)
|
1
|
О
|
Датчик бокового удара пассажира (высокий уровень)
|
|
2
|
-
|
-
|
2
|
л
|
Датчик бокового удара пассажира (низкий)
|
|
3
|
-
|
-
|
3
|
г
|
Датчик бокового удара водителя (высокий уровень)
|
|
4
|
ИДТИ
|
Датчик фронтального удара водителя (высокий уровень)
|
4
|
Б/О
|
Датчик бокового удара водителя (низкий уровень)
|
|
5
|
л
|
Датчик фронтального удара водителя (низкий уровень)
|
5
|
л
|
Датчик бокового удара со стороны пассажира (высокий уровень)
|
|
6
|
г
|
Датчик фронтального удара пассажира (высокий)
|
6
|
О
|
Датчик бокового удара со стороны пассажира (низкий уровень)
|
|
7
|
л
|
Датчик фронтального удара пассажира (низкий)
|
7
|
л
|
Датчик бокового удара давления водителя (высокий)
|
|
8
|
Д
|
C-CAN (низкий)
|
8
|
Д
|
Датчик бокового удара давления водителя (низкий уровень)
|
|
9
|
Вт
|
C-CAN (высокий)
|
9
|
Б
|
Земля (GF05)
|
|
10
|
-
|
-
|
10
|
-
|
-
|
|
11
|
-
|
-
|
11
|
-
|
-
|
|
12
|
ЭЙ
|
Подушка безопасности водителя (1-я ступень — высокая)
|
12
|
п
|
Выключатель пряжки ремня безопасности водителя (высокий уровень)
|
|
13
|
ФУНТ
|
Подушка безопасности водителя (1-я ступень — низкая)
|
13
|
Г/Б
|
Выключатель пряжки ремня безопасности водителя (низкий)
|
|
14
|
Братан
|
Подушка безопасности пассажира (1-я ступень — низкая)
|
14
|
Л/О
|
Преднатяжитель ремня безопасности водителя (высокий)
|
|
15
|
бр
|
Подушка безопасности пассажира (1-я ступень — высокая)
|
15
|
бр
|
Преднатяжитель ремня безопасности водителя (низкий)
|
|
16
|
-
|
-
|
16
|
р
|
Преднатяжитель ремня безопасности пассажира (низкий)
|
|
17
|
-
|
-
|
17
|
Б
|
Преднатяжитель ремня безопасности пассажира (высокий)
|
|
18
|
-
|
-
|
18
|
Б
|
Шторка безопасности водителя (высокая)
|
|
19
|
-
|
-
|
19
|
р
|
Шторка безопасности водителя (низкая)
|
|
20
|
-
|
-
|
20
|
-
|
-
|
|
21
|
бр
|
Интеллектуальная распределительная коробка (модуль управления IPS)
|
21
|
-
|
-
|
|
22
|
О
|
Выход сигнала аварии: модуль MTS,
BCM, аудио/видео и навигационное головное устройство |
22
|
-
|
-
|
|
23
|
Братан
|
Подушка безопасности водителя (2-я ступень — низкая)
|
23
|
-
|
-
|
|
24
|
гр/о
|
Подушка безопасности водителя (2-я ступень — высокая)
|
24
|
-
|
-
|
|
25
|
Б
|
Подушка безопасности пассажира (2-я ступень — высокая)
|
25
|
Ж/Б
|
Выключатель пряжки ремня безопасности пассажира (высокий)
|
|
26
|
р
|
Подушка безопасности пассажира (2-я ступень — низкая)
|
26
|
Вт
|
Выключатель замка ремня безопасности пассажира (низкий)
|
|
27
|
л
|
Контрольная лампа (-)
|
27
|
П/Б
|
Боковая подушка безопасности водителя (высокая)
|
|
|
|
|
28
|
О/Б
|
Боковая подушка безопасности водителя (низкая)
|
|
|
|
|
29
|
гр
|
Боковая подушка безопасности пассажира (низкая)
|
|
|
|
|
30
|
ж/б
|
Боковая подушка безопасности пассажира (высокая)
|
|
|
|
|
31
|
г
|
Шторка безопасности пассажира (высокая)
|
|
|
|
|
32
|
Вт
|
Шторка безопасности пассажира (низкая)
|
|
|
|
|
33
|
Д
|
Натяжитель якоря водителя (низкий)
|
|
|
|
|
34
|
гр
|
Натяжитель якоря водителя (высокий)
|
|
|
|
|
35
|
л
|
Натяжитель якоря пассажира (высокий)
|
|
|
|
|
36
|
Вт
|
Натяжитель якоря пассажира (низкий)
|
|
|
|
|
37
|
-
|
-
|
|
|
|
|
38
|
г
|
Датчик положения направляющей сиденья водителя (высокий)
|
|
|
|
|
39
|
Б
|
Датчик положения направляющей сиденья водителя (низкий)
|
