Kia Soul EV: Высоковольтная аккумуляторная система / Аккумуляторная батарея Компоненты и расположение компонентов
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Аккумуляторная система электромобиля
/
Аккумуляторная система высокого напряжения
/ Компоненты аккумуляторной батареи в сборе и расположение компонентов
| Компоненты |

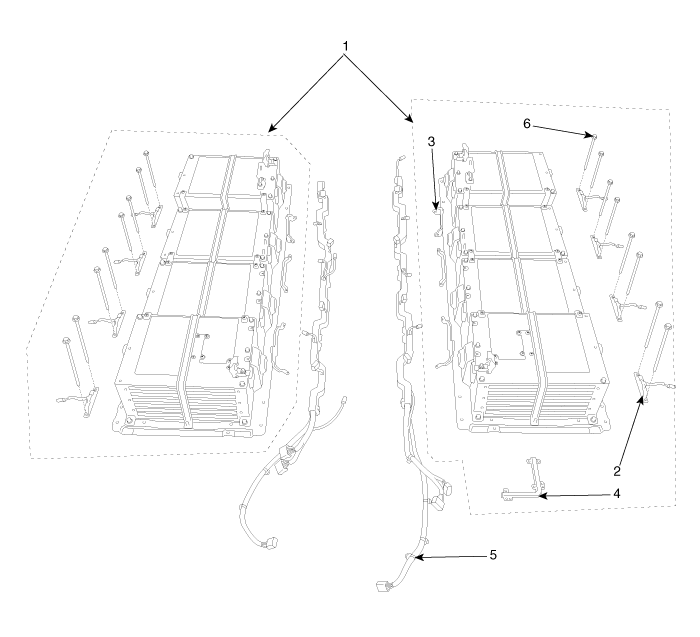

| Без системы нагрева высокого напряжения |
|
1. Сборка блока высоковольтных батарей
2. Устройство для задержания беглецов (RAD) 3. Сборная шина |
4. Датчик температуры на входе
5. Жгут проводов датчика напряжения и температуры 6. Болт |

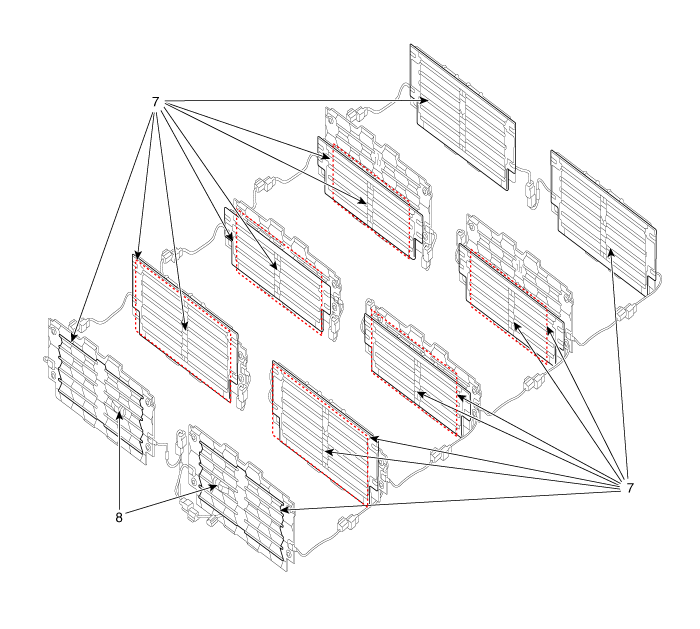

| С системой нагрева высокого напряжения |
|
1. Сборка блока высоковольтных батарей
2. Устройство для задержания беглецов (RAD) 3. Сборная шина 4. Датчик температуры на входе |
5. Жгут проводов датчика напряжения и температуры
6. Болт 7. Нагреватель высоковольтной батареи 8. Датчик температуры нагревателя высоковольтной батареи |
Технические характеристики аккумуляторной батареи
Спецификация
ЭлементСпецификацияПримечаниеЯчейка96-Номинальное напряжение (В)3602 Ячейки подключены параллельноЕмкость (Ач)75-Энергия (кВтч)27-Вес (кг)203-Система охлажденияВоздушное охлаждениеПринудительное воздушное охлаждение
ДетальСпец...
Процедуры ремонта аккумуляторной батареи в сборе
осмотр
При снятии аккумуляторной батареи для осмотра
аккумуляторная система, его можно подключить к транспортному средству с помощью SST
0К918-Э4100, 0К375-Э4100, 0К375-Э4...
