Kia Soul EV: высоковольтная аккумуляторная система / Описание и работа

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Аккумуляторная система электромобиля / Аккумуляторная система высокого напряжения / Описание и работа

Описание
Сборка аккумуляторной системы высокого напряжения
Для подачи электроэнергии высокого напряжения 360В к электродвигателю
Для экономии электроэнергии, вырабатываемой системой рекуперативного торможения
Заряжается быстрой зарядкой или обычной зарядкой

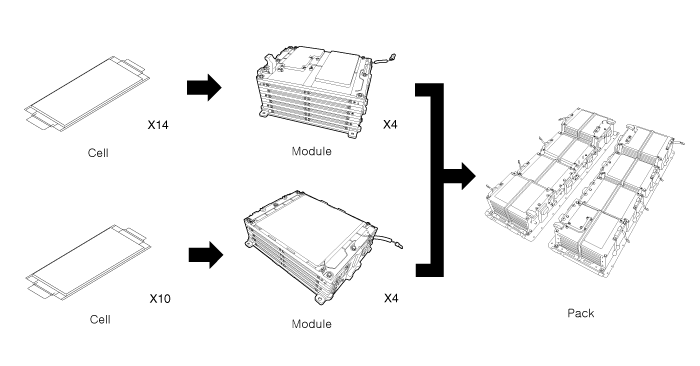

Сборка блока батарей высокого напряжения
Тип: литий-ионный полимер

Ячейка : Минимальная единица, которая экономит электрическую энергию, преобразованную из химической энергии.
Модуль: количество ячеек в серии
Пакет: количество модулей в серии
Компоненты и расположение компонентов
Компоненты Сборка аккумуляторной системы высокого напряжения 1. Сборка аккумуляторной системы высокого напряжения2. Сборка блока батарей высокого напряжения3. PRA (узел силового реле) 4. Корпус5. QRA (реле быстрой зарядки ...
Схематические диаграммы
Схема системы Сборка аккумуляторной системы высокого напряжения Схема системы ...
