Kia Soul EV: система аккумуляторной батареи высокого напряжения / узел силового реле (PRA), описание и работа

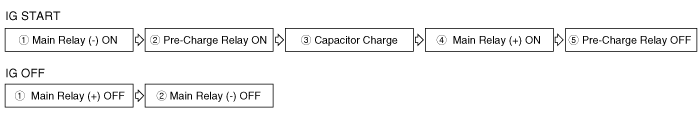

Узел силового реле (ПРА) установлен в высоковольтной сборка аккумуляторной системы и состоит из основных реле, которые контролируют высокое напряжение, реле предварительной зарядки, резистор предварительной зарядки и ток батареи датчик. PRA контролирует высокое напряжение 360 В между высоковольтным аккумуляторная батарея и соединительная коробка высокого напряжения управляющим сигналом ЭБУ BMS.

Процедуры ремонта аккумуляторной батареи в сборе

осмотр При снятии аккумуляторной батареи для осмотра аккумуляторная система, его можно подключить к транспортному средству с помощью SST 0К918-Э4100, 0К375-Э4100, 0К375-Э4...

Узел силового реле (PRA) Процедуры ремонта

Удаление • Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности». и осторожность» перед выполнением любых работ, связанных с высоким напряжением. система. Неудача т...
