Передний ремень безопасности

Компоненты и расположение компонентов

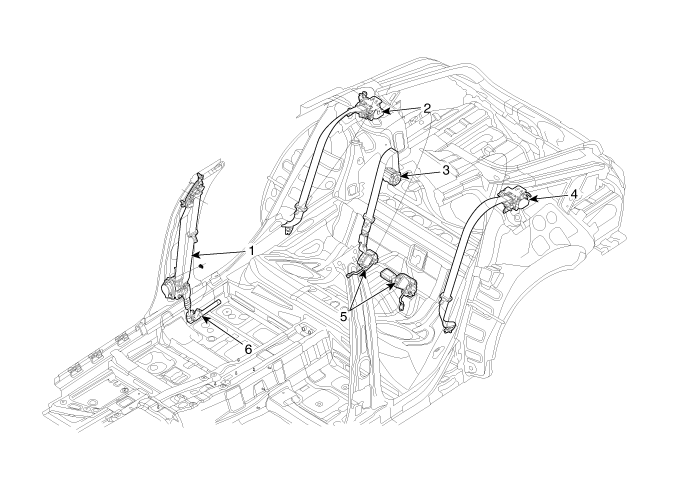

Компоненты

Натяжитель переднего ремня безопасности

Компоненты и расположение компонентов

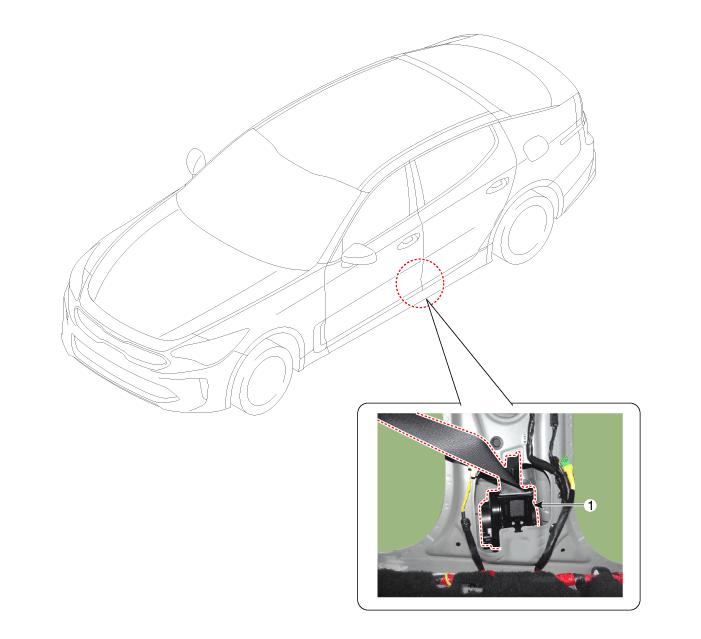

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите обивку центральной стойки.

   (См. Отделка салона — «Отделка центральной стойки»)

2. 2

   Отделите верхний анкер переднего ремня безопасности (А) после ослабления крепления. болт.

   Момент затяжки : 39,2–54 Н·м



3. 3

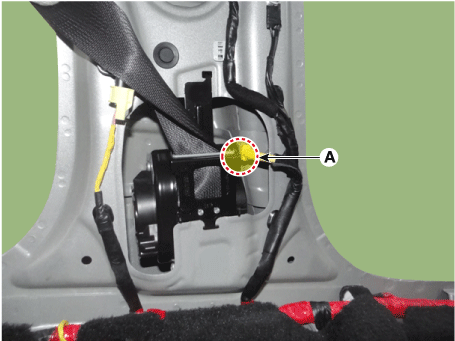

   Отсоедините разъем натяжителя переднего ремня безопасности (А).



4. 4

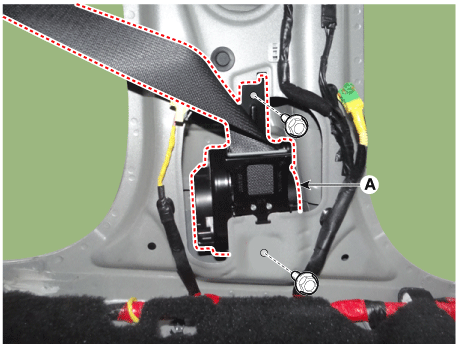

   Снимите натяжитель переднего ремня безопасности (А), предварительно ослабив крепление. болт.

   Момент затяжки :

   Нижний: 39,2–54 Н·м

   Верхний: 7,8–11,8 Н·м



5. 5

   Установите в порядке, обратном снятию.

Регулятор высоты

Компоненты и расположение компонентов

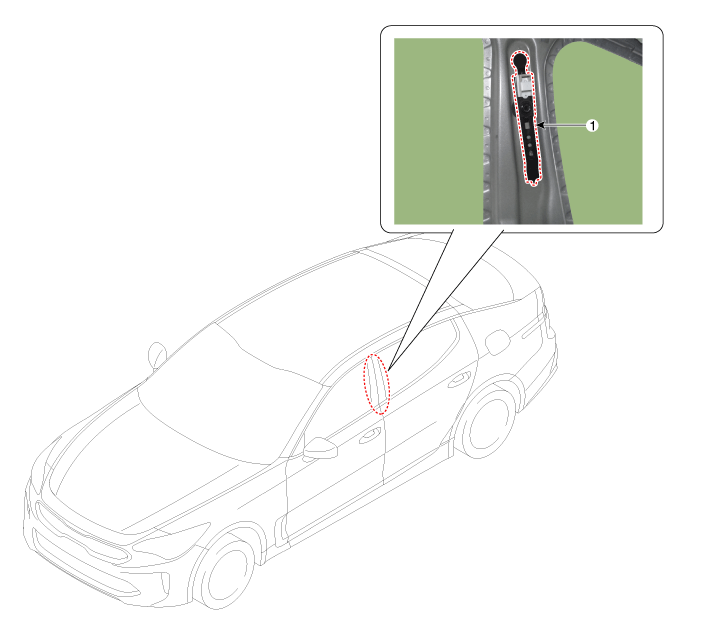

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите верхний анкер ремня безопасности переднего сиденья.

   (См. Передний ремень безопасности — «Натяжитель переднего ремня безопасности»)

2. 2

   Ослабив крепежные болты, снимите регулятор высоты (А).

   Момент затяжки : 39,2–54 Н·м



3. 3

   Установите в порядке, обратном снятию.

Пряжка переднего ремня безопасности

Компоненты и расположение компонентов

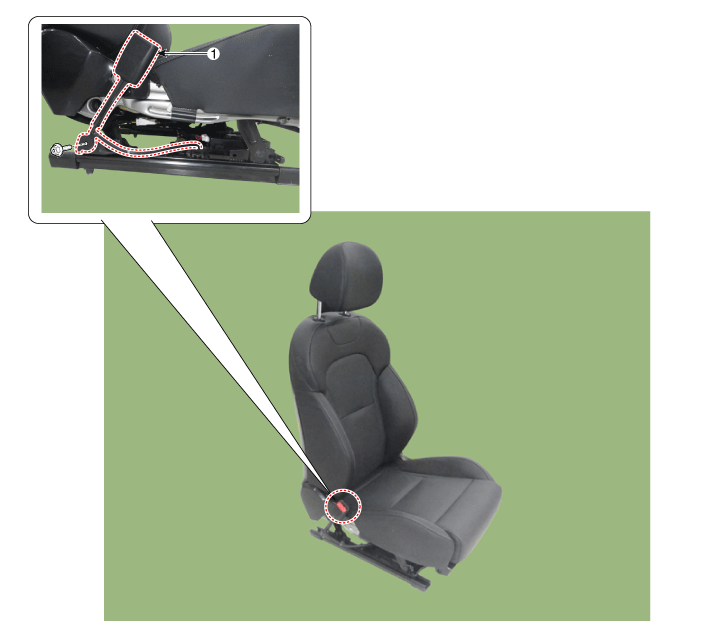

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите переднее сиденье в сборе.

   (См. Переднее сиденье — «Переднее сиденье в сборе»)

2. 2

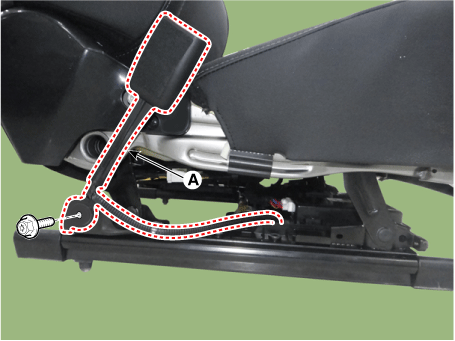

   Снимите замок переднего ремня безопасности (А), предварительно ослабив крепежный болт.

   Момент затяжки : 39,2–54 Н·м



3. 3

   Установите в порядке, обратном снятию.
