Kia Stinger: система полного привода (AWD)
Специальные сервисные инструменты
| Специальные сервисные инструменты |
|
Название/номер инструмента
|
Иллюстрация
|
Описание
|
|
Установщик сальника (главный вал)
0К473-ДЖ5100 |
|
Установка сальника раздаточной коробки (главный вал).
Используется с ручкой (09231-H1100) |
|
Установщик сальника (задний фланец)
0К473-ДЖ5200 |
|
Установка сальника раздаточной коробки (задний фланец).
Используется с ручкой (09231-H1100) |
|
Ручка
09231-H1100 |
|
Установка сальника картера коробки передач.
Используется с программой установки (0K473-J5100, 0K473-J5200) |
Описание и работа
| Описание |
| – |
Эта система предназначена для оптимизации характеристик вождения за счет распределения движущая сила на передние и задние колеса активно зависит от дороги состояние и состояние вождения. |
① Распределение движущей силы с электронным управлением
| • |
Величина движущей силы, передаваемой на переднее колесо, равна регулируемый путем точной настройки крутящего момента на электронном Полноприводная раздаточная коробка (Многодисковая) за счет распознавания состояния дороги и состояние вождения от сигналов датчиков, поступающих на ЭБУ полного привода. |
② Взаимный контроль с соответствующей системой управления движением
| • |
Он приобретает наилучшие характеристики при вождении автомобиля благодаря взаимному контролю. с тормозной системой, такой как ABS и VDC. |
| • |
Движущая сила, передаваемая от двигателя и трансмиссии к раздаточная коробка передается на задний дифференциал через карданный вал вал. Передается на передний дифференциал через карданный винт вала, когда требуется работа полного привода. |
| 1. |
Структура раздаточной коробки
|
Процедуры ремонта
| Корректирование |
1. Введение
Необходимо проверить и ввести данные калибровки и код варианта автомобиля. при замене контроллера как характеристика внутреннего фрикционного материалы (пакет сцепления) меняются в зависимости от вождения.
2. Условия создания и метод калибровки
| 1. |

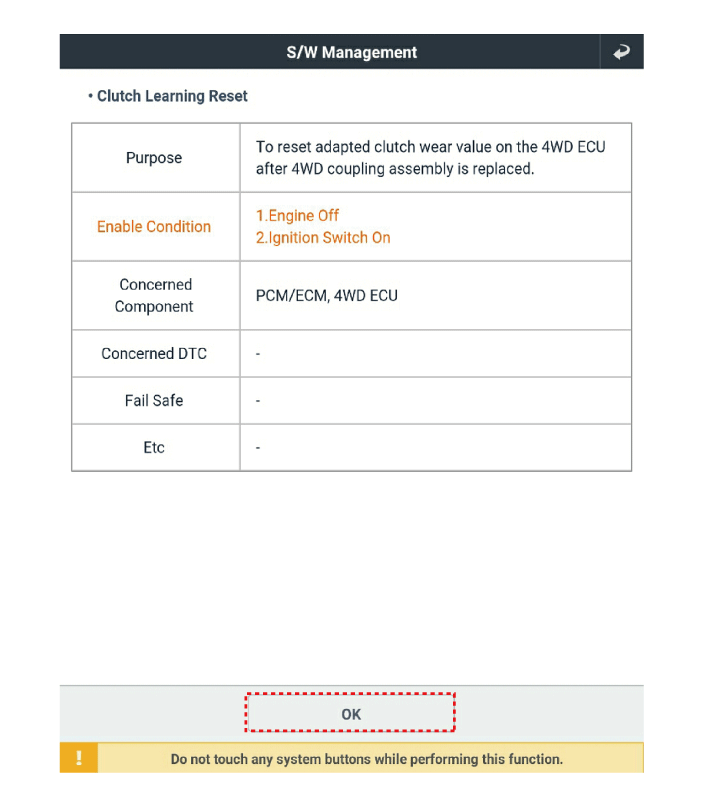

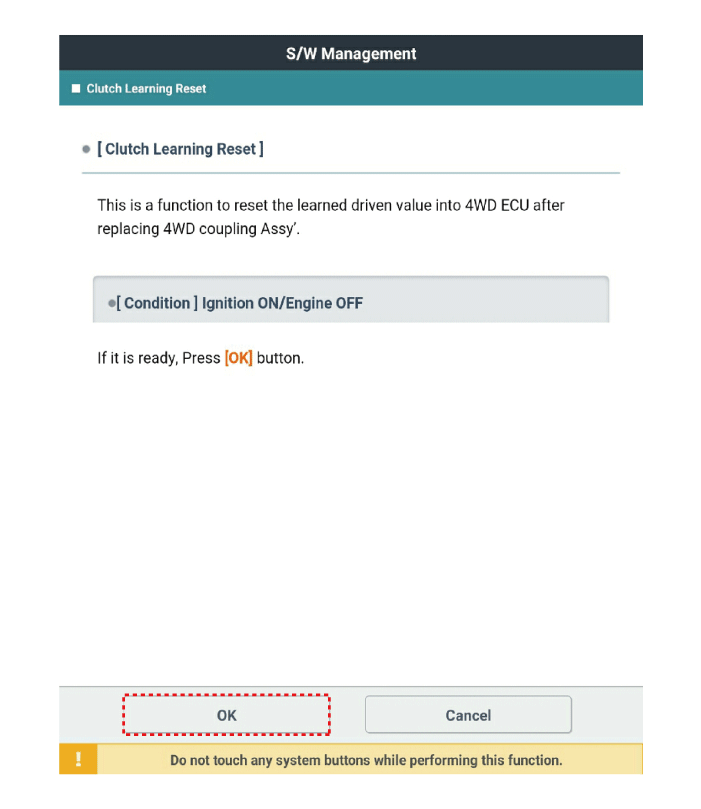

Только в случае замены раздаточной коробки (муфты) в сборе.
|
| 2. |

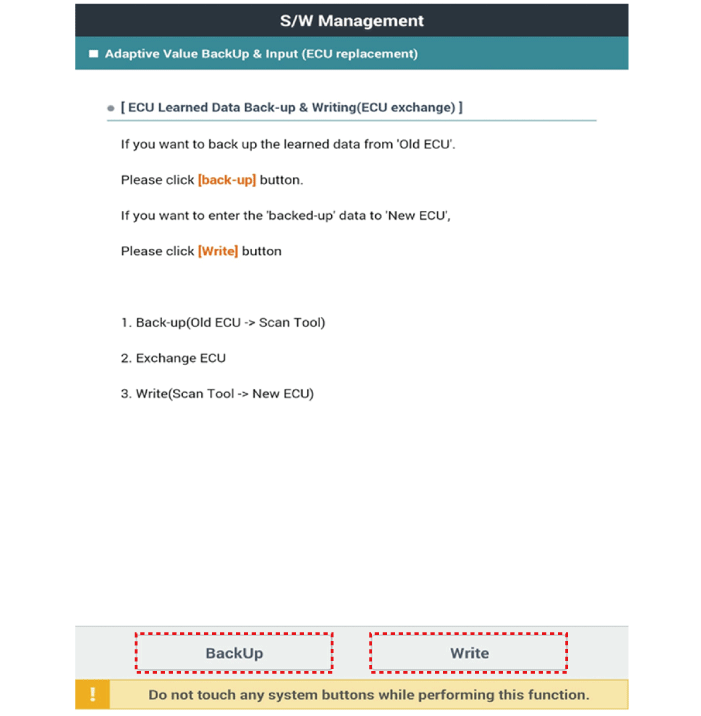

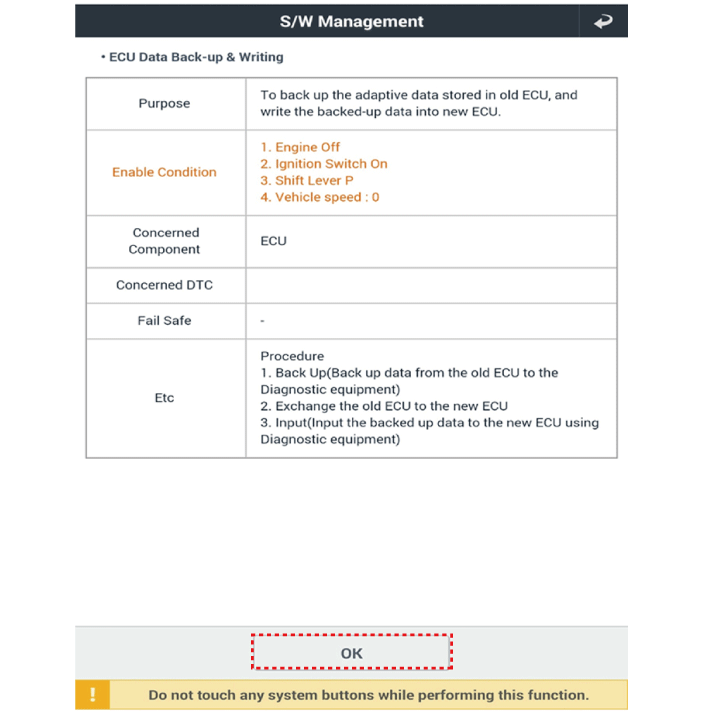

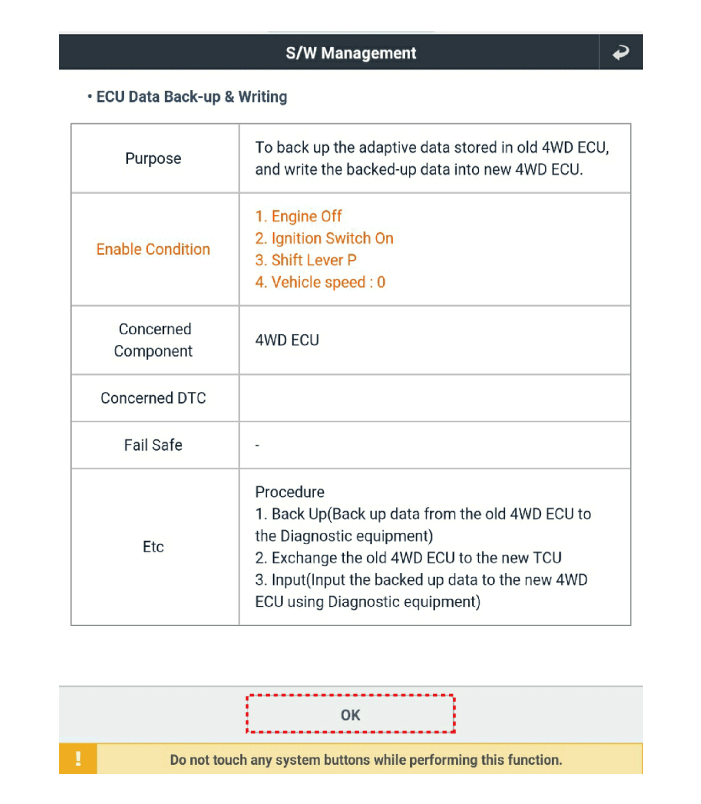

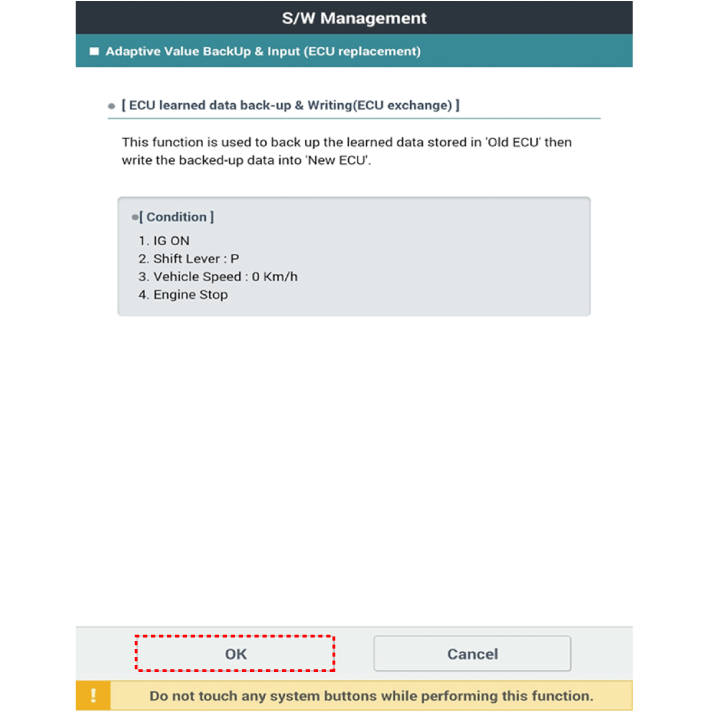

Только при замене ЭБУ.
|
| 3. |

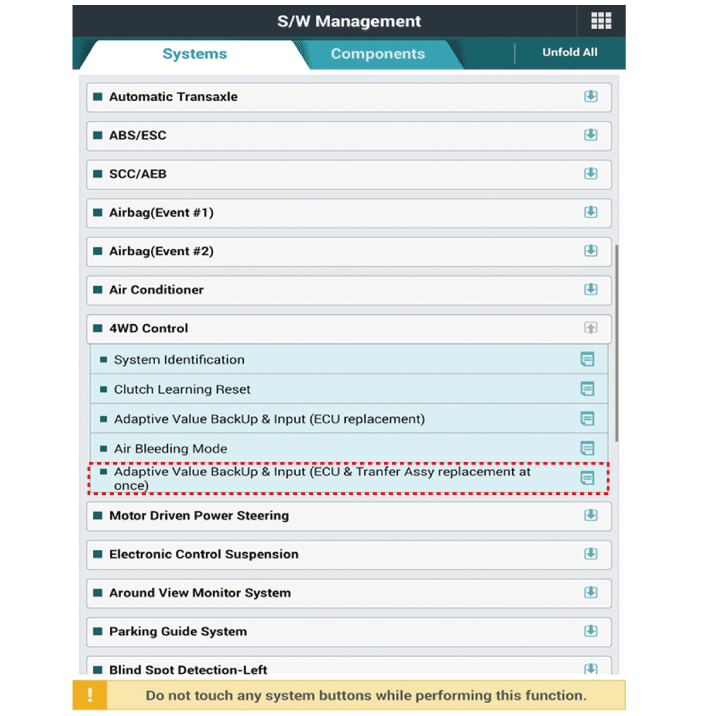

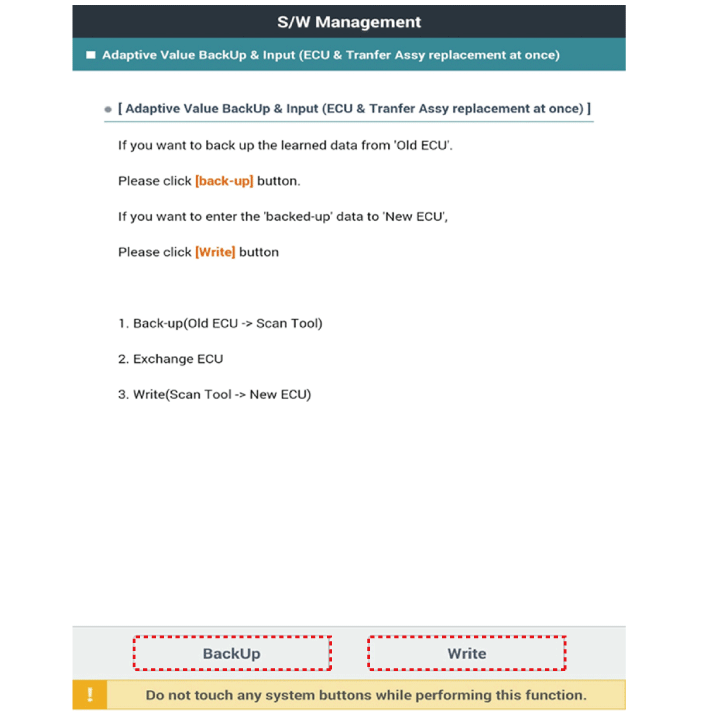

В случае замены раздаточной коробки и ЭБУ.
|
| 4. |

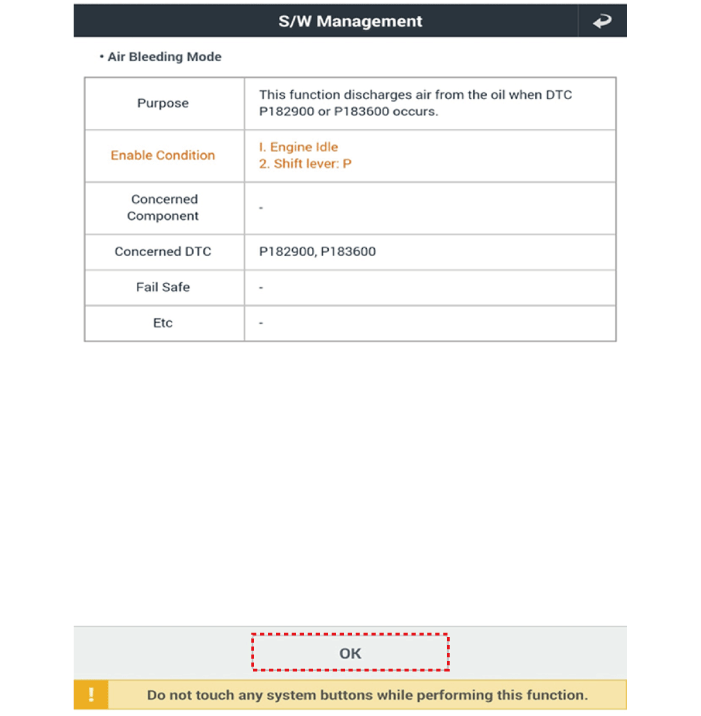

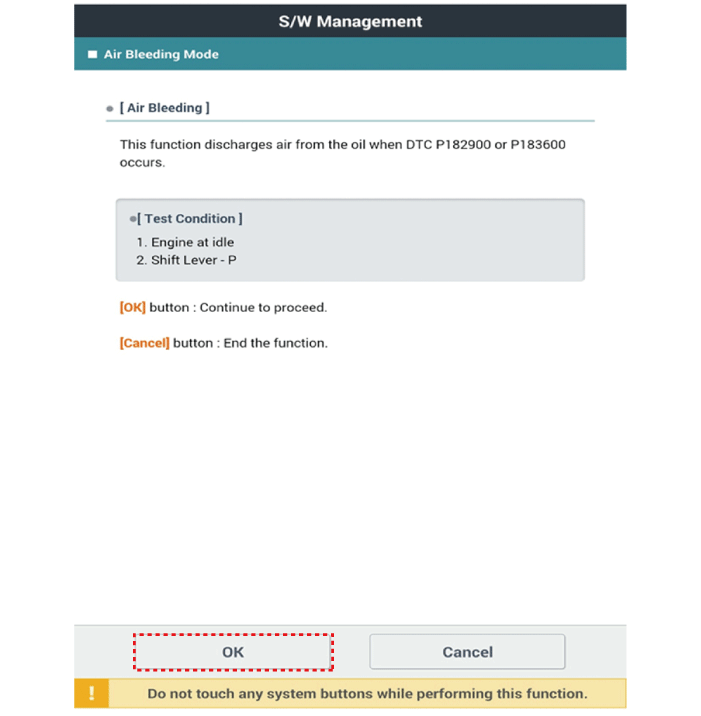

Выполните следующую процедуру в случае появления отказа код (P182900, P183600).
|
Поиск неисправностей
| Поиск неисправностей |
|
Симптом
|
Ожидаемая причина
|
Контрмера
|
|
Утечка масла
|
Утечка масла на соединительной части раздаточной коробки (①)
|
Регулировка или замена, регулировка
|
|
Утечка масла в нижней части раздаточной коробки (①)
|
Регулировка или замена, регулировка
|
|
|
След утечки масла на соединительной части коробки передач (②)
|
Корректирование
|
|
|
Утечка масла в сборочной части приводного вала (③)
|
Регулировка или замена, регулировка
|
|
|
След утечки масла вокруг воздухоотводчика (④)
|
Корректирование
|
|
|
Перевернутая основная кромка сальника (②, ③)
|
Замена
|
|
|
Сдвинутое в сторону сальник (②, ③)
|
Замена
|
|
|
выпавший сальник (②, ③)
|
Замена
|
|
|
Истирание шлица (проверьте, есть ли износ шлица на трансмиссии)
|
Регулировка или замена, регулировка
|
|
|
Шум
|
«Повторяющийся щелчок» во время движения
|
Корректирование
|
|
«Повторяющийся стук» из-под автомобиля при полном повороте
|
Корректирование
|
|
|
«Стук» — шум, возникающий при резком ускорении или резком торможении автомобиля.
- Износ шлица (проверьте, есть ли износ шлица на трансмиссии или нет) |
Регулировка или замена, регулировка
|
|
Площадь утечки
|
Область
|
Прикладной двигатель
|
|
① Соединительная часть/нижняя часть раздаточной коробки
② Соединительная часть трансмиссии ③ Монтажная часть приводного вала ④ Часть воздухоотводчика |
|
Р2.0/2.2
Тета 2.0/2.4 Ню 2.0 |
|
|
Лямбда 3,3/3,5
С 3.0 |
※ Диапазон «регулировки»
| 1. |
Удалите масло или следы утечки смазки |
| 2. |
Проверьте, нет ли в двигателе или трансмиссии утечки масла и потока масла вниз. или нет. |
| 3. |
Проверьте детали, относящиеся к проблемной зоне. |
