Kia Stinger CK 2018-2023 Руководство по ремонту / Передний ремень безопасности / Задняя дверь

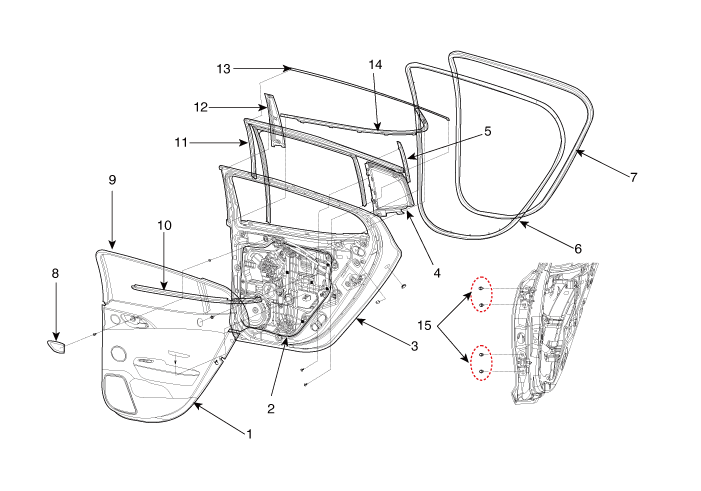

Компоненты и расположение компонентов

Компоненты

1. Панель обшивки задней двери
2. Модуль задней двери
3. Панель задней двери
4. Неподвижное стекло и уплотнитель задней двери
5. Канал привода задней двери
6. Боковой уплотнитель задней двери
7. Боковой уплотнитель кузова задней двери
8. Крышка внутренней ручки задней двери

9. Внутренняя крышка рамы задней двери
10. Внутренний уплотнитель ремня задней двери.
11. Стеклоподъемник задней двери
12. Отделка коробки задней двери
13. Молдинг коробки задней двери
14. Наружный уплотнитель ремня задней двери
15. Петля задней двери

Процедуры ремонта

Корректирование

Регулировка стекла

Проверьте канал стеклохода на наличие повреждений или износа и замените его. если необходимо.

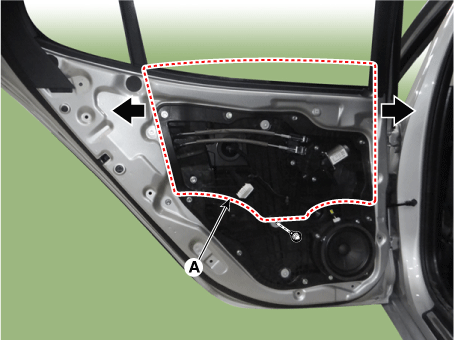

1.	Снимите обивку задней двери. (См. Задняя дверь — «Облицовка задней двери»)

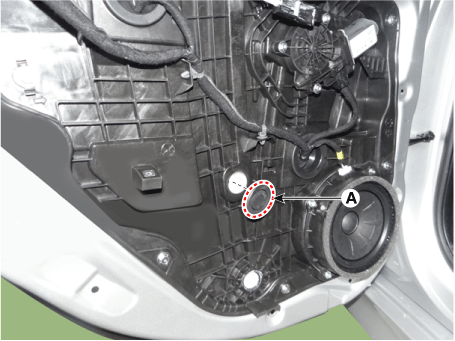

2.	Снимите заглушку отверстия крепления стекла задней двери (А).

3.	Осторожно сдвиньте стекло передней двери (А) до упора крепления стекла. видны болты, затем ослабьте их.

4.	Убедитесь, что стекло движется плавно.

Регулировка дверной защелки

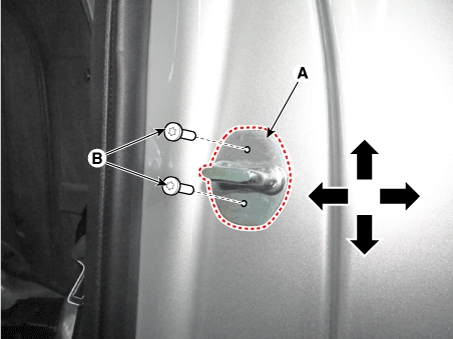

1.	Снимите заднюю крышку фиксатора.

Ослабьте болты (А) ровно настолько, чтобы язычок сдвинулся.

Момент затяжки :

(B): 16,7–21,6 Н·м (1,7–2,2 кгс·м, 12,3–15,9 фунт·фут)

3.	Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.

4.	Удерживая внешнюю ручку, прижмите дверцу к кузову, чтобы убедиться, что ударник допускает посадку заподлицо. Если дверца правильно защелкнулась, затяните винты и перепроверьте.

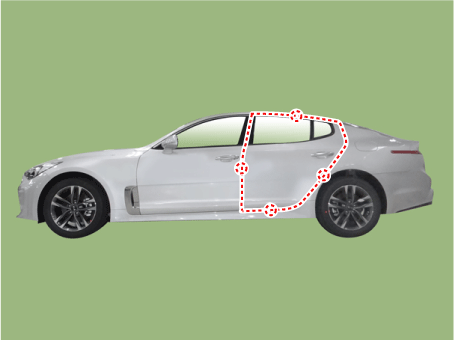

Регулировка положения двери

После установки двери проверьте прилегание заподлицо с прилегающим корпусом панелями, затем проверьте наличие равных зазоров между передней, задней и нижней дверцами. края и тело. Убедитесь, что края двери и корпуса параллельны. До регулировки, замените крепежные болты.

1.	Убедитесь, что края двери и корпуса параллельны.

2.	При регулировке дверей поставьте автомобиль на твердую ровную поверхность.

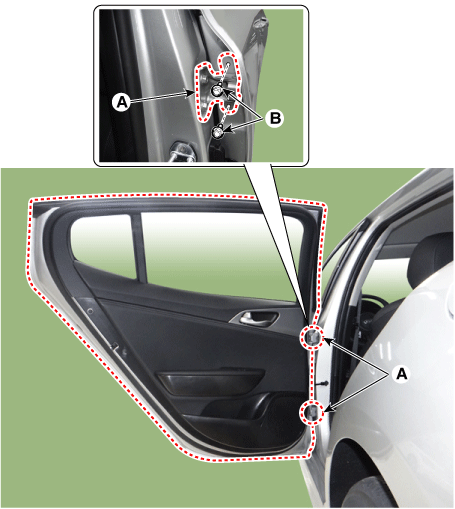

Отрегулируйте на петлях (A):

•	Слегка ослабьте болты крепления двери и вставьте дверь внутрь. и наружу до тех пор, пока он не окажется заподлицо с корпусом.

•	Слегка ослабьте болты крепления петли и сдвиньте дверь назад. и вперед или вверх и вниз по мере необходимости, чтобы выровнять зазоры.

•	Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь. при регулировке двери.

Момент затяжки :

(B): 21,6–26,5 Н·м (2,2–2,7 кгс·м, 15,9–19,5 фунт·фут)

(C): 37,3–41,2 Н·м (3,8–4,2 кгс·м, 27,5–30,4 фунт·фут)

4.	Смажьте шарнирные части шарниров, указанные стрелками.

5.	Проверьте наличие утечек воды.
