Kia Stinger: система рулевого управления
Процедуры ремонта
| Процедура настройки услуги |
Игра на руле осмотр
| 1. |
Поверните руль так, чтобы передние колеса смотрели прямо предстоящий. |
| 2. |

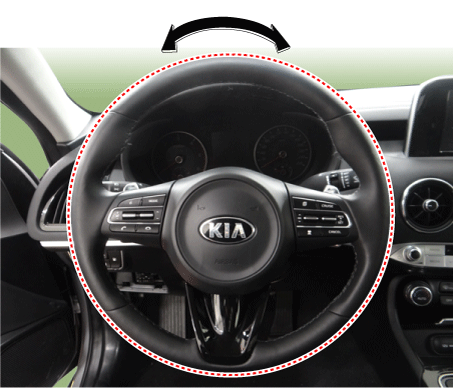

Измерьте расстояние, на которое можно повернуть руль, не двигаясь передние колеса.
|
| 3. |
Если люфт превышает нормативное значение, осмотрите рулевую колонку, вал, и связи. |
Проверка стационарного Рулевое усилие
| 1. |
Установите автомобиль на ровной поверхности и установите рулевое колесо в прямом положении. |
| 2. |
Запустите двигатель и несколько раз поверните рулевое колесо от упора до упора. раз, чтобы прогреть жидкость гидроусилителя руля. |
| 3. |

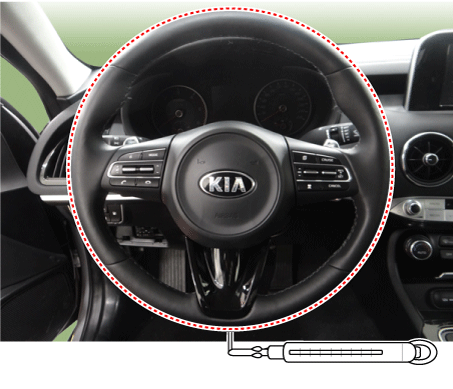

Прикрепите пружинную шкалу к рулевому колесу. На холостых оборотах потяните шкале и прочтите ее, как только шины начнут вращаться.
|
| 4. |
Если измеренное значение превышает стандартное значение, проверьте рулевой механизм. коробка. |
Поиск неисправностей
| Поиск неисправностей |
|
Симптом
|
Вероятная причина
|
Средство
|
|
Игра в рулевом управлении
|
Ослабленная заглушка хомута
|
Затяните
|
|
Ослаблены болты крепления рулевого механизма
|
Затяните
|
|
|
Ослабленный или изношенный наконечник рулевой тяги
|
Затяните или замените при необходимости
|
|
|
Рулевое колесо не возвращается должным образом
|
Чрезмерное сопротивление повороту наконечника рулевой тяги
|
Заменять
|
|
Заглушка бугеля чрезмерно затянута
|
Регулировать
|
|
|
Рулевая тяга и/или шаровой шарнир не вращаются плавно
|
Заменять
|
|
|
Неплотное крепление монтажного кронштейна коробки передач и/или изношенный шарнир рулевого вала
|
Затяните
|
|
|
Износ шарнира рулевого вала и/или втулки кузова
|
Исправьте или замените
|
|
|
Стук или стук в рейке и шестерне
|
Ослабленный кронштейн коробки передач
|
Затяните
|
|
Ослаблен наконечник рулевой тяги и/или шаровой шарнир
|
Затяните
|
|
|
Износ поперечной рулевой тяги и/или шарового шарнира
|
Заменять
|
TPMS-приемник
Описание и работа
Операция
1.
Общие функции
•
Автообучение происходит только один раз за цикл зажигания.
...
Технические характеристики
Сервисные данные
Технические характеристики
Элемент
Спецификация
Тип
Рулевое управление с электроприводом
Рулевой механизм
Тип
...
