Специальные сервисные инструменты

Название/номер инструмента	Иллюстрация	Описание
Расширитель поршня 09581-11000		Разведение поршня переднего дискового тормоза

Процедуры прокачки тормозов

Корректирование

Прокачка тормозной системы

•	Не используйте повторно слитую жидкость.

•	Всегда используйте оригинальную тормозную жидкость DOT3/DOT4. Использование неоригинальной тормозной жидкости DOT3/DOT4 может вызвать коррозию. и сократить срок службы системы.

•	Избегайте загрязнения тормозной жидкости, держите ее подальше от грязи. или другие посторонние предметы.

•	Не проливайте тормозную жидкость на автомобиль, так как это может повредить краска; если тормозная жидкость попала на краску, немедленно смойте ее с водой.

•	Резервуар на главном цилиндре должен быть на отметке MAX (верхний). отметка уровня в начале процедуры прокачки и проверяется после прокачать каждый тормозной суппорт.

1.	Убедитесь, что тормозная жидкость в бачке заполнена до отметки MAX. (верхняя) линия уровня.

2.	Попросите кого-нибудь несколько раз медленно нажать на педаль тормоза, а затем нажмите давление.

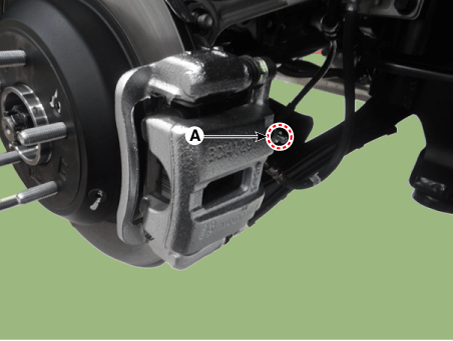

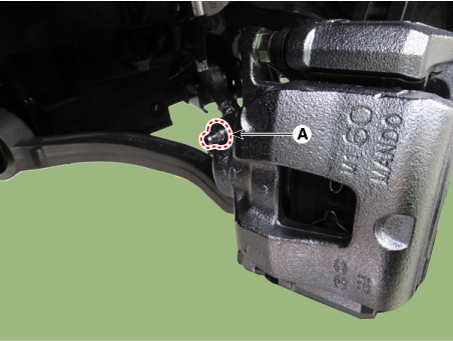

Ослабьте винт для прокачки заднего правого тормоза (А), чтобы воздух побег из системы. Затем надежно затяните прокачной винт.

[Нормальный тормоз]

Передний

Задний

[тормоз Брембо]

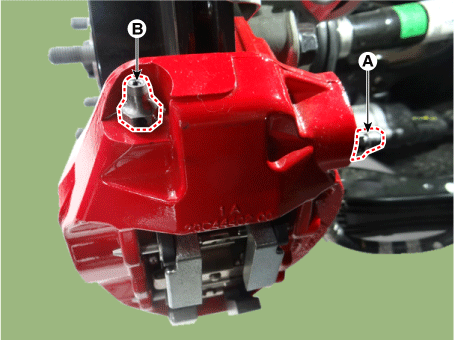

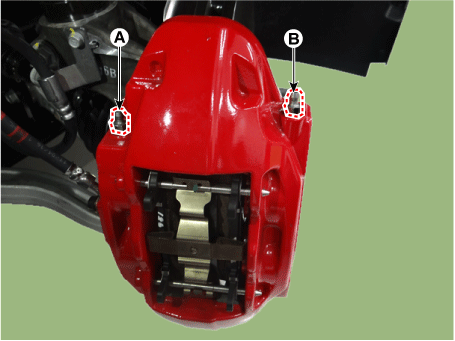

Дайте внутреннему (A) воздуху стравиться, а затем дайте внешнему (B) воздуху при процедуре прокачки brembo тормозной воздух.

Передний

Задний

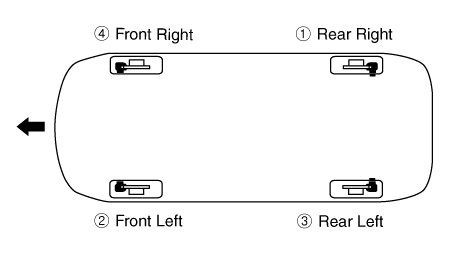

4.	Повторите процедуру для всех колес в последовательности, показанной ниже, пока в жидкости больше не появляются пузырьки воздуха. [Нормальный тормоз] [тормоз Брембо]

Заполните бачок главного цилиндра до отметки MAX (верхняя) уровня.

Не используйте повторно старую тормозную жидкость. Используйте только новую чистую тормозную жидкость.

ESP Прокачка тормозов Система

Следуйте этой процедуре, чтобы обеспечить адекватный выпуск воздуха и заполнение ESP. блок, тормозные магистрали и главный цилиндр тормозной жидкостью.

Снимите крышку бачка и наполните бачок тормозной жидкостью.

•	Если на окрашенной поверхности есть тормозная жидкость, промойте ее. его немедленно.

•	При сбросе давления не нажимайте педаль тормоза.

•	Рекомендуемая жидкость: DOT3 или DOT4.

2.	Подсоедините прозрачную пластиковую трубку к штуцеру прокачки колесного цилиндра и вставьте другой конец трубки в наполовину заполненную прозрачную пластиковую бутылку.

3.	Подключите KDS к разъему канала передачи данных, расположенному под приборной панелью. панель.

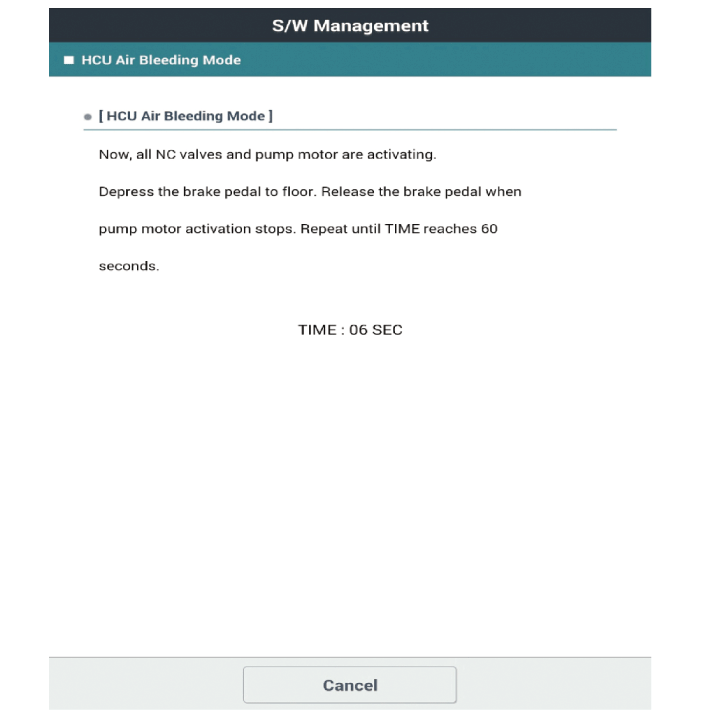

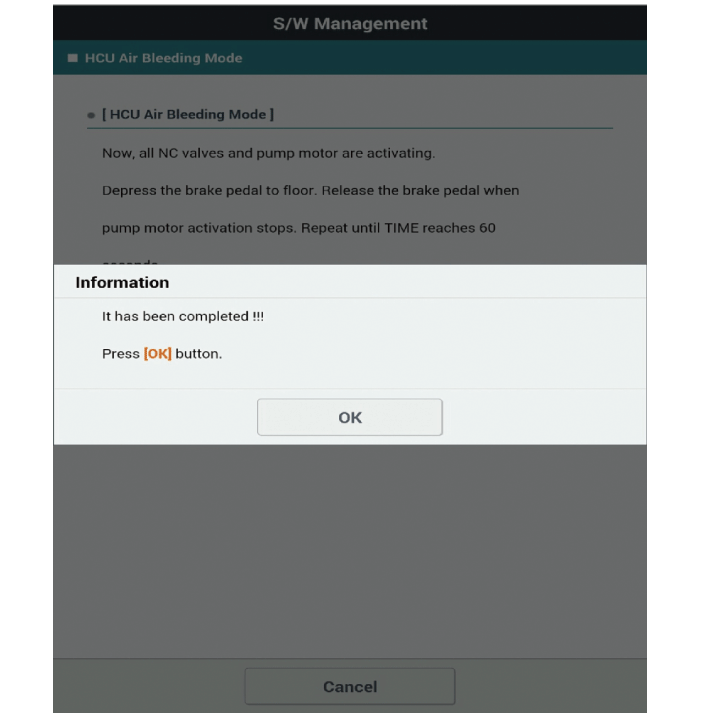

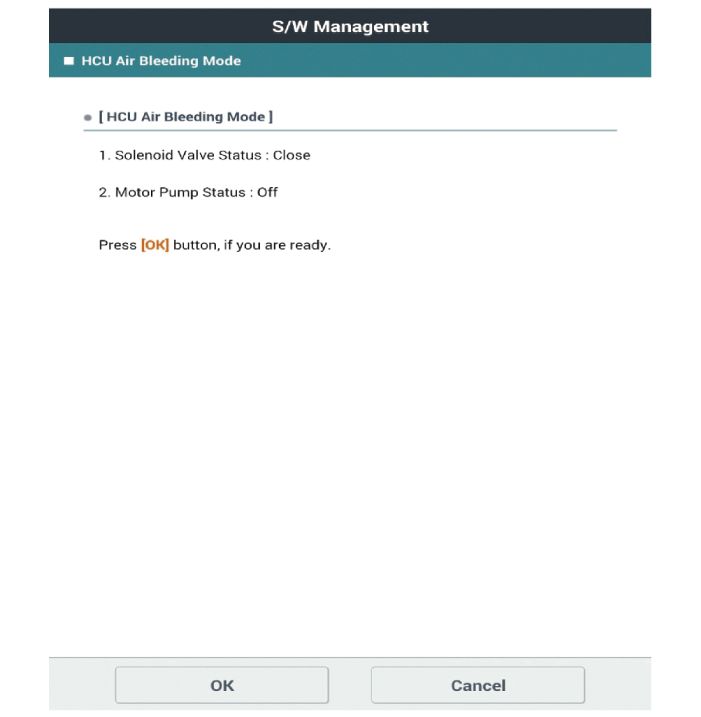

Выберите и действуйте в соответствии с инструкциями на экране KDS.

•	Соблюдайте максимальное время работы двигателя ESP на КДС, чтобы мотопомпа не сгорела.

(1)	Выберите название автомобиля.

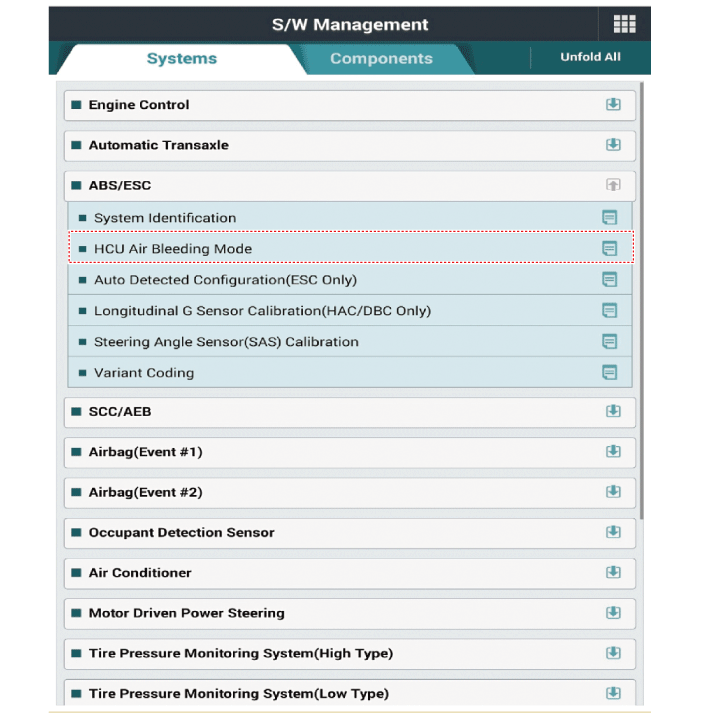

(2)	Выберите систему ABS/ESP.

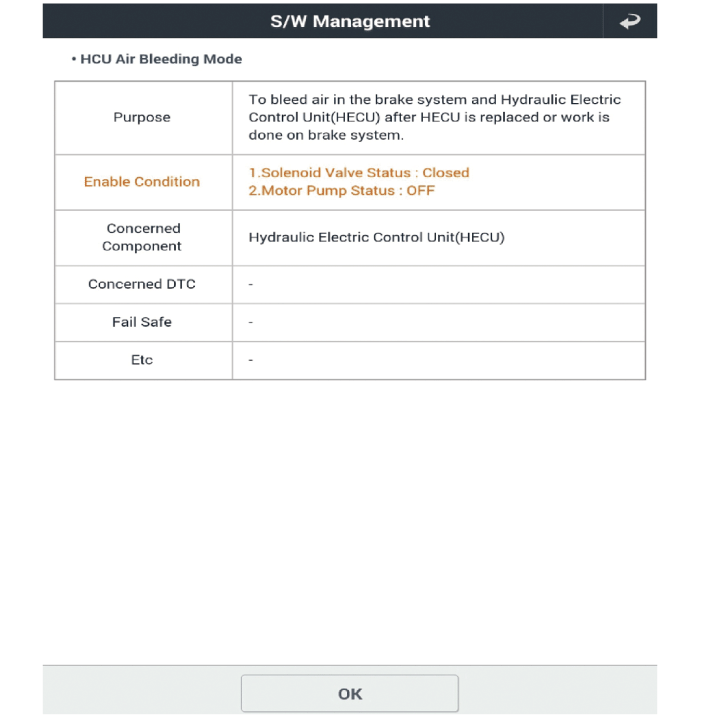

(3)	Выберите режим выпуска воздуха HCU.

Нажмите на педаль тормоза несколько раз, а затем ослабьте винт для выпуска воздуха. пока жидкость не начнет вытекать без пузырьков. Затем закройте сливной винт (А).

[Нормальный тормоз]

Передний

Задний

[тормоз Брембо]

Передний

Задний

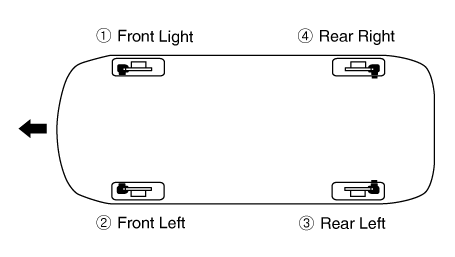

6.	Повторяйте шаг 5 в порядке, показанном ниже, пока не останется пузырьков. жидкости для каждого колеса. [Нормальный тормоз] [тормоз Брембо]

Затяните винт прокачки.

Момент затяжки стравливающего винта:

17 дюймов: 6,9–12,7 Н·м (0,7–1,3 кгс·м, 5,1–9,4 фунт-фут)

18 дюймов: 16,7–19,6 Н·м (1,7–2,0 кгс·м, 12,3–14,4 фунт·фут)

Поиск неисправностей

Таблица признаков проблем

Используйте приведенную ниже таблицу, чтобы найти причину проблемы. Цифры указывают приоритет вероятной причины проблемы.

Проверяйте каждую часть по порядку.

При необходимости замените эти детали.

Симптом	Ожидаемая причина	Контрмера
Нижняя педаль или губчатая педаль	Тормозная система (течь масла)	Ремонт
	Тормозная система (приток воздуха)	Процедура выпуска воздуха
	Уплотнение поршня (изношено или повреждено)	Заменять
	Отделение задних тормозных колодок (неправильная регулировка)	Регулировать
	Главный цилиндр (неисправность)	Заменять
Перетаскивание тормоза	Свободный отрыв педали тормоза (минимум)	Регулировать
	Длина троса стояночного тормоза (проблемы с регулировкой)	Регулировать
	Трос стояночного тормоза (зажат)	Ремонт
	Отделение задних тормозных колодок (проблема регулировки)	Регулировать
	Подкладка и подкладка (скрученные или треснувшие)	Заменять
	Поршень (в ловушке)	Заменять
	Поршень (замороженный)	Заменять
	Анкер или возвратная пружина (неисправность)	Заменять
	Бустерная система (утечка вакуума)	Ремонт
	Главный цилиндр (неисправность)	Заменять
Неровный тормоз	Поршень (в ловушке)	Заменять
Неровный тормоз	Подкладка и подкладка (масляные пятна, трещины или искривления)	Заменять
Тяжелая педаль и проблемы с тормозом	Тормозная система (течь масла, подсос воздуха)	Выполните процедуру стравливания воздуха
	Колодка или накладка (изношена)	Заменять
	Прокладка или подкладка (треснутая или скрученная)	Заменять
	Отделение задних тормозных колодок (проблема регулировки)	Регулировать
	Прокладка или подкладка (масляное пятно)	Заменять
	Подкладка или подкладка (скользкая)	Заменять
	Диск (поцарапанный)	Заменять
	Бустерная система (утечка вакуума)	Ремонт
Шум от тормоза	Прокладка или подкладка (треснутая или скрученная)	Заменять
	Ослабление колесного болта и суппорта	Регулировать
	Проблемы со скольжением колодки (неравномерный износ колодки)	Заменять
	Подкладка или подкладка (грязная)	Уборка
	Подкладка или подкладка (скользкая)	Замена колодки
	Анкер или возвратная пружина (неисправность)	Заменять
	Прокладка тормозной колодки (повреждена)	Заменять
	Прижимная пружина (повреждена)	Заменять
	Инородное тело застряло между диском и колодкой	Уборка
	Коррозия на диске	Тест-драйв тормозов и чистка * избавиться от коррозии при трении во время тест-драйва тормоза
	Пещерный диск	Заменять
Не полностью работает на тормозе (при высокой скорости движения)	Колодка или накладка (изношена)	Заменять
	Главный цилиндр (неисправность)	Заменять
Тормозная вибрация	Усилитель тормозов (утечка вакуума)	Ремонт
	Свободное разделение педали	Регулировать
	Главный цилиндр (неисправность)	Заменять
	Повреждена крышка главного цилиндра	Заменять
	Повреждена тормозная магистраль	Заменять
	Проблема возврата суппорта (пока шина вращается, проверьте шум)	Заменять
	Преобразованный диск	Заменять
