Симптомы
|
Подозрительная область
|
Средство
|
Пропуски зажигания в двигателе с ненормальным внутренним низким шумом двигателя.
|
Изношенные подшипники коленчатого вала
Ослаблен или не соответствует спецификации маховик двигателя
|
При необходимости замените коленчатый вал и подшипники.
При необходимости отремонтируйте или замените маховик.
|
Изношенные поршневые кольца
(Расход масла может вызвать или не вызвать пропуски зажигания в двигателе.)
|

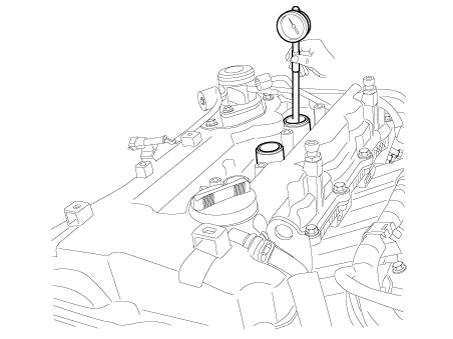

Осмотрите цилиндр на предмет потери компрессии.
Отремонтируйте или замените при необходимости.
|
Изношенные упорные подшипники коленчатого вала
|
Замените коленчатый вал и подшипники по мере необходимости.
|
Пропуски зажигания двигателя с ненормальным шумом клапанного механизма.
|
Заклинившие клапаны.
(Нагар на штоке клапана)
|
Отремонтируйте или замените при необходимости
|
Чрезмерно изношенная или смещенная цепь ГРМ
Зазоры клапанов не соответствуют спецификации
|
При необходимости замените цепь ГРМ и звездочку.
|
Износ кулачков распределительного вала.
|
Замените распределительный вал и толкатели клапанов.
|
Пропуски зажигания двигателя с расходом охлаждающей жидкости
|
|
•
|
Неисправная прокладка ГБЦ или другое повреждение ГБЦ
и система охлаждения блока цилиндров.
|
|
•
|
Расход охлаждающей жидкости может привести или не привести к перегреву двигателя.
|
|
|
•
|
Осмотрите головку блока цилиндров и блок цилиндров на наличие повреждений
каналы охлаждающей жидкости и/или неисправная прокладка головки блока цилиндров.
|
|
•
|
Отремонтируйте или замените при необходимости.
|
|
Пропуски зажигания двигателя с чрезмерным расходом масла
|
Износ клапанов, направляющих и/или сальников штока клапана.
|
Отремонтируйте или замените при необходимости.
|
Изношенные поршневые кольца.
(Расход масла может или не может привести к пропуску зажигания в двигателе)
|
|
•
|
Осмотрите цилиндр на предмет потери компрессии.
|
|
•
|
Отремонтируйте или замените при необходимости.
|
|
Шум двигателя при запуске, но длится всего несколько секунд.
(Проверьте и сравните с заведомо исправным автомобилем, чтобы определить нормальное состояние.)
|
Неправильная вязкость масла
|
|
•
|
Залейте масло правильной вязкости.
|
|
Износ упорного подшипника коленчатого вала.
|
|
•
|
Осмотрите упорный подшипник и коленчатый вал.
|
|
•
|
Отремонтируйте или замените при необходимости.
|
|
Повышенный шум двигателя, независимо от оборотов двигателя.
|
Низкое давление масла
|
Отремонтируйте или замените при необходимости.
|
Сломанная пружина клапана.
|
Замените пружину клапана.
|
Изношенные или грязные толкатели клапанов.
|
Замените толкатели клапанов.
|
Растянутая или сломанная цепь ГРМ и/или поврежденные зубья звездочки.
|
Замените цепь ГРМ и звездочки.
|
Износ натяжителя цепи ГРМ, если он есть.
|
При необходимости замените натяжитель цепи ГРМ.
|
Износ кулачков распределительного вала.
|
|
•
|
Осмотрите кулачки распределительного вала.
|
|
•
|
При необходимости замените распределительный вал и толкатели клапанов.
|
|
Зазоры клапанов не соответствуют спецификации
Износ направляющих клапанов или стержней клапанов.
|
Осмотрите клапаны и направляющие клапанов, затем отремонтируйте или замените их при необходимости.
|
Заклинившие клапаны. (Нагар на штоке клапана или седле клапана может привести к
оставаться открытым.
|
Осмотрите клапаны и направляющие клапанов, затем отремонтируйте или замените их при необходимости.
|
Изношен приводной ремень, натяжитель, натяжитель и подшипник.
|
Замените по мере необходимости
|
Низкий уровень шума двигателя, независимо от частоты вращения коленчатого вала.
|
Низкое давление масла
|
Отремонтируйте или замените при необходимости
|
Ослабленный или поврежденный маховик.
|
Отремонтируйте или замените маховик.
|
Повреждение масляного поддона, контакт с сеткой масляного насоса.
|
|
•
|
Осмотрите масляный поддон.
|
|
•
|
Осмотрите сетку масляного насоса.
|
|
•
|
Отремонтируйте или замените при необходимости.
|
|
Сетка масляного насоса ослаблена, повреждена или забита.
|
|
•
|
Осмотрите сетку масляного насоса.
|
|
•
|
Отремонтируйте или замените при необходимости.
|
|
Чрезмерный зазор между поршнем и цилиндром.
|
|
•
|
Осмотрите поршень, поршневой палец и отверстие цилиндра.
|
|
•
|
Отремонтируйте или замените при необходимости.
|
|
Чрезмерный зазор между поршневым пальцем и поршнем
|
|
•
|
Осмотрите поршень, поршневой палец и шатун.
|
|
•
|
Отремонтируйте или замените при необходимости.
|
|
Чрезмерный зазор в шатунном подшипнике
|
Осмотрите следующие компоненты и при необходимости отремонтируйте или замените их.
|
•
|
Соединительные стержни.
|
|
•
|
Шайбы коленчатого вала.
|
|
Чрезмерный зазор подшипника коленчатого вала
|
Осмотрите следующие компоненты и при необходимости отремонтируйте или замените.
|
•
|
Подшипники коленчатого вала.
|
|
•
|
Коренные шейки коленвала.
|
|
Неправильная установка поршня, поршневого пальца и шатуна
|
|
•
|
Убедитесь, что поршневые пальцы и шатуны установлены правильно.
|
|
•
|
Ремонт по мере необходимости.
|
|
Шум двигателя под нагрузкой
|
Низкое давление масла
|
Отремонтируйте или замените при необходимости.
|
Чрезмерный зазор в шатунном подшипнике
|
Осмотрите следующие компоненты и при необходимости отремонтируйте или замените:
|
•
|
Соединительные стержни.
|
|
Чрезмерный зазор подшипника коленчатого вала
|
Осмотрите следующие компоненты и при необходимости отремонтируйте или замените.
|
•
|
Подшипники коленчатого вала.
|
|
•
|
Коренные шейки коленвала.
|
|
Двигатель не проворачивается, коленчатый вал не вращается
|
Гидравлически запираемый цилиндр
|
•
|
Охлаждающая жидкость/антифриз в цилиндре.
|
|
|
1)
|
Снимите свечи зажигания и проверьте наличие жидкости.
|
|
2)
|
Осмотрите на предмет сломанной прокладки головки.
|
|
3)
|
Осмотрите блок цилиндров или головку цилиндров на наличие трещин.
|
|
4)
|
Осмотрите топливную форсунку и/или топливный регулятор на предмет заедания.
|
|
Обрыв цепи ГРМ и/или цепи ГРМ и/или шестерни цепи ГРМ.
|
|
1)
|
Осмотрите цепь ГРМ и шестерни.
|
|
2)
|
Ремонт по мере необходимости.
|
|
Материал в цилиндре
|
|
1)
|
Осмотрите цилиндр на наличие поврежденных компонентов и/или посторонних материалов.
|
|
2)
|
Отремонтируйте или замените при необходимости.
|
|
Заклинило коленчатый вал или шатунные подшипники.
|
|
1)
|
Осмотрите коленчатый вал и шатунный подшипник.
|
|
2)
|
Ремонт по мере необходимости.
|
|
Согнутый или сломанный шатун.
|
|
2)
|
Ремонт по мере необходимости.
|
|
Сломанный коленчатый вал
|
|
1)
|
Осмотрите коленчатый вал.
|
|
2)
|
Ремонт по мере необходимости.
|
|

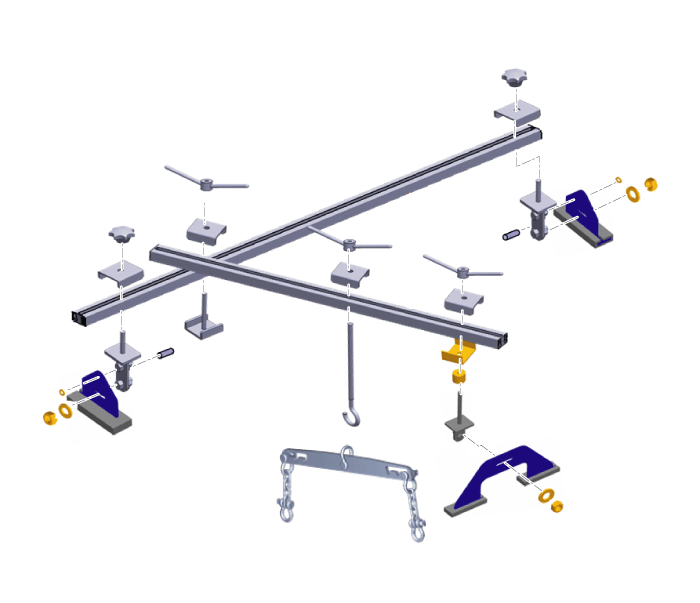

※ Крепление опоры двигателя
