Дисковые тормоза и колодки

Процедуры ремонта

осмотр

Проверьте колодки на предмет чрезмерного износа, диски на биение и износ и суппорты на предмет износа. утечка жидкости.

Передний тормоз

Толщина переднего тормозного диска Проверять

1. 1

   Проверьте тормозной диск на наличие повреждений и трещин.

2. 2

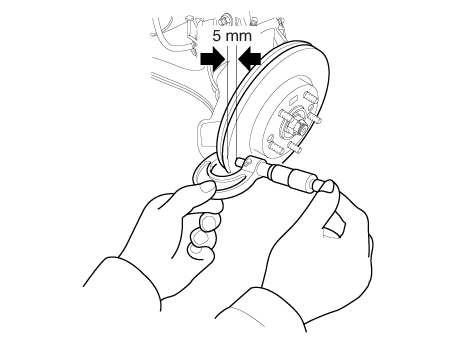

   Удалите всю ржавчину и загрязнения с поверхности и измерьте диск. толщина не менее чем в 8 точках на одинаковом расстоянии (5 мм) от тормозного диска внешний круг.

   Толщина переднего тормозного диска

   - 16 дюймов Стандарт: 25 мм (0,98 дюйма)

   - 16 дюймов Предел обслуживания: 23 мм (0,90 дюйма)

   - 17 дюймов Стандарт: 30 мм (1,18 дюйма)

   - 17 дюймов Предел обслуживания: 28 мм (1,10 дюйма)

   - Отклонение: менее 0,005 мм (0,0002 дюйма)



3. 3

   Если износ превышает допустимый, замените диски и колодки в сборе слева и справа. справа от транспортного средства.

Биение переднего тормозного диска Проверять

1. 1

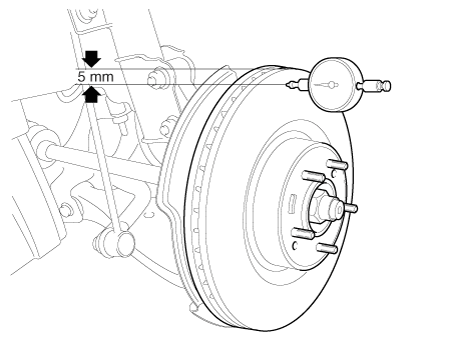

   Поместите циферблатный индикатор примерно в 5 мм (0,20 дюйма) от внешней окружности тормозной диск и измерьте биение диска.

   Биение тормозного диска Ограничение: 0,040 мм (0,0016 дюйма) или менее (новый)



2. 2

   Если биение тормозного диска превышает допустимое значение, замените диск, а затем снова измерьте биение.

3. 3

   Если биение не превышает предельного значения, установите тормозной диск, повернув его на 180°, а затем снова проверьте биение тормозного диска.

Задний тормоз

Толщина заднего тормозного диска Проверять

1. 1

   Проверьте тормозной диск на наличие повреждений и трещин.

2. 2

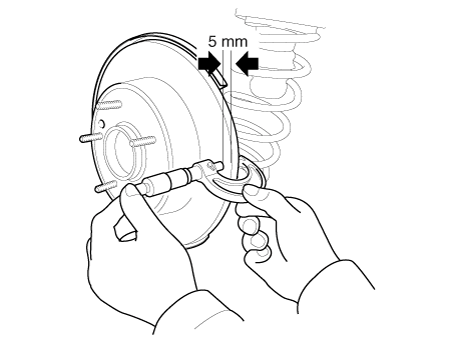

   Удалите всю ржавчину и загрязнения с поверхности и измерьте диск. толщина не менее чем в 8 точках на одинаковом расстоянии (5 мм) от тормозного диска внешний круг.

   Толщина заднего тормозного диска

   Стандарт: 10 мм (0,39 дюйма)

   Ограничение по эксплуатации: 8,0 мм (0,31 дюйма)

   Отклонение: менее 0,01 мм (0,0004 дюйма)



3. 3

   Если износ превышает допустимый, замените диски и колодки в сборе слева и справа. справа от транспортного средства.

Биение заднего тормозного диска Проверять

1. 1

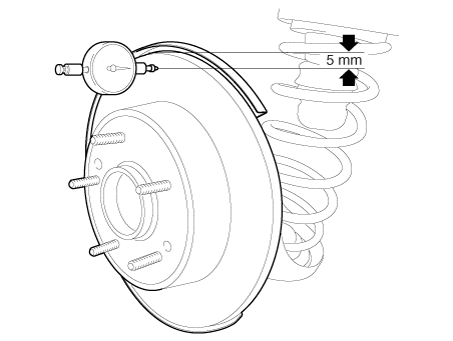

   Поместите циферблатный индикатор примерно в 5 мм (0,20 дюйма) от внешней окружности. тормозного диска и измерьте биение диска.

   Биение тормозного диска Предел: 0,04 мм (0,0016 дюйма) или менее (новый)



2. 2

   Если биение тормозного диска превышает допустимое значение, замените диск, а затем снова измерьте биение.

3. 3

   Если биение невозможно исправить изменением положения тормоза диск, замените тормозной диск.

Проверка тормозных колодок

1. 1

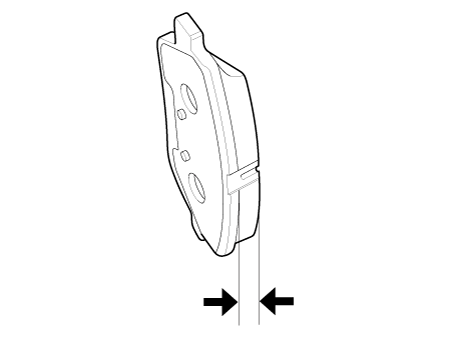

   Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения.

   Толщина переднего тормозного диска Толщина колодки

   - Стандарт: 11 мм (0,43 дюйма)

   - Предел обслуживания: 2,0 мм (0,78 дюйма)

   Толщина заднего тормозного диска Толщина колодки

   - Стандарт: 10 мм (0,3937 дюйма)

   - Предел обслуживания: 2,0 мм (0,78 дюйма)



2. 2

   Убедитесь, что смазка нанесена на скользящие контактные точки, и проверьте накладка и подложка на предмет повреждений.
