Kia Optima: электрическая система двигателя

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Электрическая система двигателя

Сервисные данные
Сервисные данные
Система зажигания

Катушка зажигания

Элемент
Спецификация
Сопротивление первичной обмотки (Ом)
0,75 ± 15% [20°C (68°F)]
Сопротивление вторичной обмотки (кОм)
5,9 ± 15% [20°C (68°F)]

Свеча зажигания

Элемент
Спецификация
Тип
НЕЭТИЛИРОВАННЫЙ
СИЛЗКР7Б11
ВЕДУЩИЙ
СИЛЗКР7Б8
Зазор
НЕЭТИЛИРОВАННЫЙ
1,0 - 1,1 мм
(0,0393–0,0433 дюйма)
ВЕДУЩИЙ
0,7 - 0,8 мм
(0,0275–0,0314 дюйма)

Система зарядки

Генератор

Элемент
Спецификация
Номинальное напряжение
13,5 В, 120 А
Скорость в использовании
1000–18 000 об/мин
Регулятор напряжения
IC регулятор встроенного типа
Напряжение настройки регулятора
Внешний режим

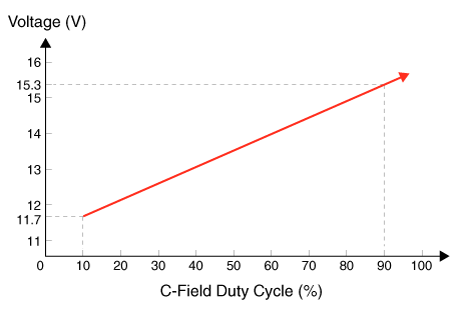

См. график ниже
Внутренний режим
14,55 ± 0,3 В
Температурный градиент
Внешний режим
0 ± 3 мВ/°С
Внутренний режим
-3,5 ± 2 мВ/°С

Батарея

▶CMF68L-DIN

Элемент
Спецификация
Тип модели
CMF68L-ДИН
Емкость [20ч/5ч] (Ач)
68/54
Холодный пусковой ток (А)
600 (САЕ / ЕН)
Резервная емкость (мин.)
113

•

Описание типа модели

•

Ампер холодного пуска (CCA): Ампер холодного пуска - это рейтинг, используемый в аккумуляторной промышленности, чтобы определить способность батареи запускать двигатель при низких температурах.

–

Номинал — это количество ампер нового, полностью заряженного аккумулятора. может доставлять при температуре -18 ° C (-0,4 ° F) в течение 30 секунд, сохраняя при этом напряжение не менее 7,2 вольта для 12-вольтовой батареи.

–

Чем выше рейтинг CCA, тем больше стартовая мощность батарея.

•

РЕЗЕРВНАЯ МОЩНОСТЬ (RC): Резервная емкость - это аккумуляторная промышленность. рейтинг, определяющий способность аккумулятора питать транспортное средство с неработающий генератор или ремень вентилятора.

–

Рейтинг — это количество минут, в течение которых аккумулятор находится при температуре 26,7 °C (80 °F). можно разряжать током 25 ампер и поддерживать напряжение 10,5 вольт для аккумулятора 12 вольт.

–

Чем выше рейтинг резерва, тем дольше может работать ваш автомобиль. Если ваш генератор или ремень вентилятора выйдет из строя.

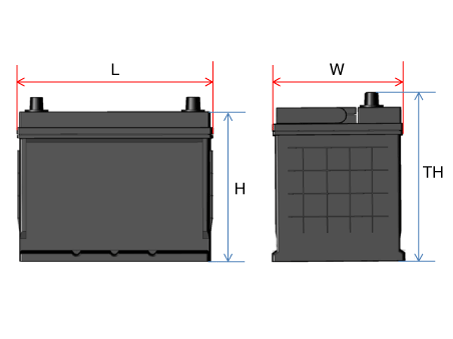

Тип БКИ

Емкость
(5 часов / 20 часов)
Длина
Ширина
Высота
Общая высота
Д (мм)
Ш (мм)
Хм)
ТН (мм)
28/35
188 - 192
126 - 130
198 - 202
218 - 222
32/40
194 - 198
133 - 137
199 - 203
223 - 227
36/45
203 - 207
173 - 177
200 - 204
221 - 225
44/55
213 - 217
173 - 177
198 - 202
218 - 222
48/60
228 - 232
173 - 177
200 - 204
221 - 225
54/68
258 - 262
173 - 177
198 - 202
220 - 224
56/70
258 - 262
173 - 177
198 - 202
223 - 227
64/80
274 - 278
170 - 174
198 - 202
221 - 225
70/88
349 - 353
172 - 176
186 - 200
183 - 187
72/90
300 - 304
170 - 174
200 - 204
221 - 225
76/95
294 - 298
172 - 176
198 - 202
220 - 224
80/100
326 - 330
170 - 174
203 - 207
225 - 229

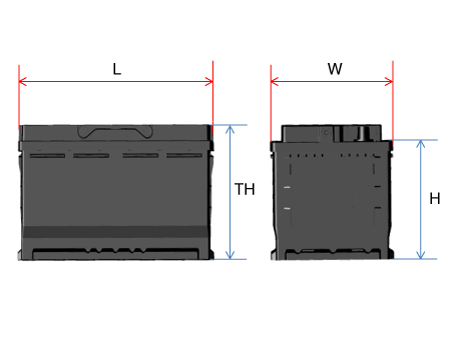

Тип DIN

Емкость
(5 часов / 20 часов)
Длина
Ширина
Высота
Общая высота
Д (мм)
Ш (мм)
Хм)
ТН (мм)
36/45
205 - 207
173 - 175
164 - 168
188 - 190
48/60
240 - 242
173 - 175
164 - 168
188 - 190
54/68
276 - 278
173 - 175
164 - 168
188 - 190
64/80
313 - 315
173 - 175
164 - 168
188 - 190
72/90
351 - 353
173 - 175
164 - 168
188 - 190
80/100
351 - 353
173 - 175
164 - 168
188 - 190
88/110
392 - 394
173 - 175
164 - 168
188 - 190

Тип AGM DIN

Емкость
(5 часов / 20 часов)
Длина
Ширина
Высота
Общая высота
Д (мм)
Ш (мм)
Хм)
ТН (мм)
40/50
205 - 207
173 - 175
164 - 168
188 - 190
48/60
227 - 229
173 - 175
164 - 168
188 - 190
56/70
276 - 278
173 - 175
164 - 168
188 - 190
64/80
312 - 314
173 - 175
164 - 168
188 - 190
72/90
351 - 353
173 - 175
164 - 168
188 - 190
84/105
392 - 394
173 - 175
164 - 168
188 - 190

Стартовая система

Стартер

Элемент
Спецификация
Номинальное напряжение
12 В, 1,2 кВт
Количество зубьев шестерни
13
Производительность
[Без нагрузки, 11 В]
Ампер
70А
Скорость
Мин. 2400 об/мин
