Общая информация
Общий

Дополнительная удерживающая система (SRS) предназначена для дополнения ремня безопасности. чтобы помочь снизить риск или тяжесть травм водителя и пассажира, активировав и срабатывание водителя, пассажира, боковой подушки безопасности и преднатяжителя ремня безопасности в определенных лобовое или боковое столкновение.

SRS (подушка безопасности) состоит из: модуля боковой подушки безопасности водителя со сложенной подушкой и блок накачки, расположенный в центре рулевого колеса, со стороны пассажира модуль подушки безопасности со сложенной подушкой в ​​сборе с блоком накачки, расположенным в защитная накладка со стороны пассажира, модули боковых подушек безопасности со сложенной подушкой и нагнетателем воздуха блок, расположенный на переднем сиденье, и модули шторок безопасности со сложенными подушками и инфляторы, расположенные внутри обшивки потолка. Функция обнаружения удара SRSCM осуществляется электронным акселерометром, который непрерывно измеряет ускорение транспортного средства и подает соответствующий сигнал через усиление и схемы фильтрации микропроцессора.

SRSCM (Управление SRS Модуль)

SRSCM обнаружит лобовое столкновение с помощью датчика лобового столкновения и боковое столкновение с датчик бокового удара для определения срабатывания модуля подушки безопасности.

1.

DC/DC преобразователь: DC/DC преобразователь в блоке питания включает повышающий/понижающий преобразователь трансформатора и подает напряжение зажигания на зажигание 2 передних подушек безопасности цепи и внутреннее рабочее напряжение к SRSCM. Если внутренний рабочее напряжение ниже критического значения, он выполнит сброс.

2.

Резервный источник питания: SRSCM имеет отдельный источник резервного питания, Мгновенная подача энергии развертывания в условиях низкого напряжения или при подаче питания поломка из-за лобового столкновения.

3.

Самодиагностика: SRSCM будет постоянно отслеживать текущее состояние работы SRS. и обнаруживать сбой системы при включенном питании автомобиля. Системная ошибка можно проверить с помощью кодов неисправностей с помощью KDS.

4.

Горит контрольная лампа подушки безопасности: при обнаружении ошибки модуль передает сигнал на контрольную лампу SRSCM, расположенную в приборной панели. Лампа MIL сообщит ошибка драйвера SRS. При включении зажигания лампа SRS будет гореть примерно шесть секунд.

5.

Регистрация кода неисправности: при возникновении ошибки в системе SRSCM сохранить DTC, соответствующий ошибке. DTC можно удалить только с помощью KDS. Однако, если регистрируется код внутренней неисправности или регистрируется авария, неисправность код(ы) не может быть очищен.

6.

Разъем для самодиагностики: данные, хранящиеся в памяти SRSCM, будут отправлены на KDS или другие внешние устройства вывода через разъем, расположенный ниже подушка безопасности со стороны водителя.

7.

После срабатывания подушки безопасности необходимо заменить SRSCM. Это никогда не должно использоваться повторно.

8.

Развертывание боковой подушки безопасности будет определяться SRSCM, обнаруживающим спутник. сигнал датчика удара при боковом столкновении.

9.

Проверьте нормальную работу SRSCM после процедуры ремонта.

Момент затяжки
Моменты затяжки

Элемент
Н·м
кгс·м
фунт·фут
фунт · дюйм
Болт подушки безопасности пассажира (PAB)
3,9 - 5,8
0,4 - 0,6
2,8 - 4,3
34,7 - 52,0
Гайка боковой подушки безопасности (SAB)
5,8 - 7,8
0,6 - 0,8
4,3 - 5,7
52,0 - 69,4
Болт шторки безопасности (CAB)
7,8 - 11,7
0,8 - 1,2
5,7 - 8,6
-
Гайка шторной подушки безопасности (CAB)
3,9 - 5,8
0,4 - 0,6
2,8 - 4,3
34,7 - 52,0
Болт модуля управления SRS (SRSCM)
10,8 - 13,7
1,1 - 1,4
8,0 - 10,1
-
Модуль управления SRS (SRSCM) нус
6,9 - 7,8
0,7 - 0,8
5,1 - 5,7
60,8 - 69,4
Болт датчика лобового столкновения (FIS)
8,8 - 10,8
0,9 - 1,0
6,5 - 7,2

Датчик гравитационного бокового удара (P-SIS)
2,0 - 2,9
0,2 - 0,3
1,4 - 2,2
17,4 - 26,0
Датчик гравитационного бокового удара (G-SIS)
6,9 - 7,8
0,7 - 0,8
5,1 - 5,7
60,8 - 69,4
Ретрактор ремня безопасности и преднатяжитель
39,2 - 53,9
4,0 - 5,5
28,9 - 39,8
-

Специальные сервисные инструменты
Специальные сервисные инструменты

Название/номер инструмента
Иллюстрация
Описание
Инструмент развертывания
0957А-34100А

Используется для развертывания подушки безопасности
Адаптер развертывания
0К57А-3У100А

Используется с инструментом развертывания (0957A-34100A) при развертывании DAB, PAB, CAB, БПТ
Адаптер развертывания
0957А-2W100

Используется с инструментом развертывания (0957A-34100A) при развертывании SAB
Дурачок
0957А-38200

Симулятор проверки сопротивления жгута проводов подушек безопасности
Адаптер-пустышка
0957А-2W200

Используется с манекеном (0957A-38200)
при проверке сопротивления САБ
Адаптер-пустышка
0957A-2G000

Используется с манекеном (0957A-38200)
при проверке сопротивления ДАБ, ПАБ, КАБ, БПТ

DAB: подушка безопасности водителя

PAB: подушка безопасности пассажира

САБ: боковая подушка безопасности

CAB: шторка безопасности

BPT: Преднатяжитель ремня безопасности

Общие сведения о безопасности и предостережения
Меры предосторожности
Общие меры предосторожности

Пожалуйста, внимательно прочтите следующие меры предосторожности, прежде чем использовать подушку безопасности. системная служба.

Соблюдайте инструкции, описанные в данном руководстве, иначе подушки безопасности могут случайно развернуться и нанести ущерб или травмы.

За исключением проверки электрооборудования, всегда включайте зажигание. выключите и отсоедините отрицательный кабель от аккумулятора, и подождите не менее чем за три минуты до начала работы.

Содержимое памяти не стирается, даже если замок зажигания выключен или кабели аккумулятора отсоединены от аккумулятора.

Используйте запасные части, изготовленные по тем же стандартам. как оригинальные запчасти так и качественные.

Не устанавливайте бывшие в употреблении детали SRS с другого автомобиля. Используйте только новые детали при ремонте SRS.

Внимательно осмотрите любую деталь системы SRS перед ее установкой. Не устанавливайте любая часть, имеющая признаки падения или неправильного обращения, например вмятины, трещины или деформация.

Перед удалением любой из частей SRSCM (включая отсоединение разъемы), всегда отсоединяйте разъем SRSCM.

Управление подушкой безопасности и Хранилище

Не разбирайте подушки безопасности; он не имеет обслуживаемых частей. Как только подушка безопасности была развернута, она не может быть отремонтирована или использована повторно.

Для временного хранения подушки безопасности во время обслуживания соблюдайте следующие правила. меры предосторожности.

Храните снятую подушку безопасности подушечкой вверх.

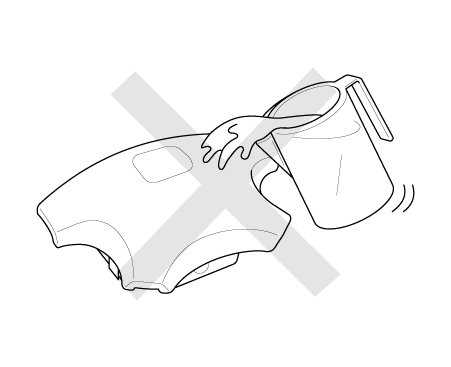

Не допускайте попадания масла, жира, моющих средств или воды, чтобы предотвратить повреждение к блоку подушек безопасности.

Храните снятую подушку безопасности на надежной плоской поверхности вдали от источников тепла. источника (превышение 85 C/185 F).

Никогда не выполняйте электрические проверки подушек безопасности, такие как измерение сопротивление.

Не стойте перед блоком подушки безопасности во время снятия, проверка или замена.

Обратитесь к процедурам утилизации поврежденной подушки безопасности.

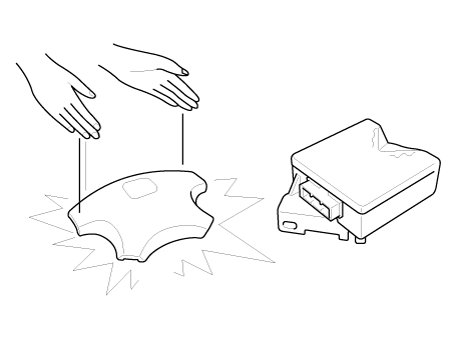

Будьте осторожны, чтобы не ударить блок SRS или датчики бокового удара. или датчики лобового столкновения всякий раз, когда ключ зажигания находится в положении ON, подождите не менее через три минуты после выключения зажигания перед началом работы.

Во время установки или замены соблюдайте осторожность, чтобы не ударить гаечный ключ, молоток и т.п.) область вокруг блока SRS и датчика бокового удара и датчики лобового удара. Подушки безопасности могут случайно сработать и привести к повреждению или травме.

Замените модуль передней подушки безопасности, SRSCM, FIS при срабатывании переднего воздушная подушка. Замените проводку подушки безопасности, если она повреждена. Заменять модуль боковой подушки безопасности, модуль шторки безопасности, SRSCM, SIS при срабатывании боковая подушка безопасности. Замените подушку безопасности при повреждении проводки подушки безопасности.

После столкновения, при котором не сработали подушки безопасности или боковые подушки безопасности, проверьте наличие повреждений или деформаций блока SRS и бокового удара датчики. При наличии повреждений замените блок SRS, датчик лобового удара. датчик и/или датчики бокового удара.

Не разбирайте блок SRS, датчик лобового столкновения или боковую датчики удара.

Выключите зажигание, отсоедините отрицательный провод аккумуляторной батареи и подождите не менее трех минут, прежде чем начинать установку или замену блока СРС.

Убедитесь, что блок SRS, датчик лобового удара и датчики бокового удара надежно закреплены крепежными болтами.

Не проливайте воду или масло на блок SRS или датчик лобового столкновения. или датчики бокового удара и оберегайте их от пыли.

Храните блок SRS, датчик лобового столкновения и датчики бокового удара. в прохладном (15 ~ 25 C/ 59 ~ 77 F) и сухом (относительная влажность 30 ~ 80 %, не влажность) площадь.

Меры предосторожности при подключении

Проводку SRS можно узнать по специальному желтому внешнему покрытию. Соблюдайте инструкции описано в этом разделе.

Никогда не пытайтесь модифицировать, сращивать или ремонтировать проводку SRS. Если есть обрыв или повреждение проводки SRS, замените жгут.

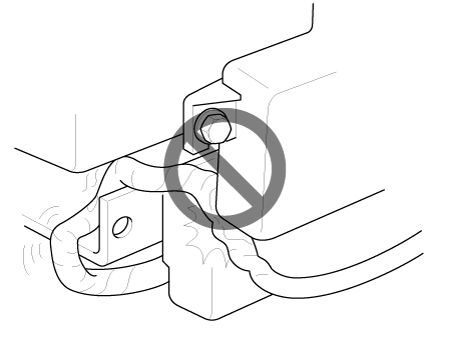

Убедитесь, что провода жгута установлены так, чтобы они не были зажаты или мешать другим частям.

Убедитесь, что все места на земле SRS чистые, а основания надежно закреплены. закреплены для оптимального контакта металла с металлом. Плохое заземление может привести к прерывистым проблемы, которые трудно диагностировать.

Меры предосторожности при работе с электричеством Инспекции

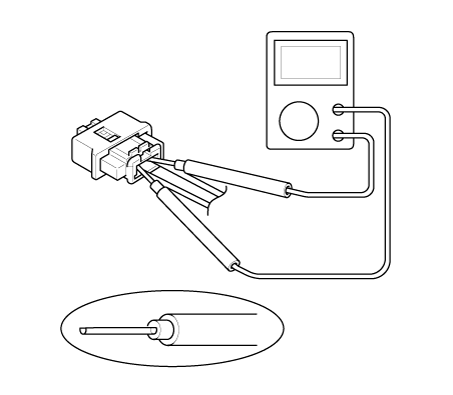

При использовании электрического испытательного оборудования вставьте щуп тестера со стороны проводов разъема.

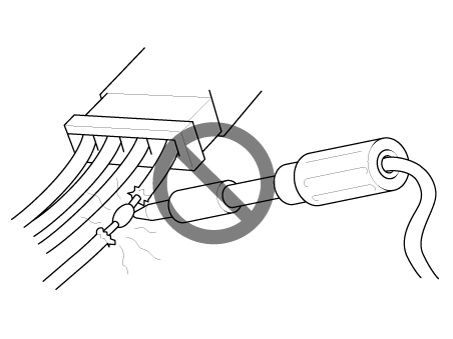

Не вставляйте щуп тестера в клеммную часть разъема, и не трогайте разъем.

Используйте U-образный зонд. Не вставляйте зонд с силой.

Используйте указанные сервисные соединители для устранения неполадок.

Использование неподходящих инструментов может привести к ошибке при проверке из-за плохого качества металла. контакт.

Подпружиненный замок Соединитель

Некоторые разъемы системы SRS имеют подпружиненный замок.

Разъем подушки безопасности

Отключение

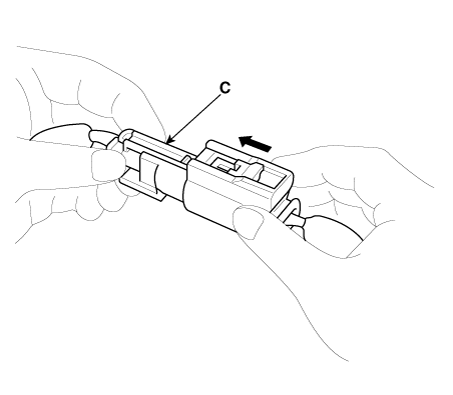

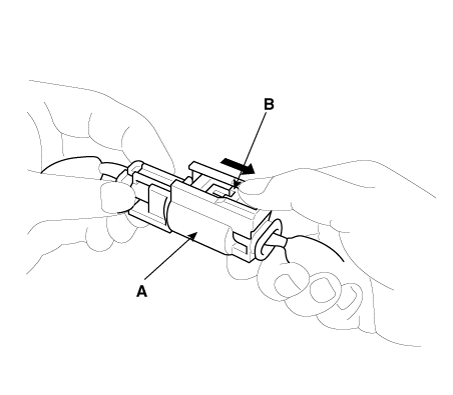

Чтобы разблокировать замок, потяните подпружиненную втулку (А) и ползунок (В), при этом удерживая противоположную половину разъема.

Разъедините половинки разъема. Обязательно тяните за рукав, а не за половинка разъема.

Подключение

Удерживая обе половинки соединителя, нажимайте до тех пор, пока выступ (C) на стороне муфты не разъем щелкает для блокировки.

Процедура утилизации модуля подушки безопасности
Утилизация модуля подушки безопасности Процедура

При утилизации автомобиля, оснащенного системой подушек безопасности и другими удерживающие устройства, такие как преднатяжители ремней безопасности, подушки безопасности, должны быть предварительно развернут.

Развертывание подушки безопасности должно выполняться опытным специалистом.

Сработавшие подушки безопасности не могут использоваться повторно и не должны устанавливаться на любые другие транспортные средства.

Необходимо срабатывание подушек безопасности при утилизации автомобиля поскольку непреднамеренное срабатывание таких подушек безопасности может привести к серьезным физическим рана.

На момент утилизации модуль подушки безопасности должен, в принципе, быть развернута, как это установлено в транспортном средстве. Не снимайте подушку безопасности модуль, если в этом нет крайней необходимости.

Если модуль подушки безопасности был снят с автомобиля из-за замена подушки безопасности (при ремонте после ДТП, во время гарантийный ремонт и т.д.), модуль должен быть развернут за пределами автомобиль в соответствии с применимыми инструкциями.

(Развертывание модуля подушки безопасности внутри автомобиля может привести к повреждению транспортное средство.)

Не разбирайте модуль.

Не повредите модуль подушки безопасности.

Не роняйте модуль подушки безопасности.

Развертывание модуля подушки безопасности должно выполняться на ровной поверхность, на которой нет элементов риска.

Чтобы привести в действие систему подушек безопасности, задействуйте модуль подушек безопасности не менее 7 метров от системы подушек безопасности.

Поскольку он может выделять дым, размещайте его в хорошо проветриваемом помещении без детектор дыма поблизости

Для срабатывания системы подушек безопасности воспользуйтесь указанным специальным сервисом инструменты в любое время и выполнять процедуру в месте, где электрических помех нет.

Всегда надевайте защитные перчатки, очки и беруши во время развертывания.

Держите развернутый модуль подальше от воды.

Инструменты и оборудование требуется утилизировать модуль подушки безопасности

Иллюстрация
Имя инструмента
Примечания

Перчатки

Очки защитные

Беруши

2 шины с ободом колеса
(Верх/Низ)

3 шины без обода колеса
(Середина)

Веревочный ремень / ремень с храповым механизмом
(Используйте для подключения оборудования модуля подушки безопасности и шин в соответствии с инструкции по развертыванию)

батарея 12В


Развернуто в транспортное средство

1.

Выключите зажигание и отсоедините отрицательную клемму аккумуляторной батареи.

После отсоединения кабелей подождите не менее 30 секунд.

2.

Убедитесь, что каждый модуль подушки безопасности надежно закреплен.

3.

Для подготовки к срабатыванию системы подушек безопасности см. следующее:

(1)

Внутри автомобиля отсоедините разъем подушки безопасности, развернут.

(2)

Подсоедините адаптер срабатывания от подушки безопасности/преднатяжителя.

Для модуля подушки безопасности водителя снимите разъем и подключите адаптер развертывания. Снова подключите модуль к руль.

4.

Механик должен находиться на расстоянии не менее 7 метров от транспортного средства.

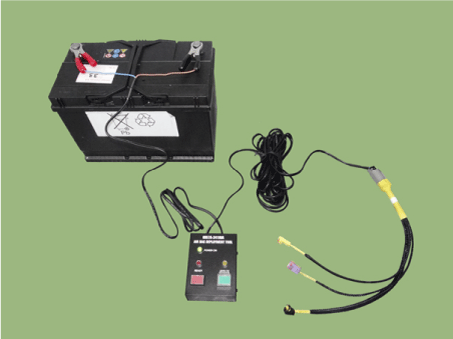

5.

Подключите внешний аккумулятор после подключения инструмента развертывания (0957A-34100A) из адаптера развертывания.

(1)

Батарея (12 В)

(2)

Средство развертывания (0957A-34100A)

(3)

Адаптер развертывания

Подушка безопасности водителя (0K57A-3U100A)

Подушка безопасности пассажира (0K57A-3U100A)

Шторка безопасности (0K57A-3U100A)

Коленная подушка безопасности (0957A-3F100)

Боковая подушка безопасности (0957A-2W100)

Преднатяжитель ремня безопасности (0K57A-3U100A)

Натяжитель якоря (0К57А-3У100А)

6.

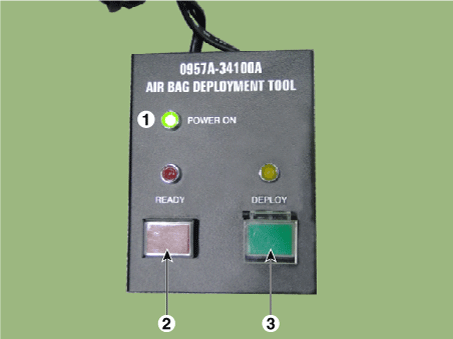

Активируйте переключатель инструмента развертывания подушки безопасности, чтобы развернуть подушку безопасности. система.

(1)

При правильном подключении к аккумулятору (12 В) кнопка POWER ON (1) будет освещать.

(2)

Нажмите и удерживайте READY (2), пока не загорится индикатор READY (2). Затем нажмите DEPLOY (3), чтобы развернуть систему.

Система подушек безопасности издает звук, похожий на взрыв, когда развернут. Обязательно выберите безопасное место, чтобы избежать любых нарушение, которое может вызвать процедура.

Срабатывание подушки безопасности может быть подтверждено звуком (от сильный шум) и визуально, так как подушки безопасности моментально раскрываются а потом постепенно сдувать.

7.

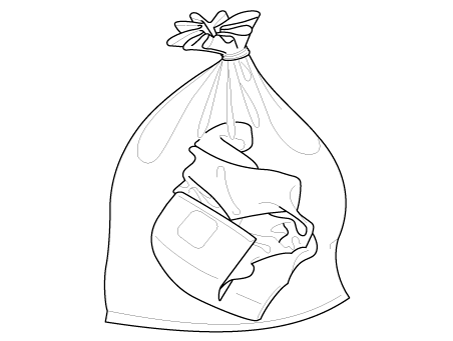

Поместите сработавшие подушки безопасности в прочный пластиковый пакет, надежно закройте его. и выбросьте сумку.

Дайте по крайней мере 30 минут для охлаждения перед обработкой системы подушек безопасности, так как при срабатывании они сильно нагреваются.

Тщательно вымойте руки с мылом после утилизация.

Размещение в автомобиле снаружи

1.

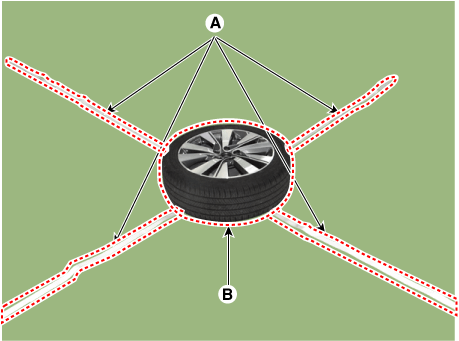

Положите веревку (A) на пол, чтобы образовался крест, и поместите колесную шину. (В) над ним.

2.

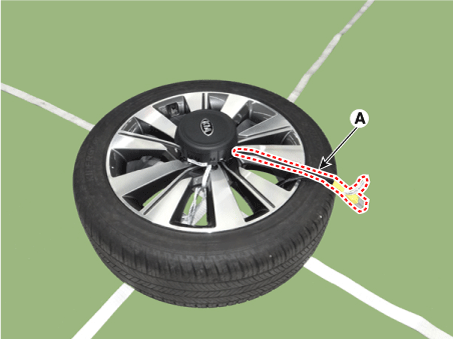

Установите адаптер срабатывания (0K57A-3U100A) из модуля/натяжителя подушки безопасности.

3.

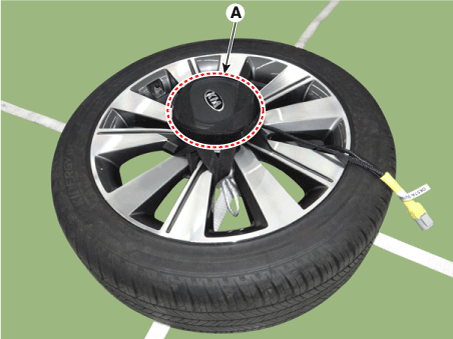

Закрепите модуль подушки безопасности/натяжитель (A) на колесе.

[Модуль подушки безопасности]

Сторона развернутой подушки безопасности должна быть обращена вверх. Подушка безопасности может подпрыгнуть и причинить серьезный физический вред оператору, если развернутая сторона обращена вниз.

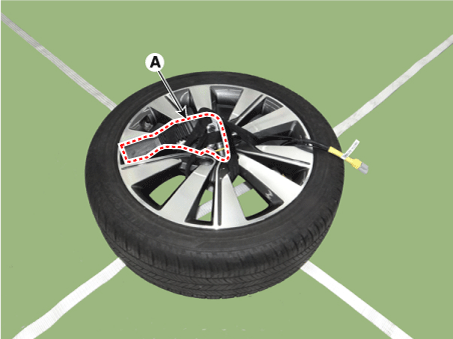

[Преднатяжитель]

Установите натяжитель якоря концом трубки поршня. лицом к полу.

4.

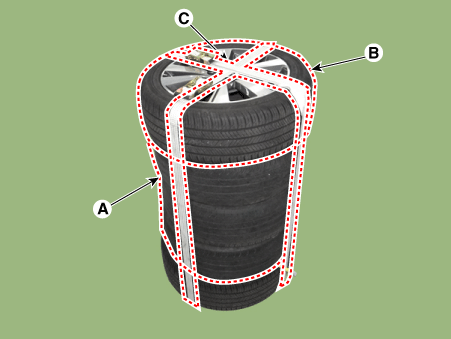

Сначала поместите три использованные шины (A), затем поместите колесную шину (B) сверху. кучи.

5.

Закрепите шину храповым ремнем (C).

6.

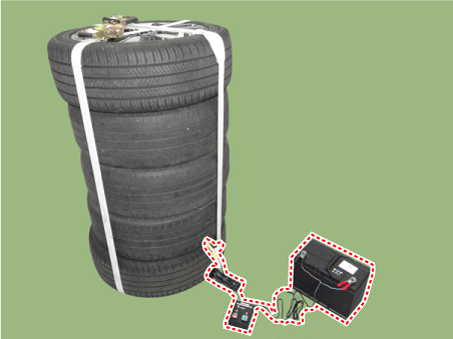

Подключить к аккумулятору. Подсоедините инструмент срабатывания подушки безопасности (0957A-34100A) к адаптеру развертывания (0K57A-3U100A).

7.

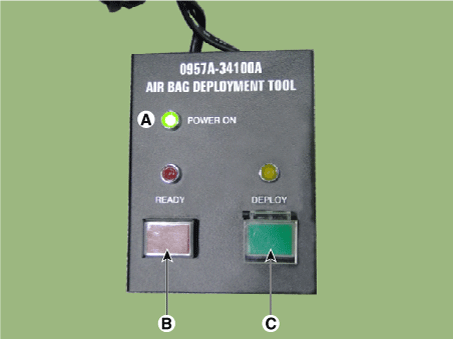

Когда на инструменте развертывания подушки безопасности загорится индикатор POWER ON (A), нажмите ГОТОВ (B), а затем РАЗВЕРНУТЬ (C), чтобы развернуть подушку безопасности.

Система подушек безопасности при срабатывании издает звук, похожий на взрыв. Обязательно выберите безопасное место, чтобы не помешать процедуре. может вызвать.

Срабатывание подушки безопасности может быть подтверждено звуком (от интенсивного шум) и визуально, так как подушки безопасности мгновенно раскрываются, а затем постепенно сдувать.

8.

Поместите сработавшие подушки безопасности в прочный пластиковый пакет, надежно закройте его. и выбросьте сумку.

Дайте по крайней мере 30 минут для охлаждения перед обработкой системы подушек безопасности, так как при срабатывании они сильно нагреваются.

Тщательно вымойте руки с мылом после утилизация.
