Kia Optima: электрическая система кузова

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Электрическая система кузова

Общая информация
Общее устранение неполадок Информация

Перед устранением неполадок

1.

Проверьте соответствующие предохранители в соответствующем блоке предохранителей/реле.

2.

Проверьте аккумулятор на наличие повреждений, состояние заряда (SOC), чистоту и плотные соединения.

Не заряжайте батарею быстро, если батарея не заземлена. кабель был отсоединен, иначе вы повредите диоды генератора.

Не пытайтесь запускать двигатель при заземлении аккумуляторной батареи. кабель плохо подсоединен, иначе вы серьезно повредите проводка.

3.

Проверьте натяжение ремня генератора.

Работа с коннекторами

1.

Убедитесь, что разъемы чистые и на них нет незакрепленных проводных клемм.

2.

Убедитесь, что соединители с несколькими полостями заполнены смазкой (кроме водонепроницаемых). разъемы датчика кислорода).

3.

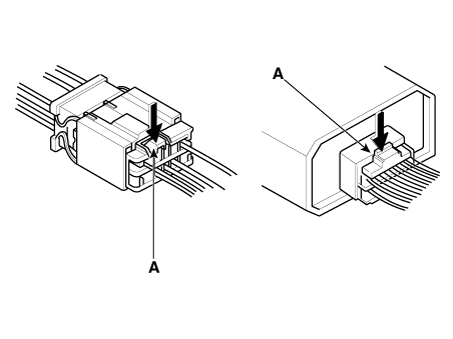

Все коннекторы имеют замки с нажимным фиксатором (A).

4.

Некоторые коннекторы имеют на боку зажим, используемый для крепления их к креплению. кронштейн на корпусе или на другом компоненте. Эта клипса имеет защелкивающийся замок.

5.

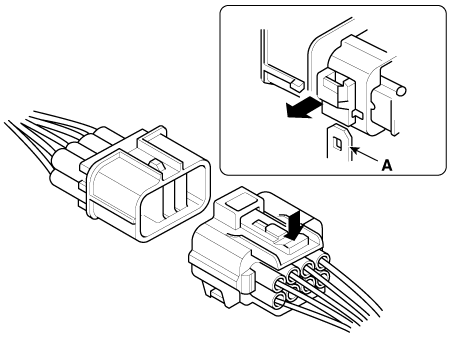

Некоторые смонтированные разъемы нельзя отсоединить, если сначала не отпустить замок и снимите разъем с монтажного кронштейна (A).

6.

Никогда не пытайтесь отсоединить разъемы, потянув за их провода; натягивать вместо этого половинки разъема.

7.

Всегда устанавливайте пластиковые крышки на место.

8.

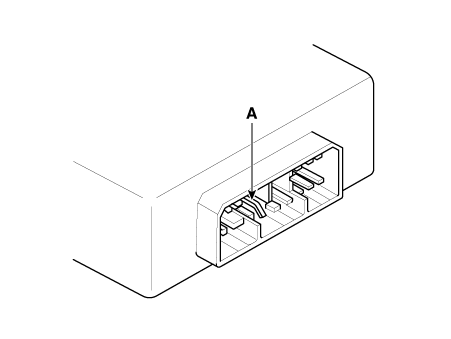

Перед подключением разъемов убедитесь, что клеммы (А) на месте. и не изогнутый.

9.

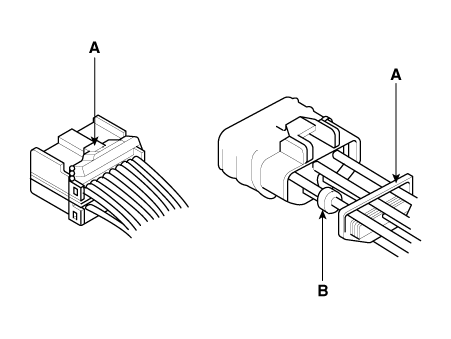

Проверьте, не ослаблен ли фиксатор (А) и резиновые уплотнения (В).

10.

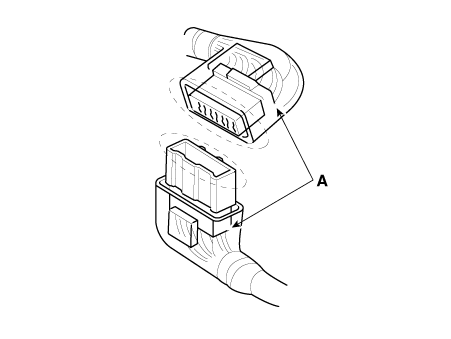

Задняя часть некоторых разъемов заполнена смазкой. При необходимости добавьте смазку. Если смазка (А) загрязнена, замените ее.

11.

Вставьте разъем до упора и убедитесь, что он надежно зафиксирован.

12.

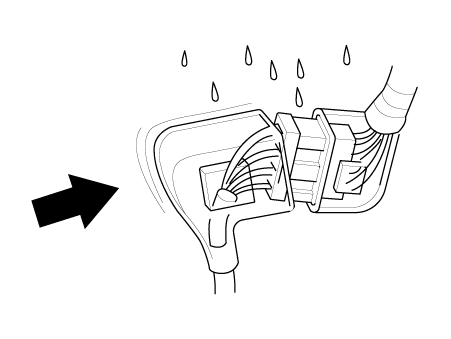

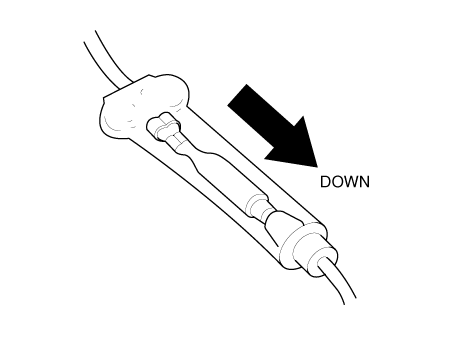

Расположите провода так, чтобы открытый конец крышки был направлен вниз.

Обращение с проводами и Упряжь

1.

Закрепите провода и жгуты проводов на раме с помощью соответствующих проводов. связи в установленных местах.

2.

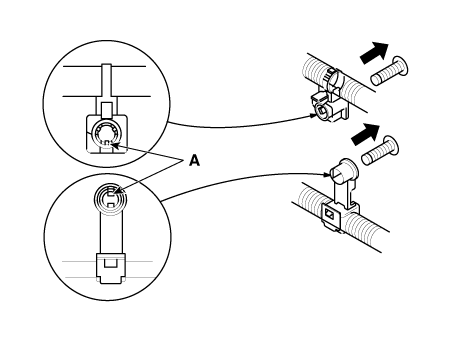

Аккуратно снимите зажимы; не повредите их замки (A).

3.

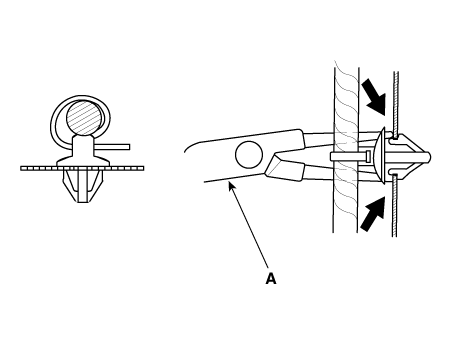

Вставьте плоскогубцы (A) под основание зажима и через отверстие под углом, а затем сожмите выступы расширения, чтобы освободить зажим.

4.

После установки зажимов жгута убедитесь, что жгут не мешает с любыми движущимися частями.

5.

Держите жгуты проводов подальше от выхлопных труб и других горячих частей, от острые края скоб и отверстий, а также открытые винты и болты.

6.

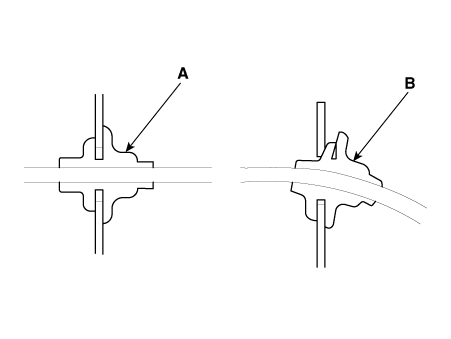

Правильно установите втулки в канавки (A). Не оставляйте люверсы перекошенными (Б).

Тестирование и ремонт

1.

Не используйте провода или жгуты с нарушенной изоляцией.

Замените их или отремонтируйте, обмотав поврежденный провод электрическим лента.

2.

После установки деталей убедитесь, что под ними не зажаты провода.

3.

При использовании электрического испытательного оборудования следуйте инструкциям производителя. и описанные в данном руководстве.

4.

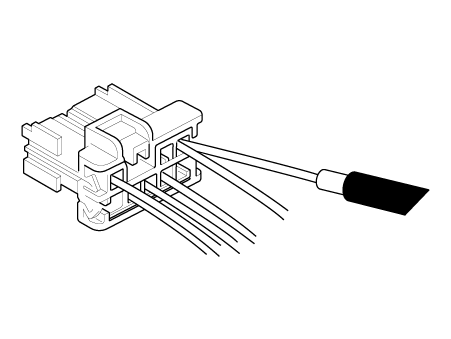

Если возможно, вставьте съемник со стороны проводов (кроме водостойких). разъем).

5.

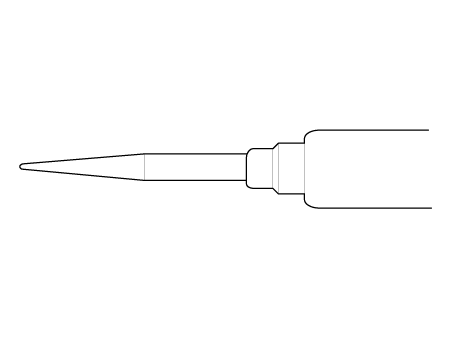

Используйте зонд с коническим наконечником.

См. руководство пользователя в комплекте для ремонта проводки (номер публикации: TRK 015).

Пятиэтапное устранение неполадок

1.

Проверить жалобу

Включите все компоненты в проблемной цепи, чтобы проверить клиента. жалоба. Обратите внимание на симптомы. Не начинайте разборку или тестирование, пока вы сузили проблемную область.

2.

Анализ схемы

Найдите схему проблемной цепи.

Определите, как должна работать схема, проследив ток пути от источника питания через компоненты схемы к земле. Если несколько цепи выходят из строя одновременно, вероятной причиной является предохранитель или заземление.

Основываясь на симптомах и вашем понимании работы схемы, выявить одну или несколько возможных причин проблемы.

3.

Изолируйте проблему, проверив цепь.

Выполните тесты цепи, чтобы проверить диагноз, который вы сделали на шаге 2. Не забывайте Имейте в виду, что логичная и простая процедура является ключом к эффективному устранению неполадок.

Сначала проверьте наиболее вероятную причину отказа. Попробуйте сделать тесты на точки, которые легко доступны.

4.

Решить проблему

Как только конкретная проблема будет определена, произведите ремонт. Будь уверен используйте надлежащие инструменты и безопасные процедуры.

5.

Убедитесь, что схема работает

Включите все компоненты в ремонтируемой цепи во всех режимах, чтобы убедиться вы решили всю проблему. Если проблема была в перегоревшем предохранителе, проверить все цепи на предохранителе. Убедитесь, что нет новых проблем и первоначальная проблема не повторяется.

Установка передающее устройство.

Компьютеры с электронным управлением спроектированы таким образом, чтобы их работа не прерывалась другими радиосигналы, но на него может повлиять пульт дистанционного управления даже при расстоянии менее 25 Выход W, если антенна или кабель пульта дистанционного управления подключены к компьютеру. Чтобы предотвратить это, следуйте приведенным ниже инструкциям.

1.

Установите антенну на крышу или задний бампер.

2.

Держите антенные кабели на расстоянии не менее 200 мм от компьютера или проводки. поскольку они передают радиосигналы.

3.

Уменьшите коэффициент стоячей волны, используя соответствующие антенны и кабели.

4.

Не устанавливайте пульт дистанционного управления с высоким выходным сигналом.

5.

После установки пульта проверяем двигатель, генерируя радио сигналов при работающем двигателе на холостом ходу.

Коэффициент стоячей волны: При подключении к кабелям и антенны разного импеданса, входное сопротивление зин меняется в зависимости от длины кабеля и пульта дистанционного управления частота и диапазон напряжения также меняются в зависимости от положения.

Это отношение максимального и минимального напряжения называется коэффициент стоячей волны, а также относится к скорости импеданс антенны и импеданс кабеля.

Громкость радиосигналов от кабелей пропорциональна к объему коэффициента стоячей волны, следовательно, влияние на электронных частей увеличивается.

Электрические стеклоподъемники и люк в крыше Перезагрузить

Если отрицательный (-) кабель аккумулятора был удален или предохранитель был заменен при открытии/закрытии стеклоподъемника или люка в крыше, снова выполните инициализацию со значением по умолчанию мотор стирается.

Система
Сброс
Авто вверх/вниз
окно

Сбросьте мотор стеклоподъемника к его настройкам по умолчанию в следующем случаи:

В случае разрядки батареи замена батареи или нет питания на модуль стеклоподъемника или замена. Кроме того, если питание периодически отключалось при включении питания окна (открыть/закрыть).

Всякий раз, когда батарея отключена или разряжена, или соответствующий предохранитель заменяется или переустанавливается, сбросьте систему автоматического подъема/опускания окон в соответствии с к процедуре ниже.
1)

Включите зажигание.

2)

Потяните вверх переключатель электрического стеклоподъемника, пока окно полностью не закроется. и продолжайте тянуть вверх около 1 секунды.

Люк на крыше
6.

Включите зажигание в положение ON или запустите двигатель. Мы рекомендуется сбрасывать люк при работающем двигателе.

7.

Полностью закройте люк, если он открыт

8.

Отпустите переключатель люка.

9.

Перемещайте переключатель люка в направлении закрытия до тех пор, пока люк не закроется. движется наклоном вверх. Затем отпустите переключатель.

10.

Переместите переключатель люка вперед в направлении закрытия, пока люк работает в следующей последовательности:

Наклонить вниз → Сдвинуть открыть → Сдвинуть закрыть

Не отпускайте переключатель, пока операция не будет завершена. Если вы отпустите переключатель во время работы, попробуйте снова запустить с шага 2.

11.

Отпустите переключатель люка после завершения всех операций.

(Система люка была сброшена.)


Маршрутный компьютер, Часы и аудио сброс

При повторном подсоединении кабеля аккумулятора после отсоединения, перезарядке аккумулятора после разрядился или установка предохранителя памяти, расположенного на панели со стороны водителя после удаляя, обязательно перезагрузите системы, указанные в таблице ниже.

Кроме того, при замене или повторной установке предохранителей после их удаления выполните сброс в соответствии с к таблице ниже.

Система
Сброс
Бортовой компьютер
Если аккумулятор был отключен, маршрутный компьютер будет повторно инициализирован. после повторного подключения аккумулятора. Объясните это заказчику.
Часы
Если клеммы аккумуляторной батареи или соответствующие предохранители были отсоединены, вы должны сбросить время в головном аудиоустройстве. (См. «Аудио» в руководстве пользователя.)
Аудио
Если батарея была отключена, предустановленные радиостанции клиента будет инициализирован. Запишите предустановленные радиостанции клиента перед обслуживания, а также установить предустановленные радиостанции клиента в аудио после услуга.
