Hyundai Sonata: система двойного сцепления / процедуры ремонта вилки сцепления и выжимного подшипника

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Система DCT (трансмиссия с двойным сцеплением) / Двойная система сцепления / Процедуры ремонта вилки включения сцепления и подшипника выключения сцепления

Удаление
1.
Снимите коробку передач с двойным сцеплением с автомобиля.
(См. систему DCT — «DCT»)
2.
Снимите узел двойного сцепления.
(См. Система двойного сцепления — «Узел двойного сцепления»)
3.
Снимите выжимной подшипник сцепления 1 (А) и 2 (В).

4.
Снимите вилку включения сцепления (А) и втулку подшипника включения (В).

Монтаж
•
Нанесите слой смазки при установке вилки сцепления.
Спец смазка: КАСМОЛИЯ 9508
Количество: 0,2 г

1.
Установите вилку включения сцепления (А) и втулку подшипника включения (В).
Момент затяжки :
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

•
Проверьте установочные штифты (A-2ea) при установке узла вилки. Замените установочный штифт новой деталью, если он поврежден или деформирован.
•
При установке обратите внимание на направление вала вилки.

2.
Установите выжимной подшипник 1 (А).
•
Выровняйте вилку по направлению пластиковой направляющей подшипника.

3.

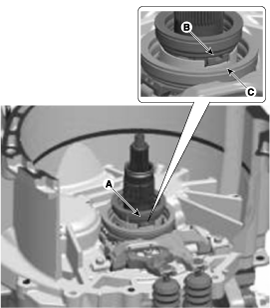

Установите выжимной подшипник 2 (А).
•
Соблюдайте осторожность и убедитесь, что пластиковая заглушка подшипника (B) установлена ​​во втулке (C).

•
Нанесите слой специальной смазки на 1-ю шлицевую часть входного вала (А) после установки подшипника.
•
Нанесите необходимое количество трансмиссионного масла на шлицы 2-го входного вала (В).
(Будьте осторожны, чтобы масло не попало на шлицы при нанесении слоя масла.)
Спец смазка: КАСМОЛИЯ 9508
Количество: 0,15 ~ 0,25 г
