Hyundai Sonata: Система двойного сцепления / Процедуры ремонта узла двойного сцепления

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Система DCT (трансмиссия с двойным сцеплением) / Двойная система сцепления / Процедуры ремонта узла двойного сцепления

Удаление
1.
Снимите коробку передач с двойным сцеплением с автомобиля.
(См. Система двойного сцепления — «Процедуры ремонта»)
2.
Снимите фиксатор (A), а затем снимите шлицевую ступицу (B).

3.
Снимите стопорное кольцо (А).

4.
Снимите узел двойного сцепления (A) с помощью специального инструмента для обслуживания [SST №: 09430-C1180].

Монтаж
•
Проверьте состояние нанесенной смазки на шлицевую часть входного вала. (A) перед установкой узла двойного сцепления. Если нет смазки шлицевую часть входного вала, следует нанести смазку на каждый конец шлица, чтобы 10мм.
•
При чрезмерном нанесении смазки смазка может разбрызгиваться по центробежная сила, которая может загрязнить диск сцепления. Это может вызвать потеря силы трения
Указанная смазка: Смазка для автомобилей с противозадирными свойствами
Количество: 0,15 ~ 0,25 г

1.
Установите SST (№: 09430-2A240) на опорный подшипник в узле двойного сцепления (A).

2.
Установите SST (№: 09430-2A240) со стороны картера сцепления.
3.
Установите узел двойного сцепления (A) с помощью SST (№: 09430-2A240).

4.
Установите стопорное кольцо (А).

5.
Установите шлицевую втулку (B) и стопорное кольцо (A).

6.
Выполните рабочие процедуры для сброса компенсации абразивного износа после установки нового узла двойного сцепления.
(См. узел привода сцепления - «Регулировка»)
7.

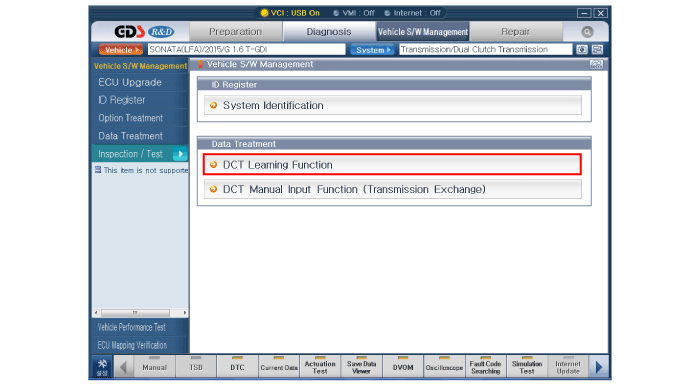

Выполните процедуру обучения точки касания сцепления с помощью GDS после замены узла двойного сцепления.

Компоненты узла двойного сцепления и расположение компонентов
Компоненты 1. Стопорное кольцо 2. Шлицевая втулка 3. Стопорное кольцо 4. Узел двойного сцепления...
Компоненты и расположение компонентов вилки включения сцепления и подшипника выключения сцепления
Компоненты 1. Картер сцепления2. Подшипник сцепления 2 (четный)3. Подшипник 1 (нечетный)4. Втулка подшипника сцепления5. Вилка включения сцепления ...
