Контроль

1.	Проверьте ребра конденсатора, чтобы убедиться, что они не не засорен и не поврежден. Если они забиты, очистите их с помощью водой и обдуйте их потоком сжатого воздуха. Если они кривые, слегка отогните их в другую сторону с помощью отвертки или плоскогубцы.

2.	Проверьте соединения конденсатора на наличие утечек и отремонтируйте или замените их, если это необходимо.

ЗАМЕНА

1.	Восстановите хладагент с помощью системы восстановления/рециркуляции/заправки.

2.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

3.	Снимите передний бампер. (См. Кузов — «Крышка переднего бампера»)

4.	Снимите фары. (См. Электрическая система кузова — «Фары».)

5.	Снимите замок капота в сборе. (См. Корпус — «Защелка капота»)

6.	Ослабьте болты, удерживающие зажимы, затем снимите крышку верхняя часть переднего бампера (А).

7.	Ослабьте болты крепления и снимите впускной щиток. (В).

8.	Ослабьте крепежные болты и снимите заливную горловину. радиатора (А).

9.	Снимите монтажный кронштейн радиатора (А).

10.	Снимите верхнюю крышку радиатора (А).

11.	Снимите боковой воздушный экран (А), потянув его вверх.

12.	Снимите 2 гайки, затем отсоедините напорную трубу (А). и линия жидкости конденсатора (B).

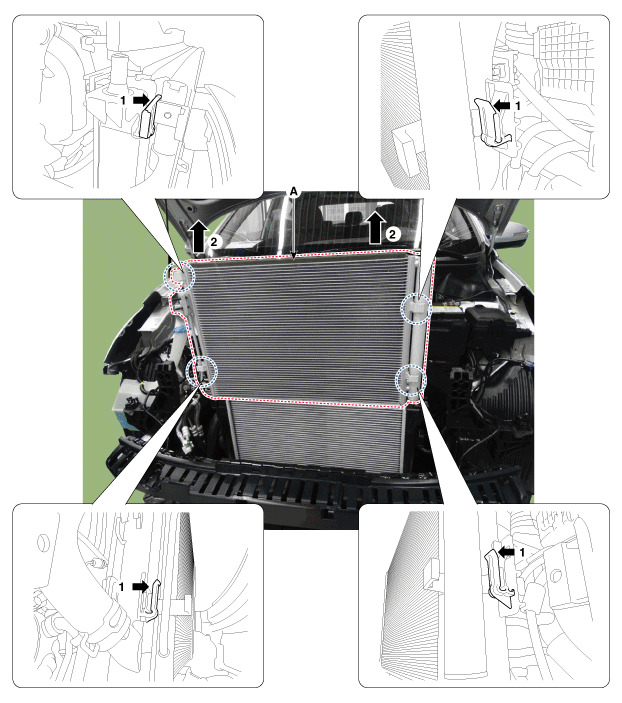

13.	Снимите конденсатор (А) с радиатора.

14.

Для установки выполните процедуру, обратную снятию.

•	Если вы устанавливаете новый конденсатор, добавьте охлаждающее масло.

•	Замените уплотнительные кольца на каждом фитинге на новые детали и покройте их тонким слоем охлаждающего масла перед их установкой. Избегать утечки, обязательно используйте уплотнительные кольца рассчитан на хладагент R-134a.

•	Будьте осторожны, чтобы не повредить ребра радиатора. и конденсатор при монтаже конденсатора.

•	Загрузите систему, а затем проверьте ее работоспособность.
