Hyundai i-20 (GB) 2014-2023 Руководство по техническому обслуживанию автомобилей: ЛИНИЯ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Процедуры ремонта

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / Отопление, вентиляция и кондиционирование воздуха / КОНДИЦИОНЕР / ЛИНИЯ ХЛАДАГЕНТА Процедуры ремонта

ЗАМЕНА
1.
Если работа компрессора затруднена, запустите двигатель работает на холостом ходу, активируйте кондиционер на несколько минут, затем выключите двигатель.
2.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
3.
Восстановите хладагент с помощью системы восстановления/заправки.
4.
Снимите кожух переднего бампера.
(См. Передний бампер — «Крышка переднего бампера»)
5.
Снимите крышку регулятора (А) после ослабления гайки.
Момент затяжки:
7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

6.

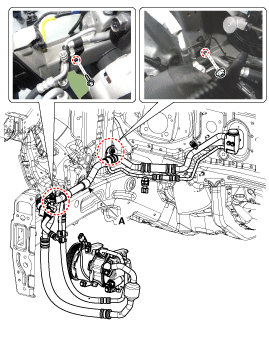

Снимите болты и расширительный клапан (А) с сердцевины испарителя.
Момент затяжки:
7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

7.
Ослабьте болт крепления кронштейна и монтажную гайку. всасывающий и жидкостный шланги (A).
Момент затяжки:
7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

8.
Отсоедините разъем датчика давления кондиционера. (В).

9.
Снимите болт и гайку, затем отсоедините вакуумную линию. (A) и нагнетательный трубопровод компрессора (B).
Момент затяжки:
18,6 ~ 27,5 Н·м (1,9 ~ 2,8 кгс·м, 13,7 ~ 20,3 фунт-фут)
•
Заглушите или загерметизируйте трубы сразу после отсоединен для предотвращения загрязнения влагой или пылью.
[Каппа Двигатель]

[Двигатель U2]

10.
Для установки выполните процедуру, обратную снятию.
•
Заглушите или загерметизируйте трубы сразу после отсоединен для предотвращения загрязнения влагой или пылью.
•
Затяните болт или гайку с указанным крутящим моментом.
•
С помощью детектора утечки газа проверьте при наличии утечек хладагента.
•
Удалите воздух, содержащийся в системе охлаждения и заполните установку хладагентом.
Впрыск хладагента
ДВИГАТЕЛЬ
Указанное количество
Каппа двигатель
/ Двигатель У2
470 ± 25 г (16,5 ± 0,88 унции)
