Hyundai Palisade: головка цилиндра в сборе / крышка головки цилиндра

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Механическая система двигателя / Головка цилиндра в сборе / Крышку головки блока цилиндров

Компоненты и расположение компонентов

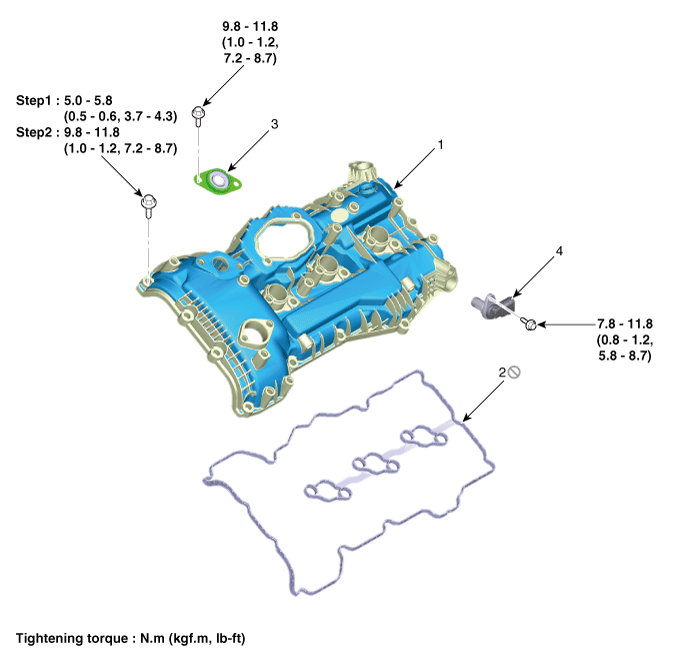

Компоненты

Hyundai Palisade. Components and components location

1. Левая крышка головки блока цилиндров
2. Прокладка крышки левой головки блока цилиндров

3. Крышка левого выхлопа CVVT OCV
4. Датчик положения распредвала (CMPS)

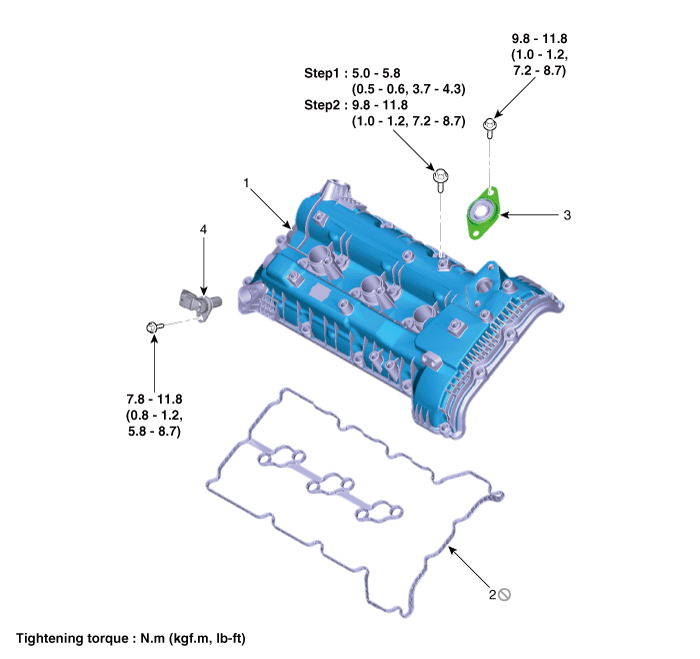

Hyundai Palisade. Components and components location

1. Правая крышка головки блока цилиндров
2. Прокладка правой крышки ГБЦ

3. Крышка правого выхлопа CVVT OCV
4. Датчик положения распредвала (CMPS)

Процедуры ремонта

Удаление

[Крышка левой головки блока цилиндров]

1.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

2.	Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздухоочиститель»)

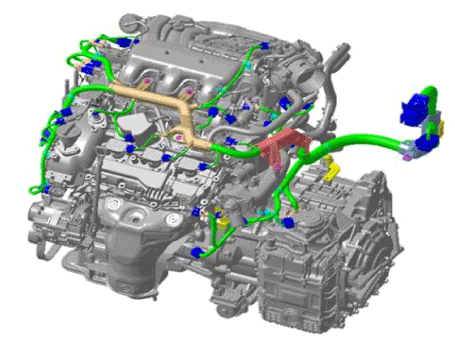

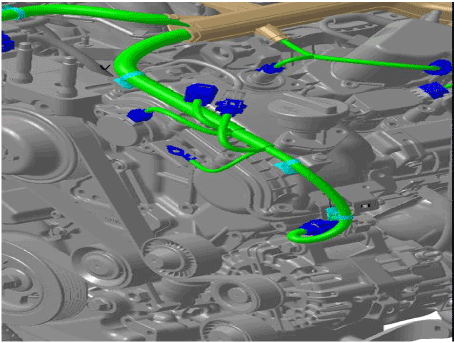

3.	Отсоедините разъемы и крепления жгута проводов управления и снимите защиты жгута проводов от левой крышки головки блока цилиндров.

4.	Снимите левые катушки зажигания. (См. Электрическая система двигателя — «Катушка зажигания»)

5.	Снимите топливный насос высокого давления. (См. Блок управления двигателем/топливная система — «Топливный насос высокого давления»)

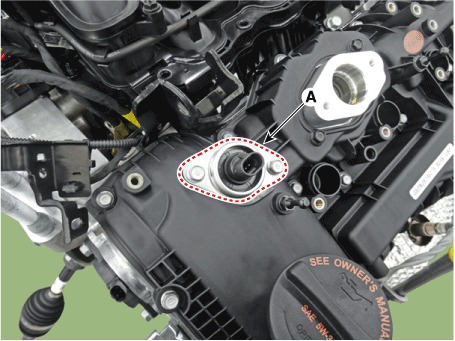

6.	Снимите крышку левого выпускного масляного клапана CVVT (A).

7.	Снимите болт крепления стержня указателя уровня масла. (См. Система смазки — «Указатель уровня масла и трубка»)

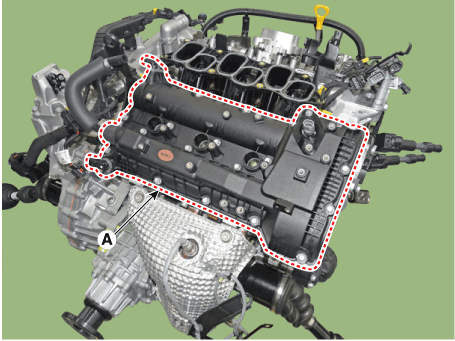

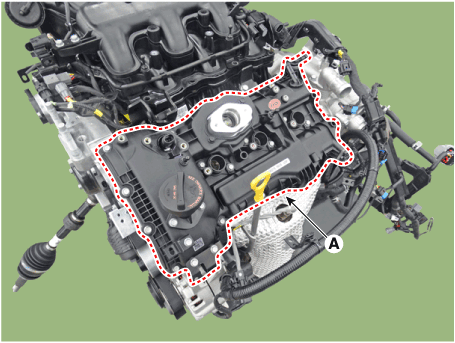

Снимите крышку левой головки блока цилиндров (А) и прокладку.

Hyundai Palisade. Repair procedures

•	Накройте головку блока цилиндров чистой тряпкой или винилом. крышка для предотвращения попадания посторонних предметов.

[Правая крышка головки цилиндров]

9.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

10.	Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздухоочиститель»)

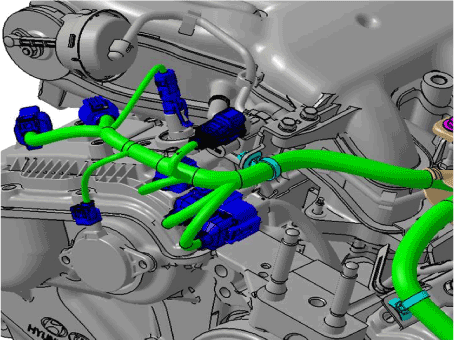

11.	Отсоедините разъемы и крепления жгута проводов управления и снимите защиты жгута проводов от правой крышки головки блока цилиндров.

12.	Снимите расширительный бачок. (См. Система впуска и выпуска — «Расширительный бак»)

13.	Снимите правые катушки зажигания. (См. Электрическая система двигателя — «Катушка зажигания»)

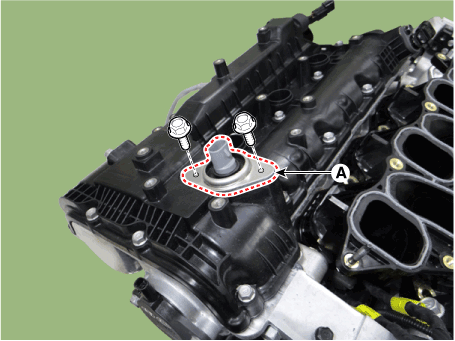

14.	Снимите крышку правого выпускного масляного клапана CVVT (A).

15.

Снимите правую крышку головки блока цилиндров (А) и прокладку.

Hyundai Palisade. Repair procedures

•	Накройте головку блока цилиндров чистой тряпкой или винилом. крышка для предотвращения попадания посторонних предметов.

Монтаж

[Крышка левой головки блока цилиндров]

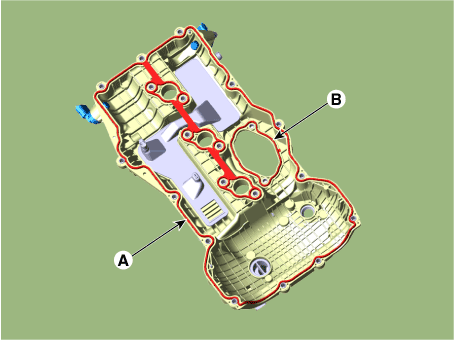

1.	Установите новую прокладку крышки головки блока цилиндров (А) и топливный бак высокого давления. прокладка насоса (В).

Установите крышку левой головки блока цилиндров.

•	Установите крышку головки блока цилиндров с выпускным клапаном OCV. крышка снята.

•	Чтобы предотвратить утечку моторного масла, установите новую выхлопную Крышка OCV после установки крышки ГБЦ.

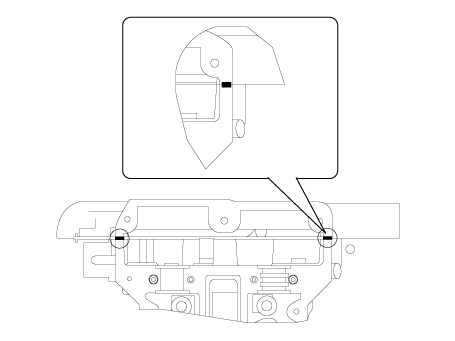

(1)	Затвердевающий герметик на верхней части между цепью ГРМ перед сборкой необходимо снять крышку и головку блока цилиндров крышку головки блока цилиндров.

(2)

Соберите в течение 5 минут после нанесения герметика THREE BOND 1217H.

Ширина валика: 4,5 мм (0,2 дюйма)

Hyundai Palisade. Repair procedures

(3)	Испытание на обжиг и/или продувку не следует проводить в течение 30 минут сборки крышки ГБЦ.

(4)

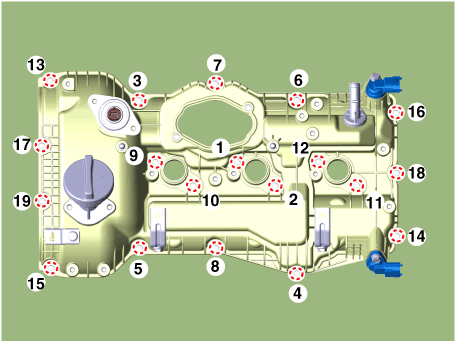

Установите болты левой крышки головки блока цилиндров следующим образом.

Момент затяжки

1-я ступень: 4,9 - 5,9 Н.м (0,5 - 0,6 кгс.м, 3,6 - 4,3 фунт-фут)

2-я ступень: 9,8 - 11,8 Н.м (1,0 - 1,2 кгс.м, 7,2 - 8,7 фунт-фут)

Hyundai Palisade. Repair procedures

•	Не используйте повторно прокладку крышки головки блока цилиндров.

Установите крышку левого выпускного масляного клапана CVVT (A).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

•	Установите крышку головки блока цилиндров, когда выхлопной клапан OCV крышка снимается.

•	Чтобы предотвратить утечку моторного масла, установите новую выхлопную Крышка OCV после установки крышки ГБЦ.

•	Если уплотнение повреждено при снятии и установке процедуры, замените крышку выпускного клапана OCV на новую.

4.	Установите в порядке, обратном снятию.

[Правая крышка головки цилиндров]

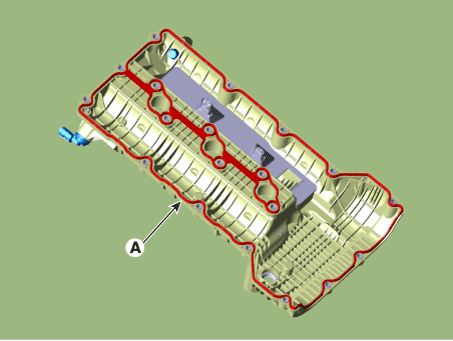

1.	Установите новую прокладку крышки головки цилиндров (А).

Установите правую крышку головки блока цилиндров.

•	Установите крышку головки блока цилиндров с выпускным клапаном OCV. крышка снята.

•	Чтобы предотвратить утечку моторного масла, установите новую выхлопную Крышка OCV после установки крышки ГБЦ.

(1)	Затвердевающий герметик на верхней части между цепью ГРМ перед сборкой необходимо снять крышку и головку блока цилиндров крышку головки блока цилиндров.

(2)

Соберите в течение 5 минут после нанесения герметика THREE BOND 1217H.

Ширина валика: 4,5 мм (0,2 дюйма)

Hyundai Palisade. Repair procedures

(3)	Испытание на обжиг и/или продувку не следует проводить в течение 30 минут сборки крышки ГБЦ.

(4)

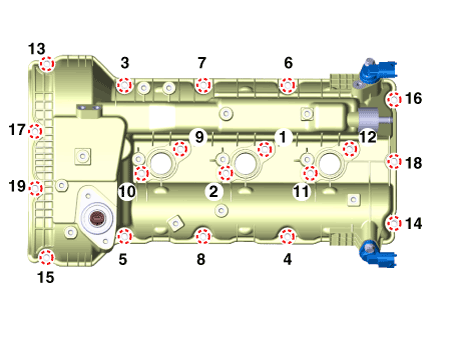

Установите болты правой крышки головки блока цилиндров следующим образом.

Момент затяжки :

1-я ступень: 4,9 - 5,9 Н.м (0,5 - 0,6 кгс.м, 3,6 - 4,3 фунт-фут)

2-я ступень: 9,8 - 11,8 Н.м (1,0 - 1,2 кгс.м, 7,2 - 8,7 фунт-фут)

Hyundai Palisade. Repair procedures

•	Не используйте повторно прокладку крышки головки блока цилиндров.

Установите крышку правого выпускного масляного клапана CVVT (A).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Hyundai Palisade. Repair procedures

•	Установите крышку головки блока цилиндров с выпускным клапаном OCV. крышка снята.

•	Чтобы предотвратить утечку моторного масла, установите новую выхлопную Крышка OCV после установки крышки ГБЦ.

•	Если уплотнение повреждено при снятии и установке процедуры, замените крышку выпускного клапана OCV на новую.

4.	Установите в порядке, обратном снятию.
