Датчик давления масла

Процедуры ремонта

Снятие и установка

Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника. (См. раздел «Общая информация» — «Точки подъема и опоры»)

1. 1
   Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)
2. 2
   Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)
3. 3
   Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)
4. 4
   Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздухоочиститель»)
5. 5
   Снимите расширительный бачок. (См. Система впуска и выпуска — «Расширительный бак»)
6. 6
   Снимите впускной коллектор. (См. Система впуска и выпуска — «Впускной коллектор»)
7. 7
   Снимите нагнетательную трубу. (См. Управление двигателем/топливная система — «Напорная труба»)
8. 8
   Снимите блок управления температурой воды и центральную водяную трубу. (См. Система охлаждения — «Узел управления температурой воды»)
9. 9

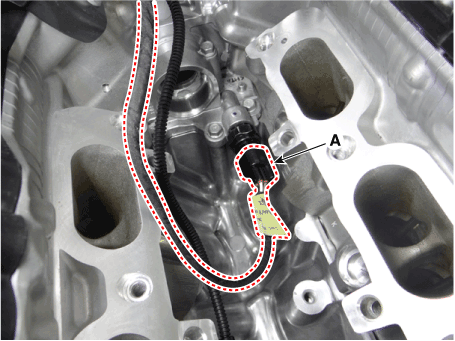

   Отсоедините разъем датчика давления масла (А).



10. 10

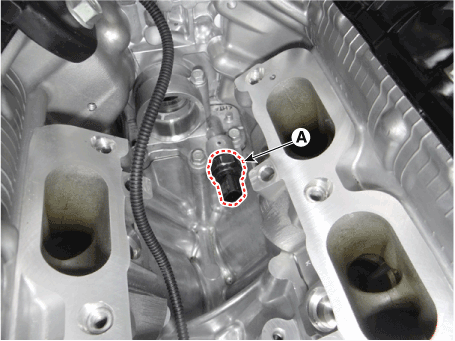

    Снимите датчик давления масла (А).

    Момент затяжки : 14,7–22 Н·м



11. 11
    Установите в порядке, обратном снятию.

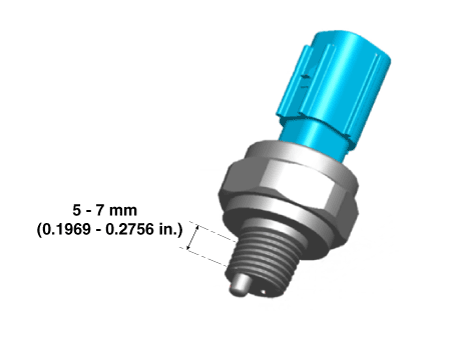

    При установке нанесите герметик на резьбовую часть. Уплотнительный замок: 3M 2510 Толщина: более 0,4 мм (0,0157 дюйма)
