Передний дисковый тормоз

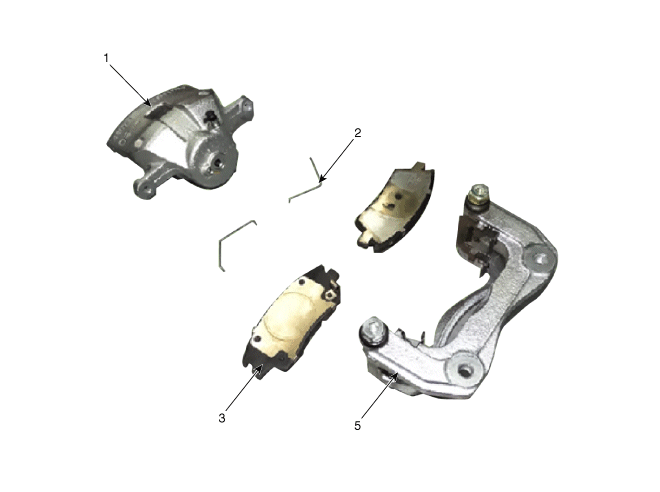

Компоненты и расположение компонентов

КОМПОНЕНТЫ

Процедуры ремонта

ДЕПОЗИТ

1. 1
   Снимите переднее колесо/шину в сборе (А) со ступицы.

   Момент затяжки: 88,2 ~ 108 Н·м



2. 2
   Ослабьте болт направляющей рукоятки (В) и поверните корпус суппорта (А) вверх.

   Момент затяжки: 21,6 ~ 31 Н·м



3. 3
   Снимите возвратную пружину колодки (А) и отделите колодку. тормоза.



4. 4
   Ослабьте рым-болт шланга (А) и крепежные болты. суппорт (B), затем снимите передний суппорт в сборе. Момент затяжки От тормозного шланга к суппорту: 24,5 ~ 29 Н·м От суппорта до сустава: 78,5 ~ 98 Н·м



5. 5
   Снимите передний тормозной диск, ослабив винты.

   Момент затяжки: 4,9 ~ 5,8 Н·м



Замена колодки тормоз

1. 1
   Снимите переднее колесо/шину в сборе (А) со ступицы.

   Момент затяжки: 88,2 ~ 108 Н·м



2. 2
   Ослабьте болт направляющей рукоятки (В) и поверните корпус суппорта (А) вверх.

   Момент затяжки: 21,6 ~ 31 Н·м



3. 3
   Замените возвратную пружину колодки (А) и тормозную колодку.



4. 4
   Используйте специальный инструмент (09581-2T100) при установке суппорта. тормоза.



5. 5
   Поместите корпус суппорта (А) на скобу суппорта и затяните болты направляющей штанги (B).

   Момент затяжки: 21,6 ~ 31 Н·м



Контроль

1. 1
   Проверьте тормозные колодки на предмет износа и выцветания.
2. 2
   Проверьте тормозной диск на наличие повреждений и трещин.
3. 3
   Удалите все следы ржавчины и загрязнения с поверхности, затем измерьте толщину диска не менее чем в 8 точках, расположенных одновременно расстояние (5 мм) от внешнего круга тормозного диска. толщина переднего тормозного диска - Стандартное значение: 25 мм (0,98 дюйма) - Предел обслуживания: 23,4 мм (0,92 дюйма) - Отклонение: менее 0,005 мм (0,0002 дюйма)



4. 4
   Если износ превышает допустимый предел, замените диск/колодку в сборе. левой и правой сторон автомобиля.
5. 5
   Проверьте износ колодок. Измерьте толщину прокладки а если толщина меньше указанной, замените их. толщина колодки Стандартное значение: 11 мм (0,43 дюйма) Предел технического обслуживания: 2,0 мм (0,0787 дюйма)
6. 6
   Проверьте, нанесена ли смазка на скользящие контактные точки и не повреждены ли тормозная колодка и опорная пластина.



7. 7
   Поместите калибр-иглу примерно в 5 мм (0,2 дюйма) от окружности. снаружи тормозного диска и измерьте плоскостность диска. Плоскостность тормозного диска Предел: 0,04 мм (0,00157 дюйма) или менее (новая деталь)



8. 8
   Если биение диска превышает указанное максимальное значение, замените диск, затем снова измерьте биение.
9. 9
   Если овальность не превышает полезного предела, поверните диск затормозите на 180° и снова проверьте биение.
10. 10
    Если изменение положения не устраняет овальность диска тормоза, замените тормозной диск.

СРЕДСТВО

1. 1
   Для установки выполните процедуру, обратную снятию.
2. 2
   Используйте специальный инструмент (09581-2T100) при установке суппорта. тормоза.



3. 3
   После установки прокачайте тормозную систему. (См. тормозная система - «прокачка тормозной системы»)
