Руководство по обслуживанию и ремонту Hyundai Tucson: Вакуумный насос
Руководство по ремонту автомобилей Hyundai Tucson.
/
Система торможения
/
Система торможения
/ Вакуумный насос
Компоненты и расположение компонентов

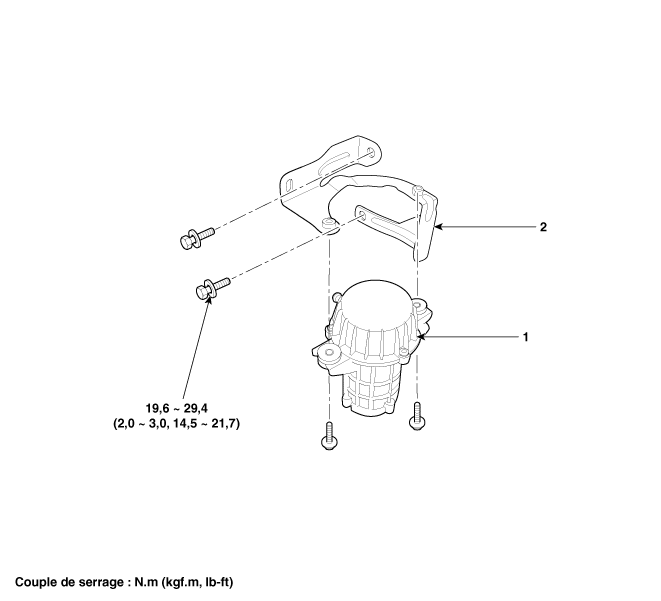

| КОМПОНЕНТЫ |
[ТОЛЬКО ДЛЯ ДВИГАТЕЛЯ T-GDI]
|
1. Вакуумный насос
|
2. Кронштейн
|
Процедуры ремонта
| ДЕПОЗИТ |
| 1. |
Установите ключ зажигания в положение OFF и отсоедините кабель.
отрицательный (-) аккумулятор.
|
| 2. |
Снимите нижние крышки (А).
|
| 3. |
Отсоедините разъем вакуумного насоса (А).
|
| 4. |
Отсоедините вакуумный шланг (А), затем снимите зажим,
на вакуумном шланге (В).
|
| 5. |
Ослабьте гайку и болт крепления насоса рулевого управления.
(А), затем снимите насос гидроусилителя руля в сборе.
от кронштейна насоса.
|
| 6. |
Открутите 2 болта и снимите кронштейн вакуумного насоса.
|
| СРЕДСТВО |
| 1. |
Для установки выполните процедуру, обратную снятию.
|
| 2. |
Затяните болты крепления вакуумного насоса с указанным моментом.
|
СЕРВОТОРМОЗ
Компоненты и расположение компонентов
КОМПОНЕНТЫ
1. Усилитель тормозов
2. Винт
3. Резервуар
4. Кольцо
5. Главный цилиндр
Процедуры ремонта...
Главный цилиндр
Компоненты и расположение компонентов
КОМПОНЕНТЫ
1. Резервуар
2. Винт
3. Кольцо
4. Главный цилиндр
Процедуры ремонта
ДЕПОЗИТ ...
